8.12. Снятие, обслуживание и установка ведомой шестерни раздаточного механизма

СНЯТИЕ

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите сборку РКПП (см. Раздел Снятие и установка трансмиссионной сборки).
2. Снимите датчики-выключатели огней заднего хода и нейтрального положения трансмиссии (см. Раздел Снятие, установка и проверка состояния датчиков-выключателей).
3. Снимите сборку раздаточной коробки с удлинением трансмиссии (см. Раздел Снятие, обслуживание и установка раздаточной коробки и удлинения трансмиссии).
4. Снимите удлинение трансмиссии с раздаточной коробки (см. Раздел Снятие, обслуживание и установка раздаточной коробки и удлинения трансмиссии).

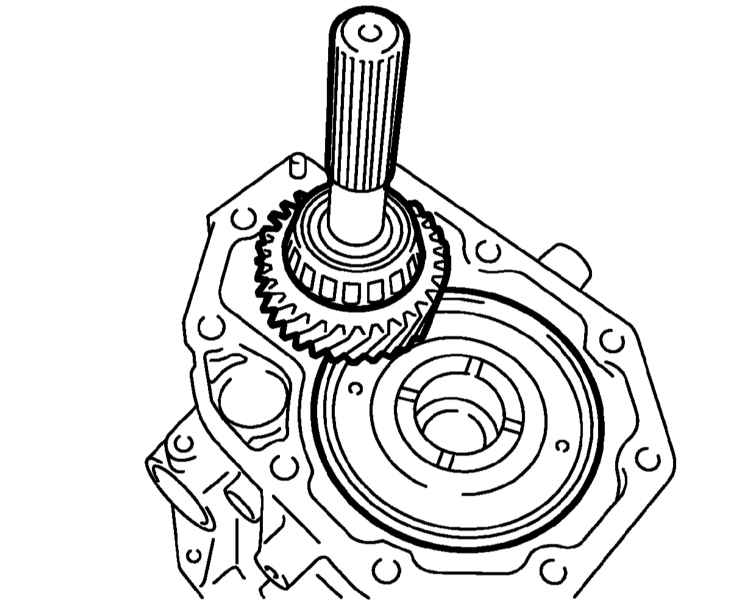

5. Извлеките ведомую шестерню раздаточного механизма.

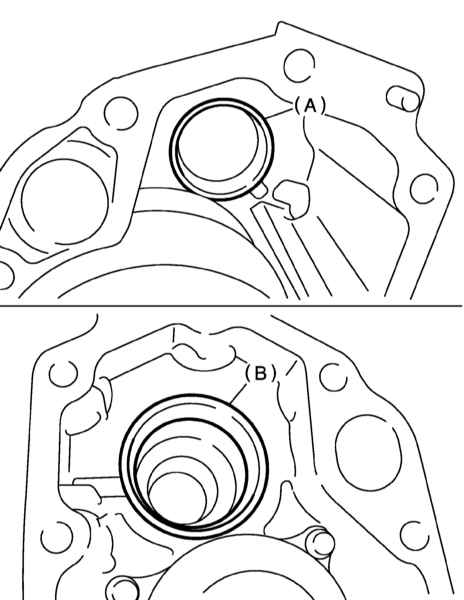

6. Снимите чашки подшипников картеров раздаточной коробки и удлинения трансмиссии.

A — Чашка подшипника картера удлинения трансмиссии
B — Чашка подшипника картера раздаточной коробки

ПРОВЕРКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Смажьте подшипники и вручную оцените плавность и бесшумность их вращения, проверьте подшипники на наличие признаков чрезмерного износа, следов развития коррозии. Дефектные компоненты замените.
2. Проверьте состояние боковых поверхностей зубьев и вала ведомой шестерни. В случае выявления механических повреждений или признаков чрезмерного износа замените шестерню.

Замена подшипников

 ПОРЯДОК ВЫПОЛНЕНИЯ

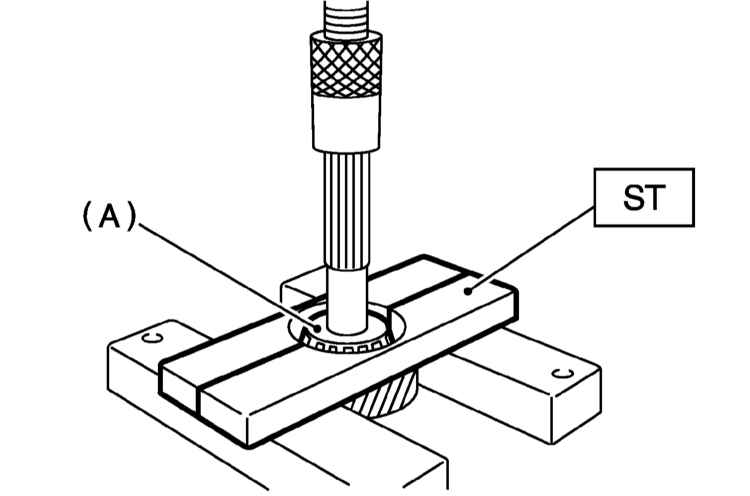

1. При помощи специального приспособления ST 498077000 снимите роликовый подшипник с обращенного при установке в сторону удлинения трансмиссии конца вала.

A — Роликовый подшипник

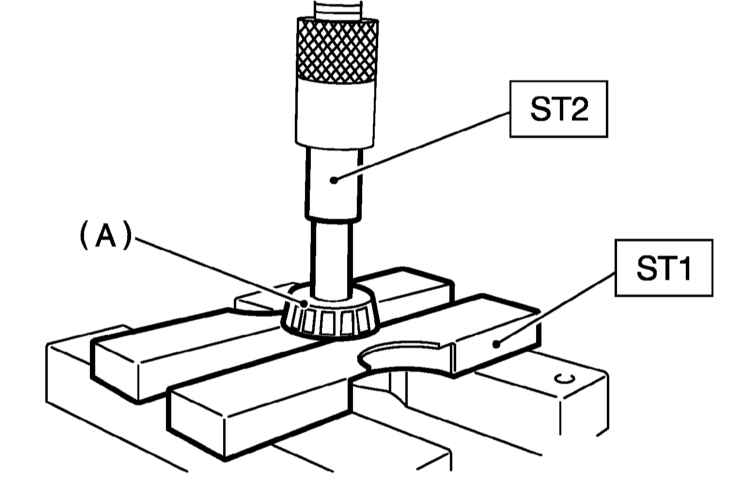

2. При помощи оправки ST2 899864100 и кондуктора ST1 498077000 снимите роликовый подшипник с обращенного при установке в сторону раздаточной коробки конца вала.

A — Роликовый подшипник

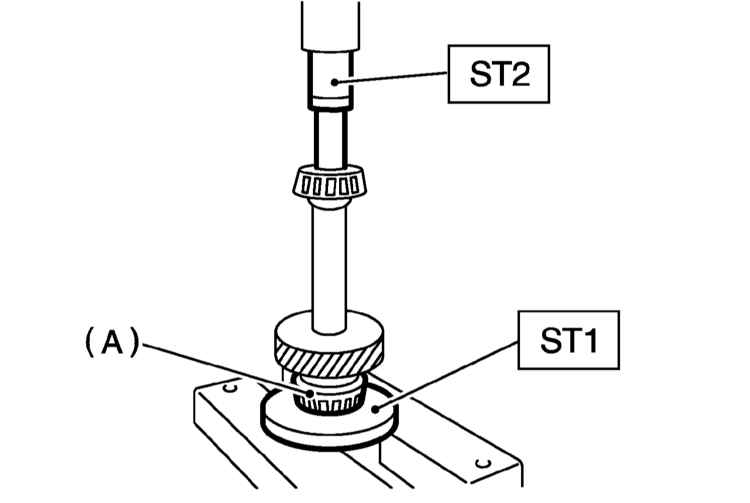

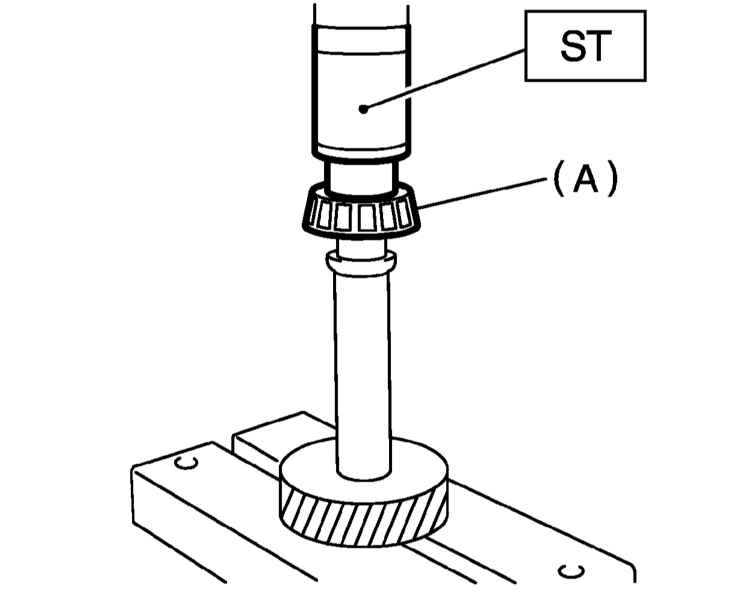

3. Установка подшипников производится также при помощи специальных приспособлений.

A — Роликовый подшипник
ST1 № 398277700
ST2 № 899864100
ST 499757002

  Прикладываемое посадочное усилие не должно превышать 10 кН (1 тонну)!


УСТАНОВКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в порядке, обратном порядку демонтажа компонентов.
