8.21. Снятие, установка и регулировка промежуточной шестерни задней передачи

1. Снимите сборку РКПП (см. Раздел Снятие и установка трансмиссионной сборки).
2. Снимите датчики-выключатели огней заднего хода и нейтрального положения РКПП (см. Раздел Снятие, установка и проверка состояния датчиков-выключателей).
3. Снимите раздаточную коробку с корпусом удлинения (см. Раздел Снятие, обслуживание и установка раздаточной коробки и удлинения трансмиссии).
4. Снимите картер трансмиссии (см. Раздел Снятие, установка и проверка состояния картера трансмиссионной сборки).
5. Снимите сборку вала ведущей шестерни главной передачи (см. Раздел Снятие, обслуживание и установка сборки вала ведущей шестерни главной передачи привода передних колес).
6. Снимите сборку первичного вала (см. Раздел Снятие, обслуживание, установка и регулировка первичного вала РКПП).
7. Снимите сборку переднего дифференциала (см. Раздел Снятие, обслуживание, установка и регулировка переднего дифференциала).
8. Снимите вилки и штоки переключения передач (см. Раздел Снятие, проверка состояния и установка вилок и штоков переключения передач).

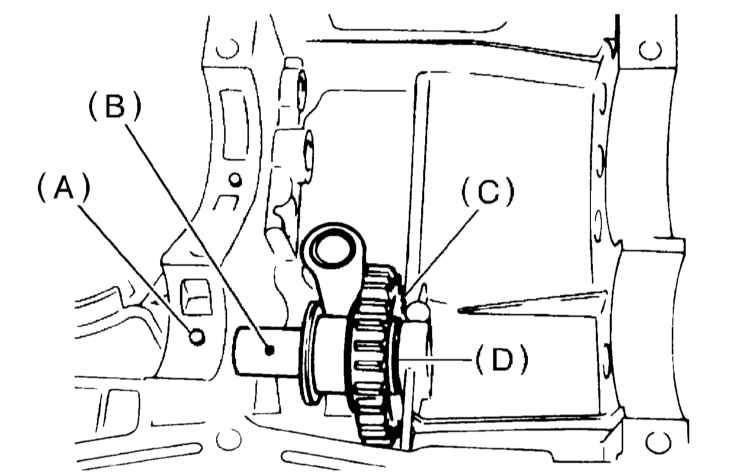

9. Извлеките штифт и снимите вал, промежуточную шестерню задней передачи и шайбу. A — Штифт B — Вал промежуточной шестерни C — Промежуточная шестерня D — Шайба

10. Снимите рычаг выбора задней передачи.
11. Оцените состояние промежуточной шестерни задней передачи и ее вала. Дефектные компоненты замените.

Установка производится в порядке, обратном порядку демонтажа компонентов.

Вал промежуточной шестерни устанавливается с задней стороны. В заключение отрегулируйте зазор между промежуточной шестерней задней передачи и стенкой корпуса трансмиссии (см. ниже).

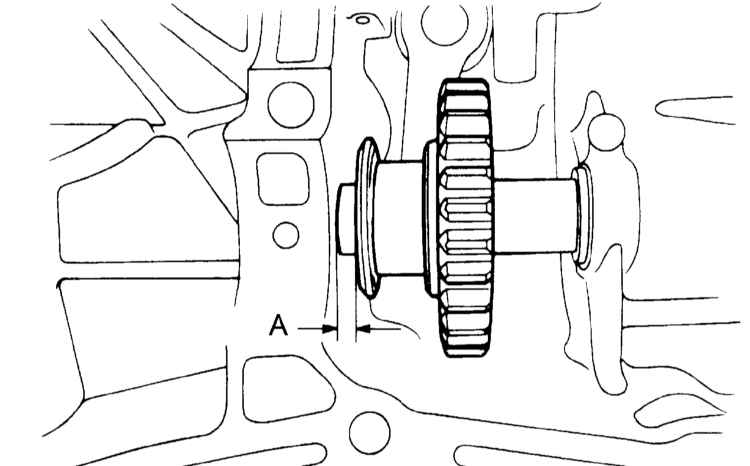

1. Сдвиньте рычаг выбора задней передачи на заднюю сторону. Измерьте зазор «A» между промежуточной шестерней задней передачи и стенкой картера трансмиссии. Если результат измерения выходит за пределы допустимого диапазона (6.0 ÷ 7.5 мм), обратитесь к приведенной ниже таблице и произведите подборку нового рычага и выполните его регулировку.

Перечень выпускаемых рычагов выбора задней передачи

№ детали	Маркировка	Примечания
32820AA070	7	Дальше от стенки
32820AA080	8	Стандартный рычаг
32820AA090	9	Ближе к стенке

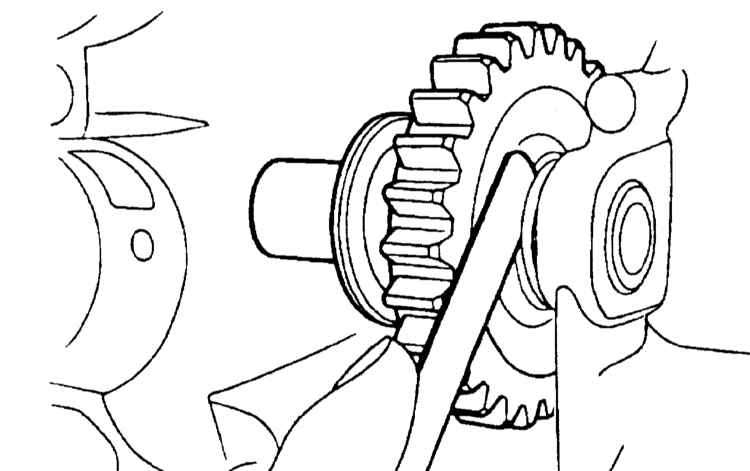

2. Подобрав рычаг, переведите его в нейтральное положение и путем подгонки шайбы добейтесь сокращения зазора до 0 ÷ 0.5 мм.

Перечень выпускаемых регулировочных шайб
