10.2.2.7. Крышка головки цилиндра

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоедините отрицательный кабель от аккумулятора.
  2. Отсоедините муфты катушки зажигания.
  3. Снимите узлы катушки зажигания.
  4. Разъедините тросик акселератора от зажима (только для транспортных средств с левым рулем).

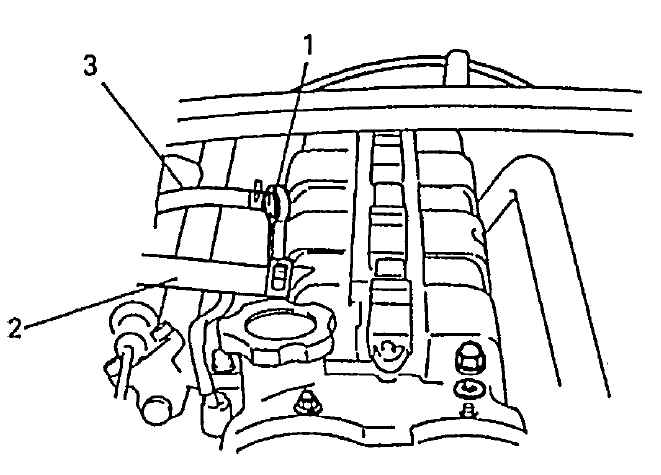

  5. Выньте масляный щуп (1).
  1. Отсоедините шланг сапуна (2) и шланг принудительной вентиляции картера (3) от крышки головки цилиндра.
  1. Снимите крышку головки цилиндра.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Сотрите масло, старый герметик и пыль с уплотняемых поверхностей на головке цилиндра и крышке.

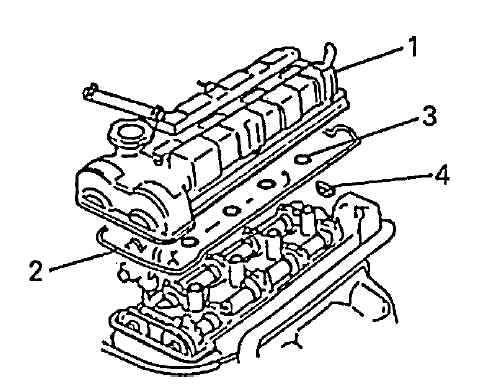

  2. Установите кольцевые уплотнения (3) и прокладку крышки головки цилиндра (2) на крышку головки цилиндра (1).

Не забудьте проверить каждую из этих деталей на наличие каких-либо повреждений или поломок до монтажа, и произведите замену, если повреждения обнаружены.


  1. Установите боковой уплотнитель (4) на головку цилиндра.

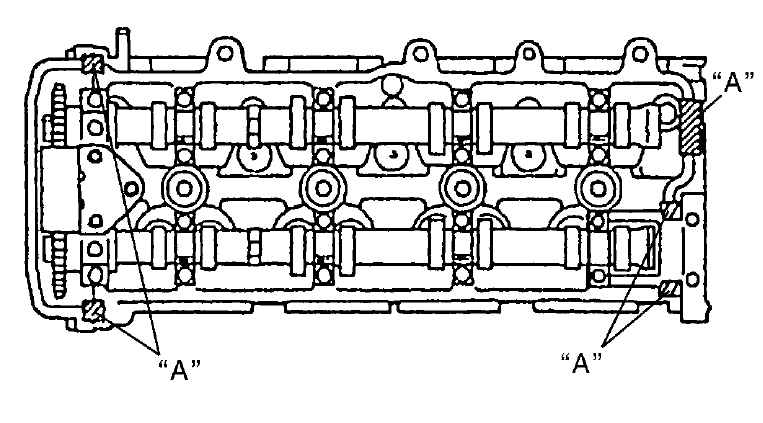

  1. После очистки нанесите герметик «А» на область уплотняемой поверхности головки цилиндра. «А»: герметик 99000-31250.

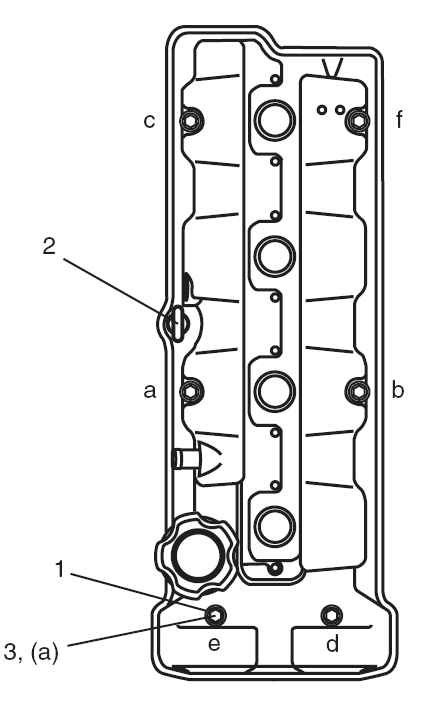

  1. Установите крышку головки цилиндра на головку цилиндра. Прикрутите гайки (3), пока они не будут прикручены с указанным вращающим моментом. Вращающий момент затяжки: гайка крышки головки цилиндра (а) — 11 Н•м (1.1 кг-м, 8.0 фунт на фут).
  1. Используйте новые уплотнительные шайбы (1).
  1. Установите катушки зажигания и подсоедините муфты катушек зажигания.
  2. Вставьте масляный щуп (2).
  3. Подсоедините шланг сапуна и шланг принудительной вентиляции картера к крышке головки цилиндра.
  4. Закрепите тросик акселератора зажимом (только для транспортных средств с левым рулем).
