9.4.2.4. Тормозной барабан

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Поднимите транспортное средство и потяните вверх рычаг стояночного тормоза.
  2. Снимите колесо.
  3. Освободите рычаг стояночного тормоза.

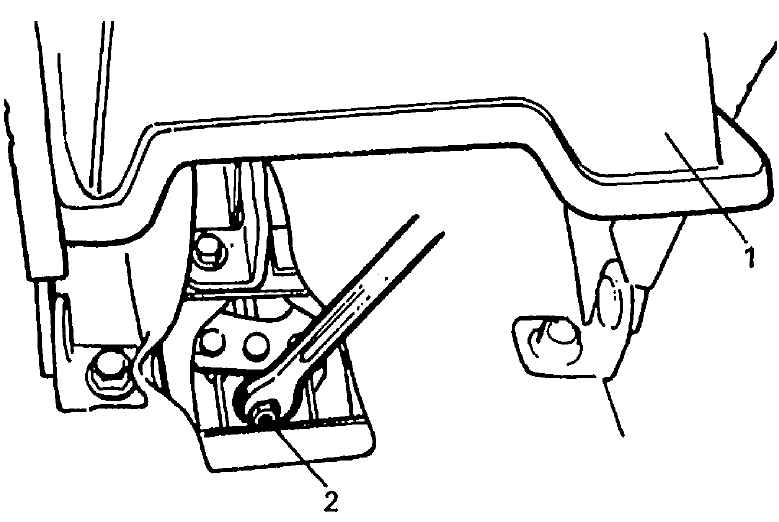

  4. Снимите заднюю центральную консольную коробку (1) и освободите стопорную гайку кабеля стояночного
    тормоза (2).
1 — крышка рычага стояночного тормоза
2 — стопорная гайка кабеля стояночного
тормоза

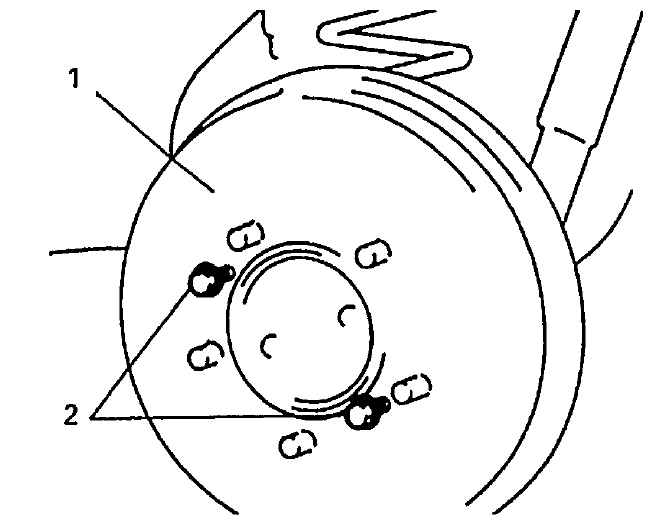

  1. Снимите тормозной барабан (1) открутив 8 мм болты (2) (2 шт.).

Осмотр

Тормозной барабан

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Осмотрите барабан, насколько он чист. Проверьте износ тормозной поверхности, измерив его внутренний диаметр.

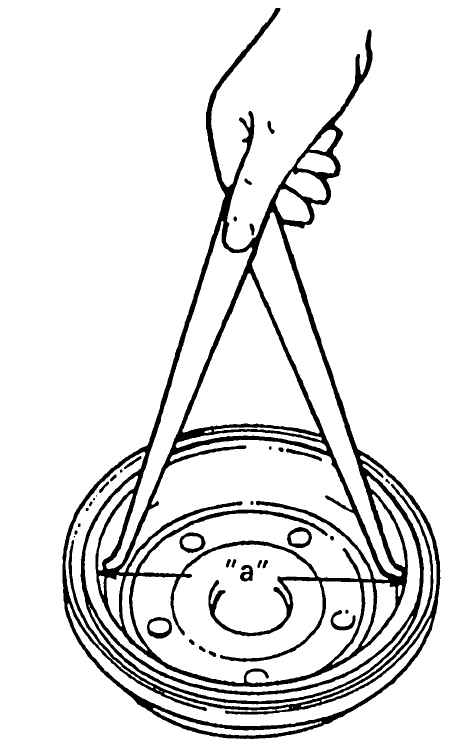

    • Внутренний диаметр тормозного барабана
      • "a": стандарт: 220 мм (8.66 дюймов)
    • Предел износа: 222 мм (8.74 дюймов)
  1. Каждый раз при снятии тормозных барабанов следует их тщательно очищать и проверять, нет ли трещин, засечек, глубоких борозд.
  2. Барабан с трещинами, засечками или бороздками
  3. Использовать барабан с трещинами небезопасно, его следует заменить.
  4. Не пытайтесь сварить треснутый барабан.
  5. Отшлифуйте все легкие заcечки. Глубокие или обширные засечки вызовут избыточный износ тормозной накладки, поэтому необходимо будет вновь покрыть тормозную поверхность барабана. Если тормозные накладки немного изношены и барабан имеет бороздки, барабан следует отполировать тонкой наждачной бумагой, но не переворачивать.

Когда барабан снят, осмотрите, нет ли утечки тормозной жидкости в колесном цилиндре. Устраните утечки, если они есть.
