2.4.8.25. Установка масляного насоса

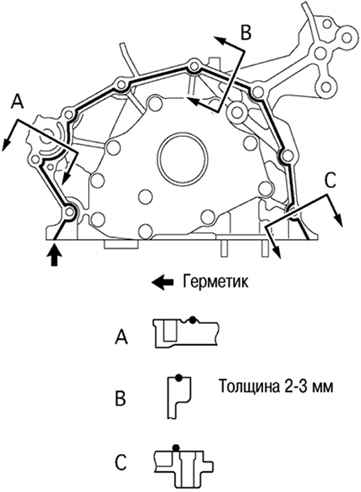

Места нанесения герметика на контактную поверхность масляного насоса
Рис. 2.373. Места нанесения герметика на контактную поверхность масляного насоса


Удалите остатки уплотнительного материала с контактных поверхностей масляного насоса. Используя растворитель, очистите поверхности контакта и уплотнений. Нанесите новый герметик на контактную поверхность масляного насоса, как показано на рисунке 2.373.
После нанесения герметика сопрягаемые детали должны быть собраны в течение времени, указанного в инструкции по применению герметика. Иначе материал должен быть удален и герметик нанесен повторно.

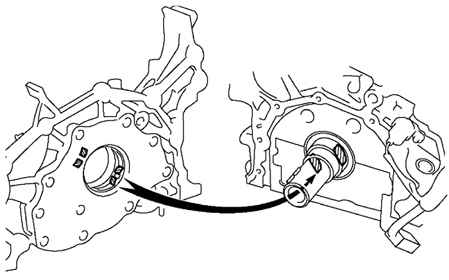

Установка масляного насоса
Рис. 2.374. Установка масляного насоса


Введите в зацепление пазы внутренней шестерни ротора масляного насоса со шлицами на коленчатом валу и установите масляный насос, как показано на рисунке 2.374.
Заверните девять болтов крепления масляного насоса за несколько проходов моментом затяжки:
головка 10 мм – 8 Н·м;
головка 12 мм – 20 Н·м.
