1.1.15. Сиденья

В новой модели имеется 7 мест для сидения, включая место водителя, в отличие от 5-местного варианта добавлен третий ряд сидений.

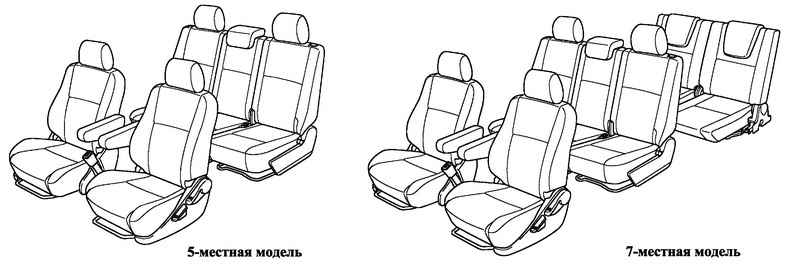

Сиденья автомобиля Toyota Corolla Verso
Рис. 1.38. Сиденья автомобиля Toyota Corolla Verso


В 7-местной модели сиденья третьего ряда складываются пополам. В салоне достаточно места для комфортабельного размещения семи человек (рис. 1.38).

Передние сиденья
В предыдущих моделях спинки сидений имели ряд фиксированных положений. В новой модели спинки сидений при наклоне могут занимать любое положение.
Сиденья водителя и переднего пассажира регулируются по высоте бесступенчато, механизмы подъема – рычажного типа.

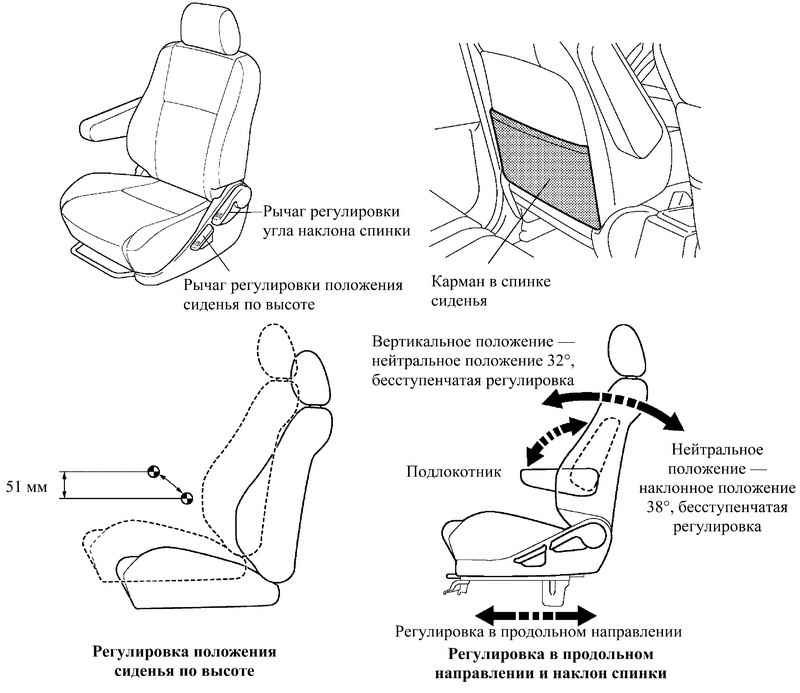

Схема регулировки переднего сиденья
Рис. 1.39. Схема регулировки переднего сиденья


На предыдущих моделях шаг при регулировке сиденья в продольном направлении составлял 15 мм. В новой модели шаг составляет 10 мм, что более удобно (рис. 1.39).

Сиденья второго ряда
Во втором ряду могут разместиться три пассажира, сиденья второго ряда регулируются в продольном направлении и по углу наклона спинки независимо друг от друга.
Среднее сиденье оборудовано подголовником L-образной формы, что обеспечивает водителю великолепный задний обзор.
В автомобилях с третьим рядом сидений сиденья второго ряда оборудуются механизмом быстрого складывания для облегчения посадки на третий ряд. Рычаг механизма быстрого складывания расположен на спинке сиденья с левой стороны.

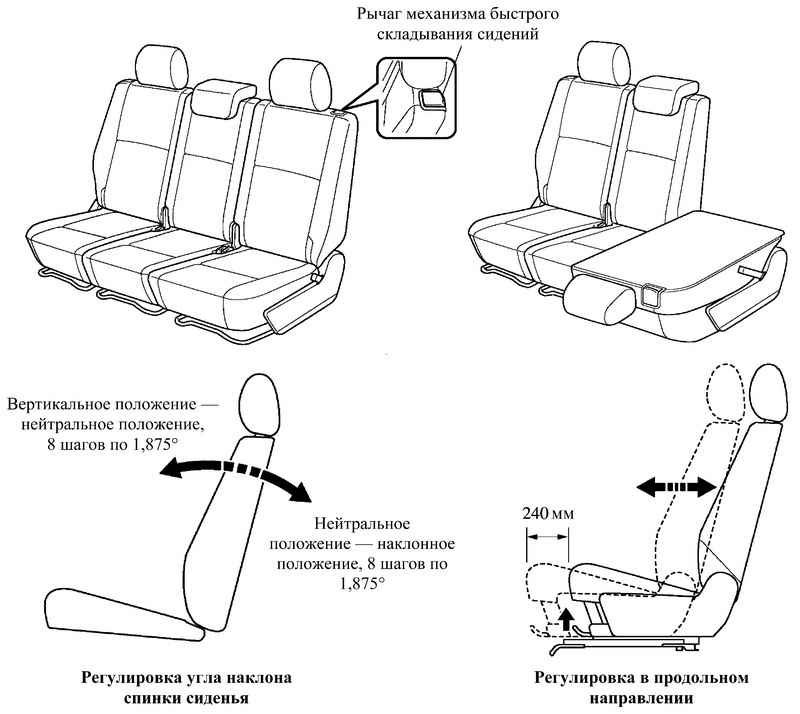

Схема регулировки сидений второго ряда
Рис. 1.40. Схема регулировки сидений второго ряда



Механизм быстрого складывания сидений

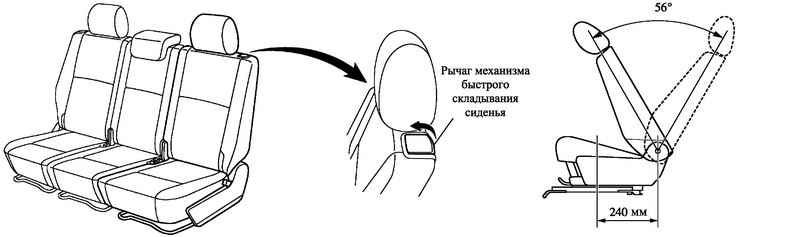

Складывание сиденья второго ряда
Рис. 1.41. Складывание сиденья второго ряда


При поднятии рычага разблокируется фиксатор спинки. Если удерживать рычаг в поднятом положении и наклонить сиденье вперед на 60°, разблокируется фиксатор продольного положения, и под действием пружины сиденье переместится вперед (рис. 1.41).

Сиденья третьего ряда
На новой 7-местной модели Corolla Verso имеются откидные сиденья новой конструкции, складываемые пополам.
Сиденья третьего ряда откидываются и возвращаются в исходное положение одним движением.

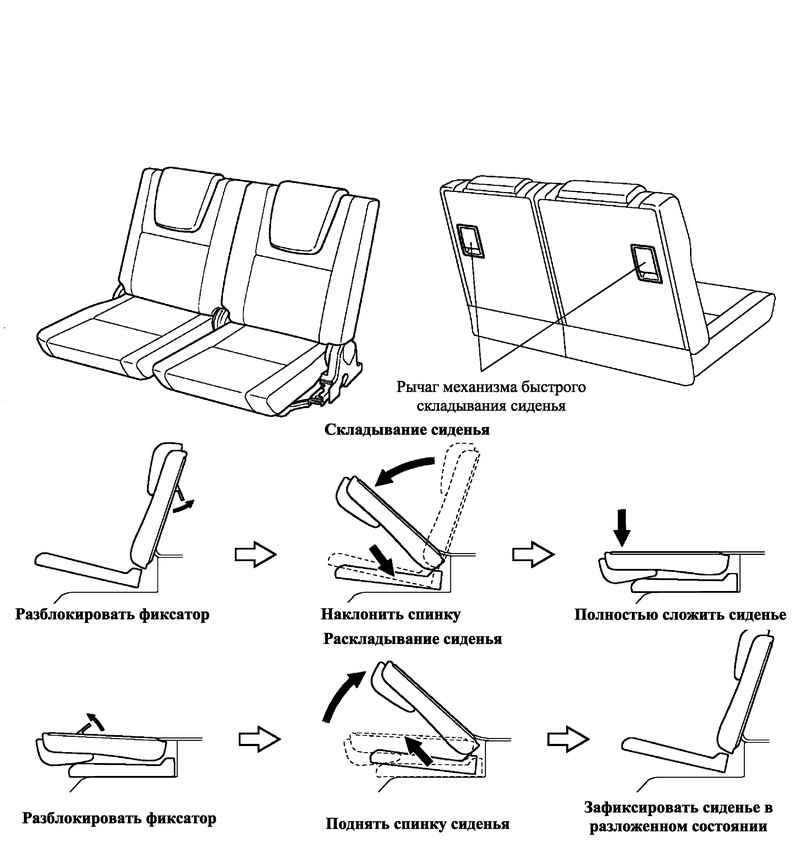

Схема регулировки сидений третьего ряда
Рис. 1.42. Схема регулировки сидений третьего ряда


L-образный подголовник обеспечивает водителю великолепный задний обзор (рис. 1.42).

Подогрев сидений

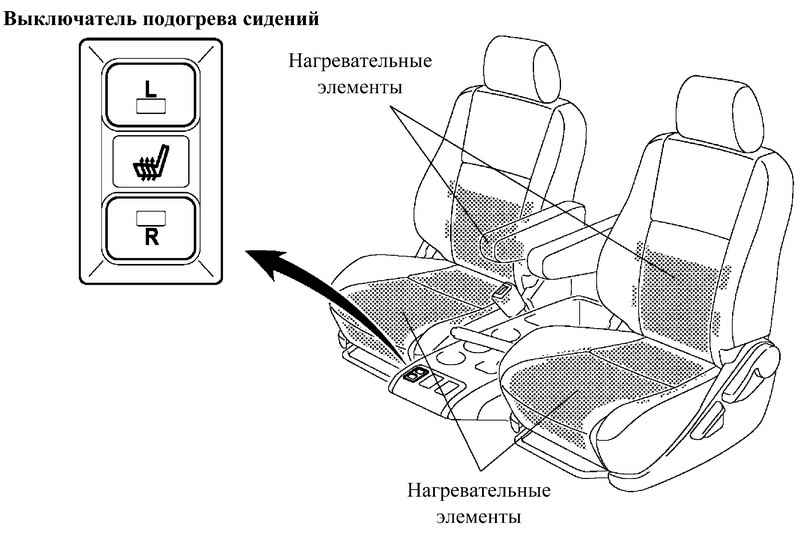

Подогрев передних сидений
Рис. 1.43. Подогрев передних сидений

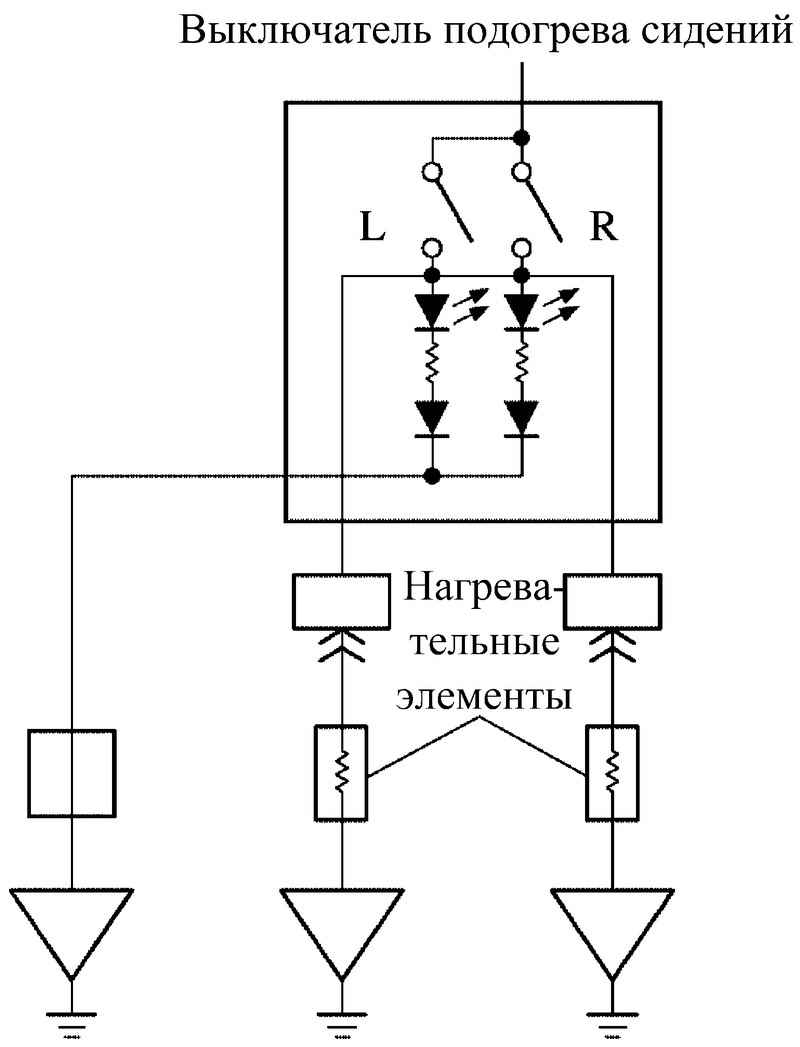

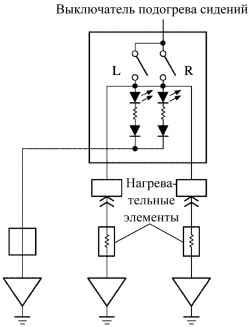

Монтажная схема подогрева передних сидений
Рис. 1.44. Монтажная схема подогрева передних сидений



Для подогрева сидений на новом автомобиле используется нагревательный элемент, встроенный в обивку сиденья. Он включается и выключается выключателем, расположенным на центральной консоли.
Подогрев сидений устанавливается по заказу только на автомобили с левосторонним рулевым управлением, поставляемые в регионы с холодным климатом.
