1.1.22. Иммобилайзер

ЭБУ опознавания ключа проверяет код транспондера, встроенного в пульт ключа, и сравнивает его с кодом, записанным в память ЭБУ. Если коды совпадают, ЭБУ опознавания ключа связывается с ЭБУ системы электропитания и с ЭБУ блокировки рулевой колонки, чтобы включить питание и разблокировать рулевую колонку.
После подтверждения разблокировки рулевой колонки иммобилайзер отключается и на ЭБУ двигателя посылается сигнал, разрешающий запуск двигателя.

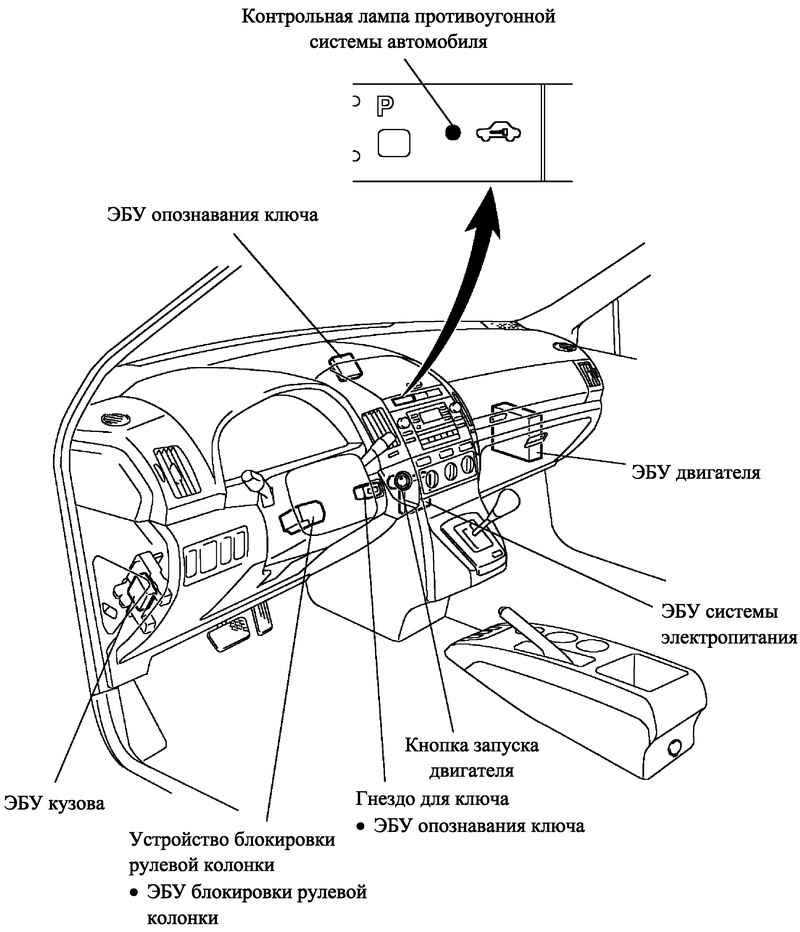

Расположение основных компонентов системы электронного иммобилайзера
Рис. 1.70. Расположение основных компонентов системы электронного иммобилайзера
