1.1.24. Замена элемента питания пульта дистанционного управления замками дверей

Извлечение

Извлечение запасного ключа из пульта

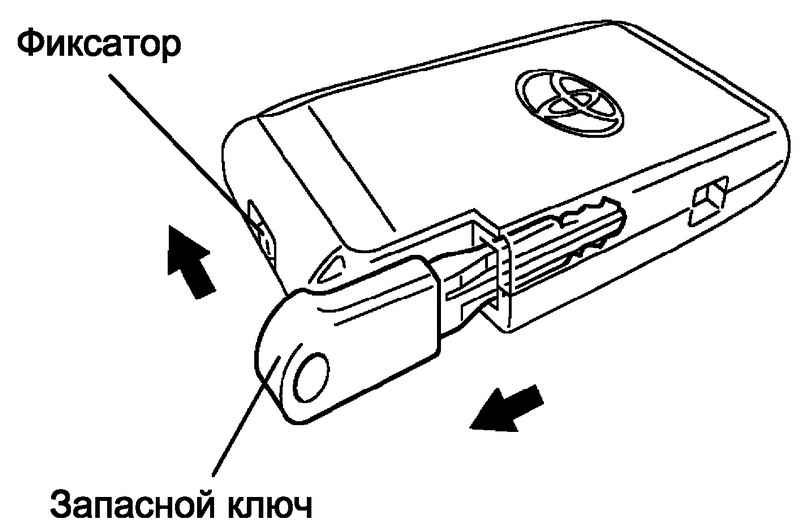

Рис. 1.75. Извлечение запасного ключа из пульта


Отведите фиксатор в направлении, указанном стрелкой на рисунке 1.75. Достаньте запасной ключ из пульта.

ПРИМЕЧАНИЕ
Следует соблюдать крайнюю осторожность при обращении с данными электронными компонентами.



Отведите и удерживайте фиксатор в направлении, указанном стрелкой А на рисунке 1.76. Сдвиньте крышку в направлении, указанном стрелкой В на рисунке 1.76, и снимите крышку.

Снятие крышки элемента питания

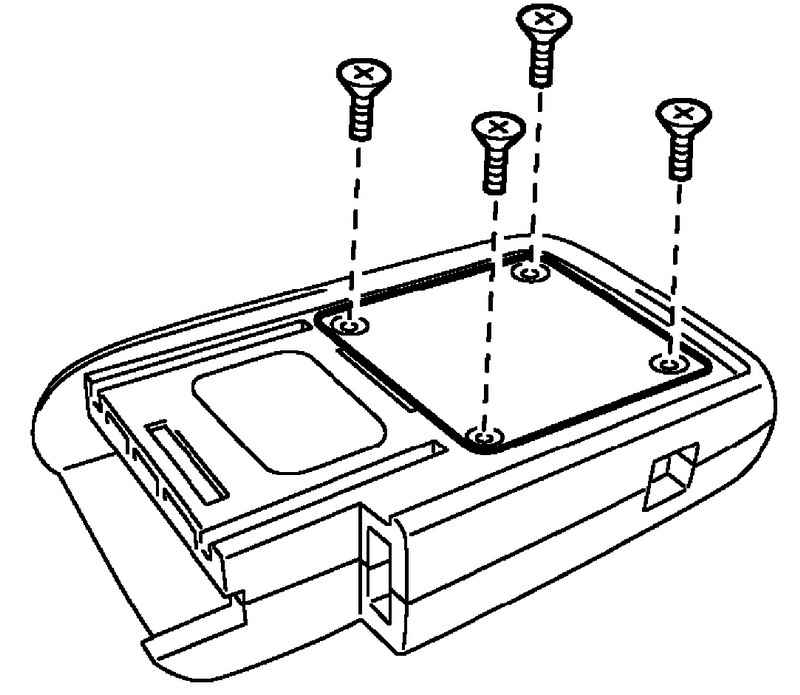

Рис. 1.77. Снятие крышки элемента питания


Отверткой выверните 4 винта и снимите заднюю крышку, как показано на рисунке 1.77.

Извлечение элемента питания

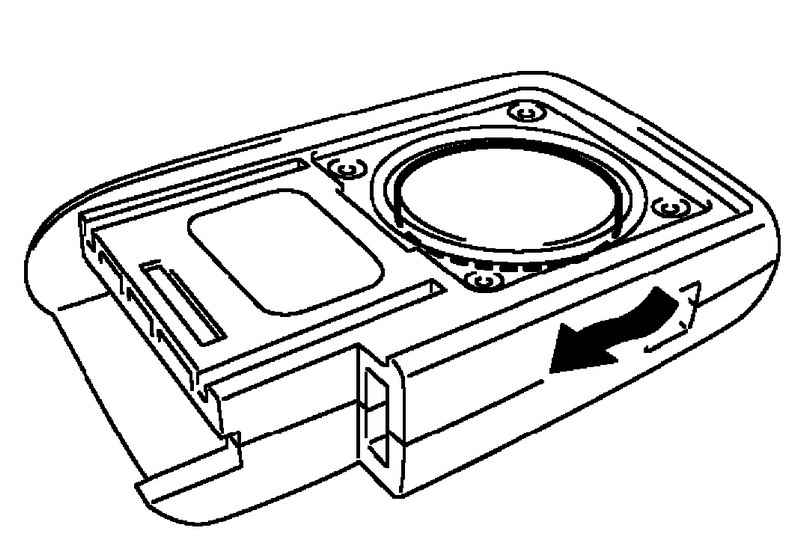

Рис. 1.78. Извлечение элемента питания


Извлеките элемент питания пульта, как показано на рисунке 1.78.

ПРИМЕЧАНИЕ
Запрещается дотрагиваться пальцами до клемм.
Запрещается прикладывать силу при извлечении литиевой батареи. Это может привести к повреждению контактов.
Запрещается браться за элемент питания влажными руками. Влага может вызвать коррозию.
Не следует дотрагиваться и перемещать детали внутри пульта, так как это может привести к его поломке.

Установка нового элемента
Установите новую литиевую батарею положительной (+) стороной вверх, как показано на рисунке.

ПРИМЕЧАНИЕ
Убедитесь, что положительный (+) и отрицательный (–) полюсы элемента питания ориентированы правильно.
Необходимо соблюдать осторожность, чтобы не погнуть электрод элемента питания при установке.
Необходимо соблюдать осторожность, чтобы пыль и масло не попали внутрь пульта.


Правильность установки элемента питания

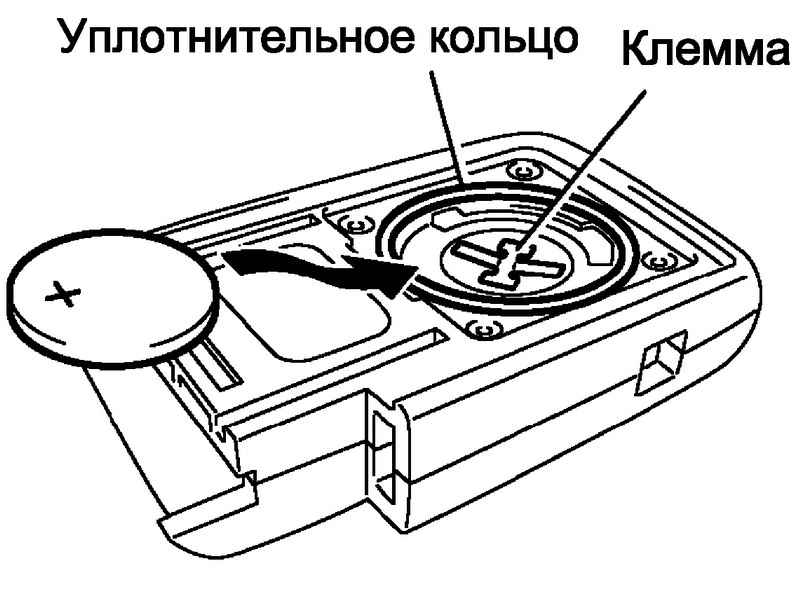

Рис. 1.79. Правильность установки элемента питания


Убедиться, что уплотнительное кольцо не повреждено и находится на своем месте, и установить крышку (рис. 1.79).
Отверткой затяните 4 винта.

ПРИМЕЧАНИЕ
Непрочное крепление крышки может стать причиной плохого контакта между литиевой батареей и клеммой.


Установка крышки пульта

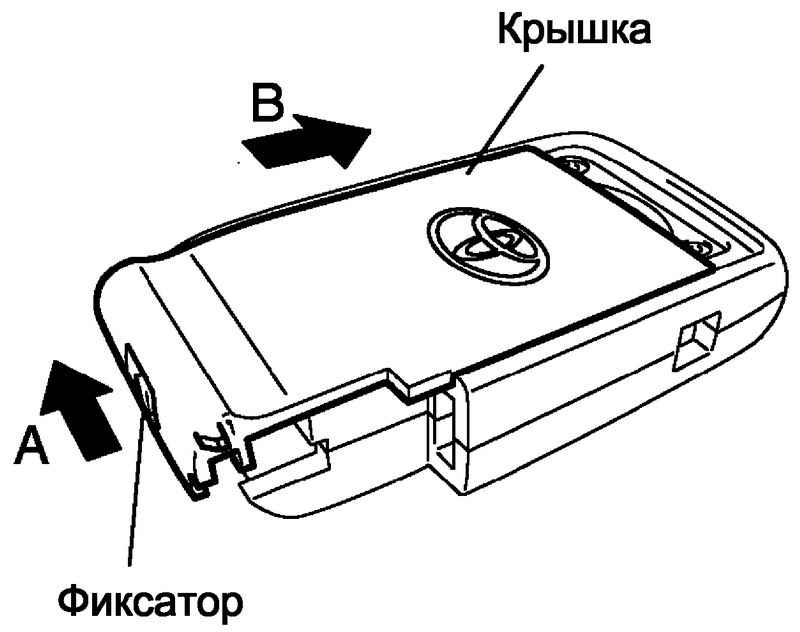

Рис. 1.80. Установка крышки пульта


Отведите и удерживайте фиксатор в направлении, указанном стрелкой А на рисунке 1.80. Установите крышку, переместив ее в направлении, указанном стрелкой В на рисунке 1.80.

Установка запасного ключа

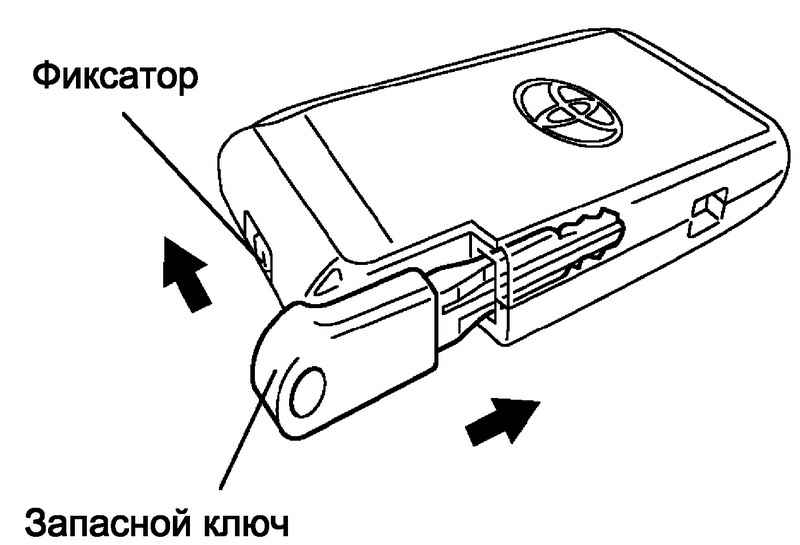

Рис. 1.81. Установка запасного ключа


Отведите и удерживайте фиксатор в направлении, указанном стрелкой на рисунке 1.81. Вставьте запасной ключ.

ВНИМАНИЕ
После установки элемента питания нажмите на любую кнопку пульта дистанционного управления замками дверей. Убедитесь, что светодиод загорается.
