1.1.7. Комбинация приборов

Общие сведения
Комбинация приборов нового автомобиля обладает следующими особенностями:
– используются приборы аналогового типа. Высокая четкость показаний приборов обеспечивается благодаря использованию ярких, высококонтрастных светодиодов, подсвечивающих стрелки и шкалы;
– в щитке приборов имеются встроенный ЭБУ щитка приборов и зуммер. Связь между ЭБУ щитка приборов и остальными ЭБУ осуществляется по шине BEAN (шине данных бортового электронного оборудования);
– для привода стрелок спидометра, тахометра и указателя уровня топлива используются шаговые электродвигатели;
– в щитке приборов имеется контрольная лампа замены моторного масла, которая светится постоянно или мигает, напоминая водителю о необходимости замены масла в двигателе (только автомобили с двигателем 1CD-FTV);
– показания одометра и счетчика суточного пробега отображаются на жидкокристаллическом дисплее (ЖКД);
– в щиток приборов встроен мультиинформационный дисплей.

Комбинация приборов автомобиля Toyota Corolla Verso

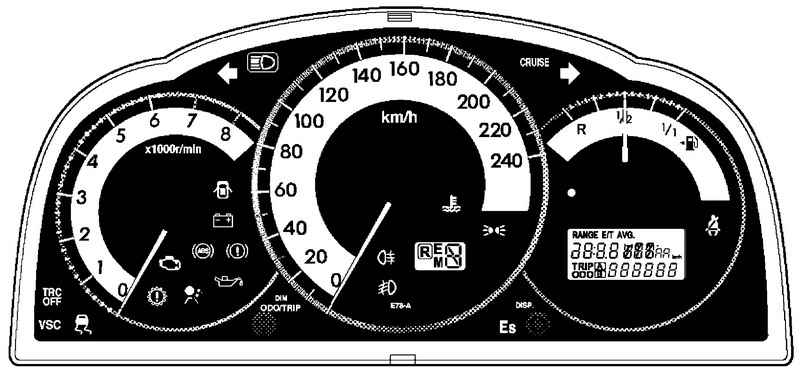

Рис. 1.9. Комбинация приборов автомобиля Toyota Corolla Verso


Блок-схема комбинации приборов

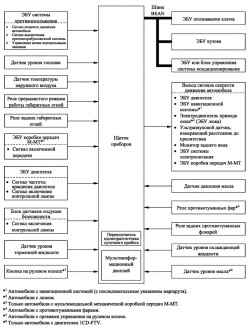

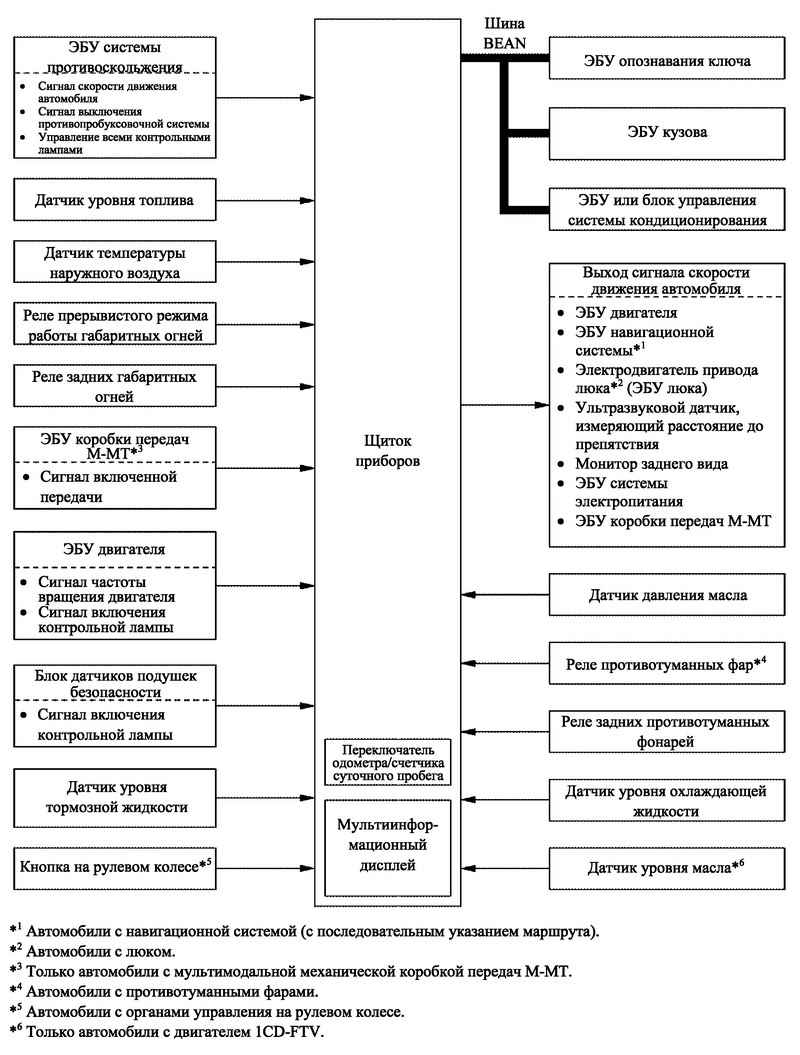

Рис. 1.10. Блок-схема комбинации приборов



ПРИМЕЧАНИЕ
При неисправности жидкокристаллического дисплея следует заменить щиток приборов в сборе.
