1.1.2. Идентификационные данные

Идентификационный и порядковый номера автомобиля

Идентификационные таблички автомобиля
Рис. 1.3. Идентификационные таблички автомобиля: А – заводская табличка автомобиля; В – информационная табличка


Идентификационный номер автомобиля (VIN) выбит на сводной табличке идентификационных данных и информационной табличке, как показано на рисунке 1.3.

Порядковый номер двигателя и порядковый номер коробки передач

Идентификационные таблички автомобиля

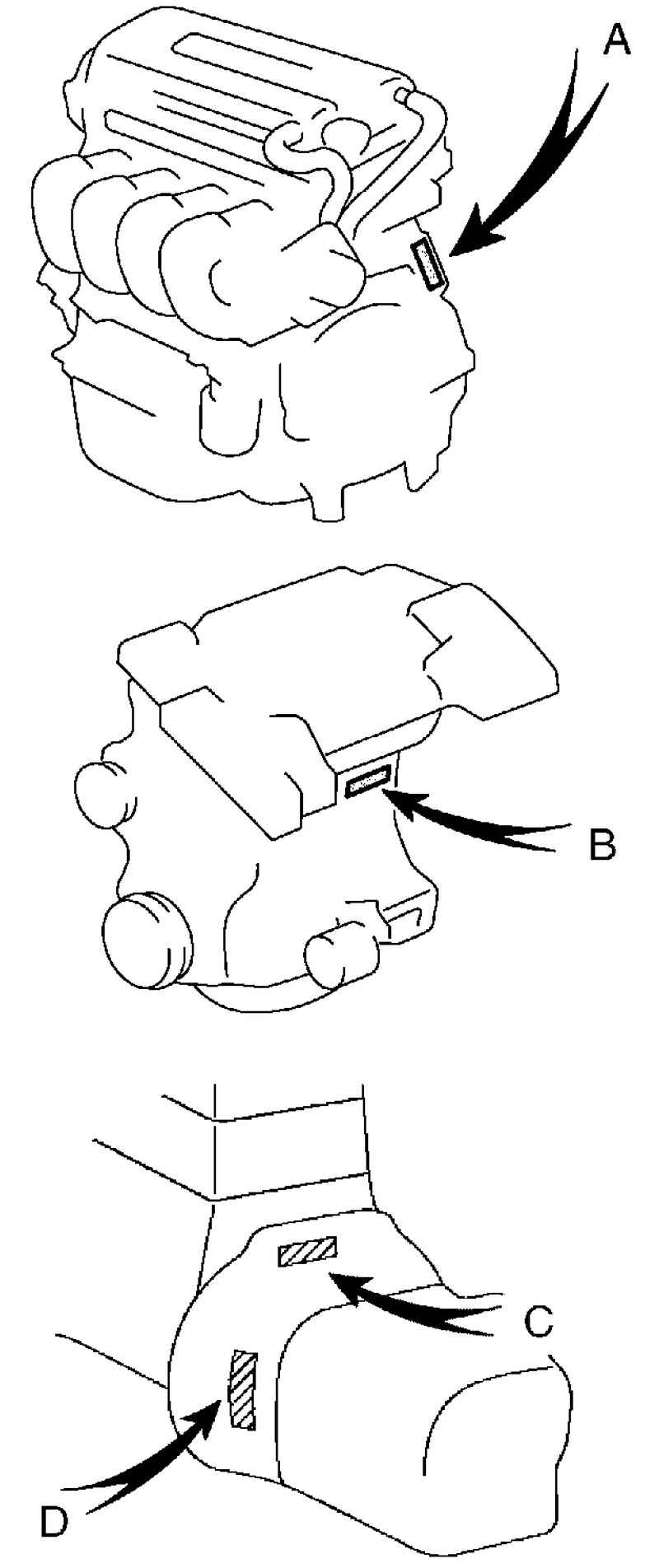

Рис. 1.4. Идентификационные таблички автомобиля: A – 1ZZ-FE, 3ZZ-FE; В – 1CD-FTV; С – С251А, С251; D – E358


Порядковый номер двигателя выбит на блоке цилиндров двигателя, а порядковый номер коробки передач выбит на картере в местах, указанных на рисунке 1.4.
