6.15. Снятие и установка форсунок

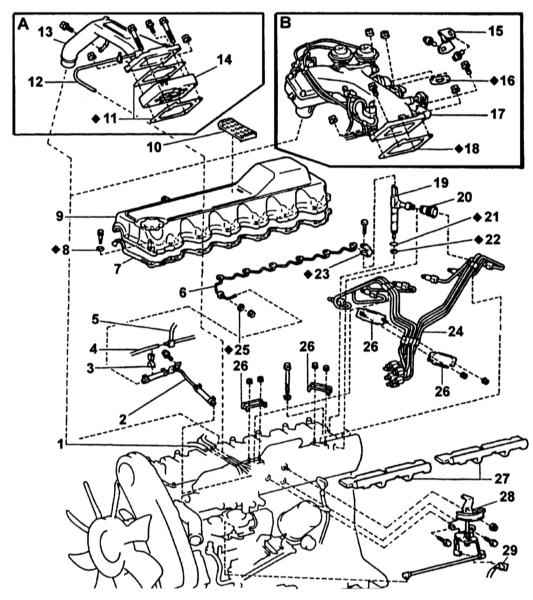

Детали установки форсунок

1, 5 — Вакуумный шланг (модели с системой EGR)
2 — Возвратная топливная трубка форсунки №3
3, 26 — Зажим
4, 12 — Вакуумный шланг
6 — Возвратная топливная трубка форсунки №1
7, 11, 16, 18, 23, 25 — Прокладка
8 — Уплотнительная шайба
9 — Крышка головки цилиндров
10, 27 — Термозащитный экран
13 — Впускной трубопровод
14 — Подогреватель на впуске
15 — Кронштейн клапана EGR
17 — Сборка впускного трубопровода
19 — Форсунка
20 — Переходник
21 — Уплотнительное кольцо
22 — Седло форсунки

24 — Топливные трубки высокого давления
28 — Сборка привода дроссельной заслонки
29 — Разъем датчика положения педали газа
А — Без системы EGR
B, С — системой EGR
15 — Кронштейн клапана EGR
17 — Сборка впускного трубопровода
19 — Форсунка
20 — Переходник
21 — Уплотнительное кольцо
22 — Седло форсунки
24 — Топливные трубки высокого давления
28 — Сборка привода дроссельной заслонки
29 — Разъем датчика положения педали газа
А — Без системы EGR
B, С — системой EGR

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите впускной парубок
2. Снимите крышку головки цилиндров
3. Отсоедините разъем датчика положения педали газа и снимите сборку привода дроссельной заслонки.
4. Снимите возвратную топливную трубку форсунки №1 и трубки высокого давления.
5. Снимите переходники между форсунками и трубками высокого давления с головки цилиндров.
6. Выверните болт крепления прижима форсунки.
7. Выньте форсунку с седлом из головки цилиндров.
8. Снимите с форсунки уплотнительные кольца
9. Установка производится в обратном порядке. Затягивайте крепеж с требуемым усилием.
