10.1.1. Рабочая тормозная система

10.1.1. Рабочая тормозная система

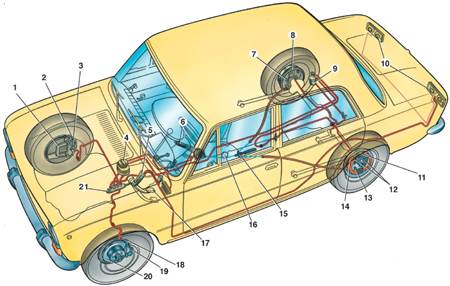

Схема тормозной системы

1 – защитный коржух переднего тормоза;
2, 18 – трубопроводы соединяющие два цилиндра суппорта переднего тормоза;
3 – суппорт;
4 – бачок гидропривода;
5 – выключатель стоп-сигнала;
6 – рычаг стояночного тормоза;
7 – регулировочные эксцентрики правого заднего тормоза;
8 – штуцер для прокачки гидропривода задних тормозов;
9 – регулятор давления;
10 – стоп-сигнал;

11 – колесный цилиндр заднего тормоза;
12 – рычаг ручного привода колодок и разжимная планка;
13 – регулировочный эксцентрик левого заднего тормоза;
14 – тормозная колодка;
15 – направляющая заднего троса;
16 – направляющий ролик;
17 – педаль тормоза;
19 – штуцер для прокачки гидропривода передних тормозов;
20 – тормозной диск;
21 – главный цилиндр

Эта система тормозов имеет два контура, обеспечивающих независимый привод передних и задних тормозных механизмов колес. Оба контура приводятся в действие от одной педали 17 (см. рис. Схема тормозной системы), которая с помощью кронштейна крепится вместе с педалью сцепления к панели передка кузова.

В гидравлический привод включены помимо педали тормоза главный тормозной цилиндр 21, бачок 4 главного цилиндра, регулятор 9 давления задних тормозов, тормозные механизмы передних и задних колес вместе с рабочими цилиндрами и трубопроводы.

Главный тормозной цилиндр

Главный тормозной цилиндр крепится к кронштейну педалей сцепления и тормоза. Поршни 3 и 5 (см. рис. Главный цилиндр гидравлического привода тормозов) приводят в действие разные контура. Оба поршня занимают исходное положение под действием пружин 8, которые отжимают поршни до упора в винты 7. Герметичность поршней в цилиндре обеспечивается четырьмя уплотнительными кольцами 6. Спереди корпус закрыт
пробкой 1.

Педальный узел

Педали 6 (см. рис. Детали кронштейна педалей сцепления и тормоза) и 19 подвешены на кронштейне 1 при помощи оси, выполненной в виде болта.

Ось 18 закреплена гайкой 2 в отверстиях щек кронштейна. На оси между щеками кронштейна и дистанционной втулкой 7 зажаты внутренние втулки 4 и 14 педалей сцепления и тормоза. На этих втулках шарнирно установлены педали, в ступицах которых запрессованы наружные втулки 5 и 9. К обеим педалям шарнирно крепятся толкатели 20, воздействующие на поршни гидроцилиндров. Обратный ход педали сцепления ограничивается буфером 11, установленным на головке болта 12. К полке кронштейна крепятся главные цилиндры привода выключения сцепления и привода тормозов.

Регулятор давления


В контур привода задних тормозов подключен регулятор 9 (см. рис. Схема тормозной системы) давления, который корректирует давление в приводе задних тормозов в зависимости от положения кузова относительно балки заднего моста, т.е. в зависимости от нагрузки автомобиля. Он работает как ограничительный клапан, автоматически прерывающий подачу тормозной жидкости к задним тормозам, уменьшая вероятность юза задних колес при торможении.

Регулятор крепится на кронштейне кузова и соединяется с балкой заднего моста через торсионный рычаг 12 (см. рис. Детали привода регулятора давления) и тягу 7. Другой конец торсионного рычага действует на поршень 10 (см. рис. Регулятор давления задних тормозов в нерабочем положении).

В полость А жидкость поступает из главного цилиндра, а из полости В выходит в колесные цилиндры привода задних тормозов.

Сила Р, действующая на поршень от торсионного рычага, увеличивается с приближением кузова к балке моста и уменьшается при удалении кузова от балки заднего моста.

До начала действия регулятора давления поршень 10 упирается в пробку 6 под действием силы Р и пружины 9. При этом образуются зазоры, через которые полости А и В сообщаются, т.е. давление в них будет одинаковое и равно давлению в гидроприводе тормозов.

Когда срабатывают тормоза, то задняя часть автомобиля по инерции приподнимается и, следовательно, уменьшается давление на поршень со стороны рычага 1. Сила давления жидкости на верхний торец поршня с большей площадью поверхности на какой-то момент превышает силу давления жидкости, действующей на поршень снизу, и поршень опустится вниз до упора в уплотнитель 7. При этом полости А и В разъединятся, и в них создается разное давление: в полости А давление Ра будет равно давлению в главном цилиндре, а в полости В давление Рв будет меньше на величину, которая определяет равновесие поршня, находящегося под действием давления Ра и Рв, пружины 9 и силы торсионного рычага. Таким образом, частичным или полным разобщением полостей А и В поршнем 10 регулируется тормозной момент на задних колесах.

Тормозной механизм переднего колеса

Тормозной механизм переднего колеса дисковый. Он состоит из показанных на рис. Тормозной механизм переднего колеса (Детали суппорта тормозного механизма переднего колеса) суппорта 12 (4) в сборе с рабочими цилиндрами 17, тормозного диска 18, двух тормозных колодок 16 (11), соединительных пальцев 8 (8) и трубопроводов.

Суппорт крепится к кронштейну 11 двумя болтами 9, которые стопорятся отгибанием на грань болтов стопорных пластин. Кронштейн 11 в свою очередь крепится к фланцу поворотного кулака 10 вместе с защитным кожухом 13 и поворотным рычагом. В суппорте выполнен радиусный паз, через который проходит тормозной диск 18 и два поперечных паза для размещения тормозных колодок 16. В приливах суппорта имеются два окна с направляющими пазами, в которых установлены два противолежащих цилиндра 17. Для фиксации цилиндров относительно суппорта в цилиндре установлен пружинный фиксатор 4, входящий в боковой паз суппорта.

В каждом цилиндре расположен поршень 3 (1), который уплотняется упругим резиновым кольцом 6 (3). Оно расположено в канавке цилиндра и плотно обжимает поверхность поршня. Полость цилиндра защищена от загрязнения резиновым колпачком 7 (2).

Рабочие полости цилиндров соединены между собой трубопроводом 2 (5). Во внешний цилиндр ввернут штуцер 1 (6) для прокачки контура привода передних тормозов, во внутренний – штуцер шланга для подвода тормозной жидкости.

Поршень 3 упирается в тормозные колодки 16, на которые наклеены накладки 5. Колодки установлены на пальцах 8 и поджимаются к ним пружинами 15 (7). Пальцы 8 удерживаются в цилиндре шплинтами 14 (9).

Тормозной диск 18 крепится к ступице колеса двумя установочными штифтами.

Тормозной механизм заднего колеса

Тормозной механизм заднего колеса барабанного типа, с самоустанавливающимися колодками. Тормозные колодки 3 с накладками 7 (см. рис. Тормозной механизм заднего колеса), колесный цилиндр 1 и другие детали смонтированы на тормозном щите, который крепится к фланцу балки заднего моста. К нижней части щита двумя заклепками крепится пакет пластин, одна из которых является опорой для нижних концов тормозных колодок. Для регулирования зазора между колодками и барабаном служат эксцентрики 8, на которые опираются колодки под действием стяжных пружин 5 и 10.

В корпусе 4 (см. рис. Детали колесного цилиндра) колесного цилиндра, расположены два поршня 2, которые распираются пружиной 7 с опорными чашками 5. Этой же пружиной к торцу поршней поджимаются уплотнители 3.

В поршни запрессованы упоры, в пазы которых упираются верхние концы тормозных колодок. Выход поршней из цилиндров герметизируется резиновыми колпачками 1. Для прокачки привода заднего тормоза в цилиндр ввернут штуцер 6.
