10.2.2. Регулировка свободного хода педали тормоза

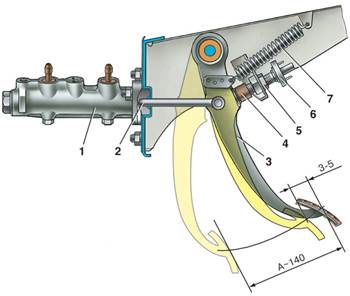

Педаль тормоза

1 – главный цилиндр;
2 – толкатель;
3 – педаль тормоза;
4 – буфер выключателя стоп-сигнала;

5 – гайка выключателя;
6 – выключатель стоп-сигнала;
7 – оттяжная пружина педали

Свободный ход педали тормоза должен быть 3–5 мм, а полный – около 140 км.

Свободный ход педали регулируется перемещением выключателя 6 стоп-сигнала с последующим затягиванием гайки 5.

При нормальном свободном ходе педали толкатель 2 слегка касается о поршень. Полный ход педали не регулируется, он обеспечивается конструкцией привода тормозов.
