10.2.5. Регулировка положения регулятора давления

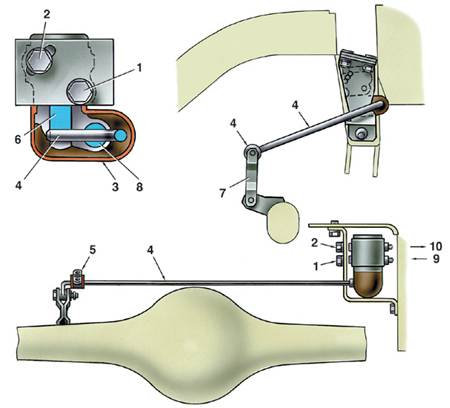

Схема установки регулятора давления задних тормозов и его регулировки

1, 2 - болты крепления регулятора к кронштейну;
3 – защитный колпачок;
4 – торсионный рычаг привода регулятора;
5 – кронштейн крепления рычага к кузову;
6 – поршень;
7 - тяга соединения с кронштейном балки заднего моста;
8 – ось;
9 - штуцер трубопровода для подвода тормозной жидкости от главного цилиндра;
10 – штуцер трубопровода для отвода тормозной жидкости в колесные цилиндры

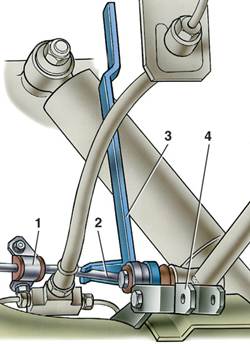

Установка приспособления 67.7820.9518 для регулировки регулятора давления задних тормозов

1 – кронштейн рычага привода регулятора давления;

2 – рычаг привода регулятора давления задних колес;

3 – приспособление 67.7820.9518;

4 - тяга соединения рычага привода регулятора давления с кронштейном балки заднего моста


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Если ослабли болты, крепящие регулятор давления задних тормозов, то отрегулируйте его положение. Для этого, вывесив заднюю ось автомобиля, ослабьте болты 1 и 2 (см. рис. Схема установки регулятора давления задних тормозов и его регулировки) настолько, чтобы регулятор можно было бы легко поворачивать относительно кронштейна крепления.
2. Отсоедините рычаг 4 от тяги 7 и закрепите на его конце приспособление 67.7820.9518 (см. рис. Установка приспособления 67.7820.9518 для регулировки регулятора давления задних тормозов).
3. Стержень приспособления направьте вверх, до упора в кузов. Этим самым устанавливается расстояние 140+5 мм между концом рычага 4 (см. рис. Схема установки регулятора давления задних тормозов и его регулировки) и лонжероном кузова.
4. Приподнимите защитный резиновый колпачок 3 и, поворачивая регулятор давления на болтах, добейтесь легкого соприкосновения рычага с поршнем 6.
5. Удерживая в этом положении регулятор давления, затяните до отказа болты 1 и 2, затем покройте смазкой ДТ-1 ось 8 и выступающую часть поршня.
6. Установите на место резиновый колпачок.
7. Снимите приспособление 67.7820.9518 и соедините конец рычага с тягой 7.
