8.5.3.3. Коммутатор

В бесконтактной системе зажигания может быть установлен коммутатор типа 3620.3734, или PZE4022, или RT1903. Он преобразует управляющие импульсы бесконтактного датчика в импульсы тока в первичной обмотке катушки зажигания.

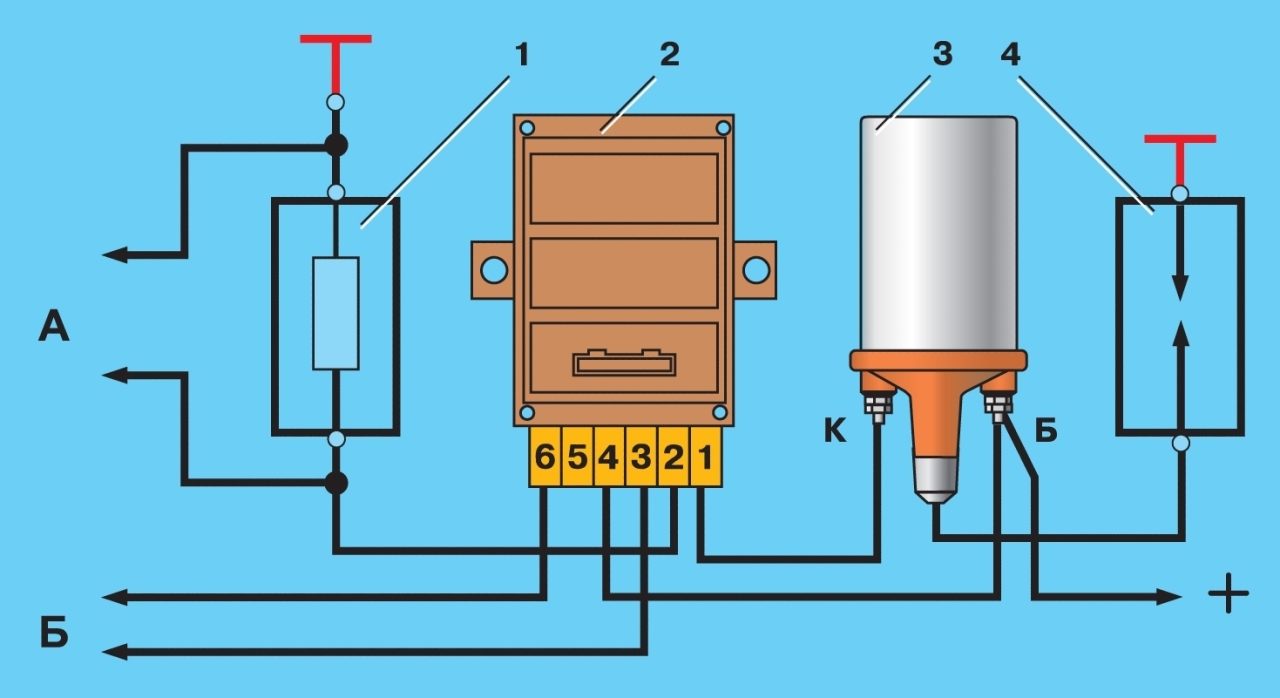

—27. Схема для проверки коммутатора
Рис. 8–27. Схема для проверки коммутатора: 1 — резистор 0,01 Ом±1%, не менее 20 Вт; 2 — коммутатор; 3 — катушка зажигания; 4 — разрядник; А — к осциллографу; Б — к генератору прямоугольных импульсов

Коммутатор проверяется с помощью осциллографа и генератора прямоугольных импульсов по схеме на рис. 8–27. Выходное сопротивление генератора должно быть 100–500 Ом. Осциллограф желательно применять двухканальный. 1-й канал — для импульсов генератора, а 2-й — для импульсов коммутатора.

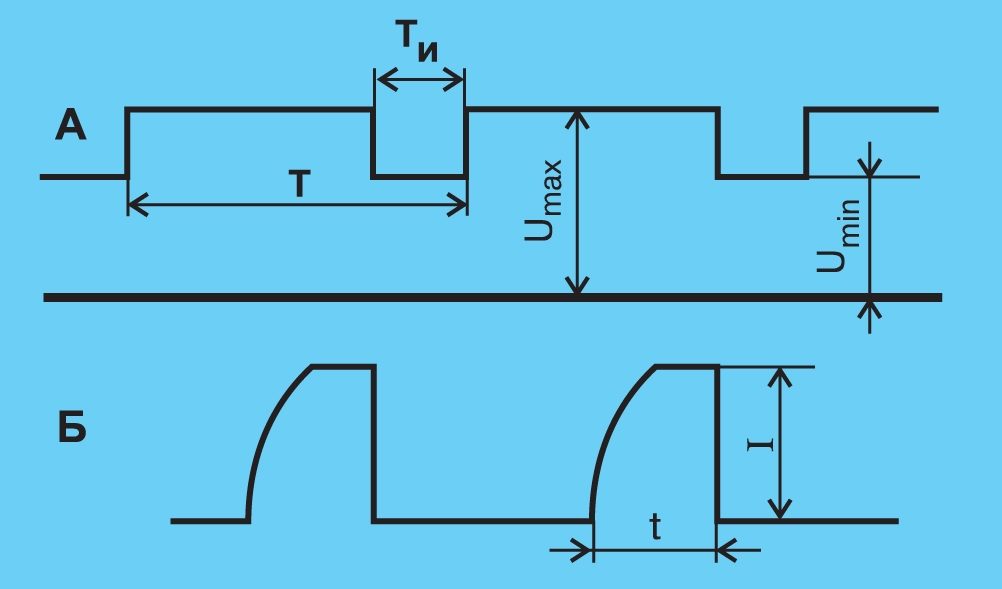

—28. Форма импульсов на экране осциллографа
Рис. 8–28. Форма импульсов на экране осциллографа: А — импульсы напряжения (U) генератора; Б — импульсы тока (I) коммутатора; t — время накопления тока; Т — период импульса; Ти —длительность импульса

На клеммы "3" и "6" коммутатора подаются прямоугольные импульсы, имитирующие импульсы датчика. Частота импульсов от 3,33 до 233 Гц, а скважность (отношение периода к длительности импульса Т/Ти, см. рис. 6–28) равна 3. Максимальное напряжение Umax — 10 В, а минимальное Umin — не более 0,4 В (см. осциллограмму А на рис. 8–28). У исправного коммутатора форма импульсов тока должна соответствовать осциллограмме Б на рис. 8-28.
Для коммутатора 3620.3734 при напряжении питания (13,5±0,5) В величина тока (I) должна быть 7,5–8,5 А. Время накопления тока (t) не нормируется.
Для коммутатора RТ1903 при том же напряжении питания и частоте сила тока составляет 7–8 А, а время накопления — 5,5–11,5 мс.
Для коммутатора PZE4022 при напряжении питания (14±0,3) В и частоте 25 Гц величина силы тока составляет 7–9 А, а время накопления тока не нормируется.
Если форма импульсов коммутатора искажена, то могут быть перебои с искрообразованием или оно может происходить с запаздыванием. Двигатель будет перегреваться и не развивать номинальной мощности.

ПРЕДУПРЕЖДЕНИЯ
Нельзя отсоединять от коммутатора штепсельный разъем при включенном зажигании, так как при этом на отдельных участках схемы коммутатора может возникнуть напряжение до 400 В, и он будет поврежден.
Не допускается прокладывать провода низкого напряжения в одном жгуте с проводами высокого напряжения.
Не допускается отсоединять провода от клемм аккумуляторной батареи при работающем двигателе, так как это может привести к повреждению коммутатора.
