7.3.14. Замена газоразрядной лампы

ПРИМЕЧАНИЕ
Левую и правую газоразрядные лампы можно проверить с помощью диагностики исполнительного элемента блока управления бортовой сети.
На рисунках изображена замена газоразрядной лампы на правой фаре.
Замена левой и правой газоразрядной ламп осуществляется аналогично.

Снятие
Выключите зажигание и все электрические потребители и перевести ключ в положение 0 (предварительный упор).
Снимите фару.

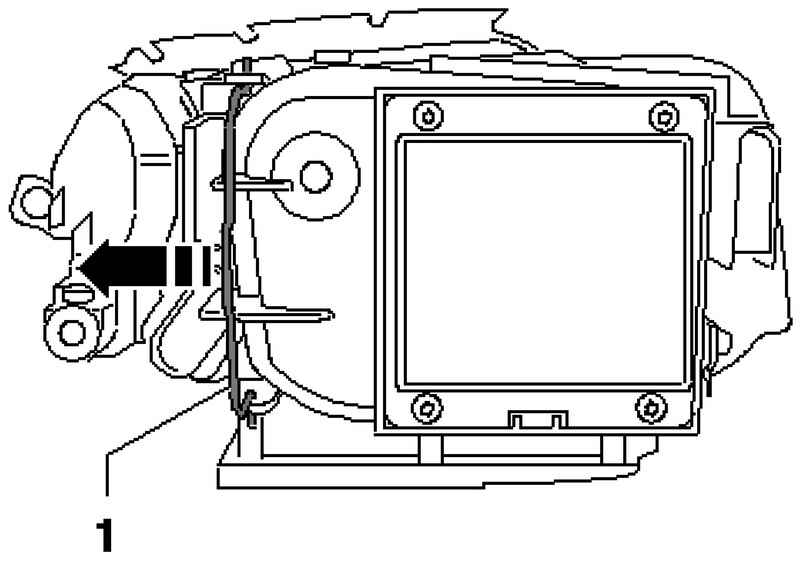

Проволочная скоба
Рис. 7.73. Проволочная скоба


Отожмите проволочную скобу 1 в направлении стрелки в сторону (рис. 7.73).

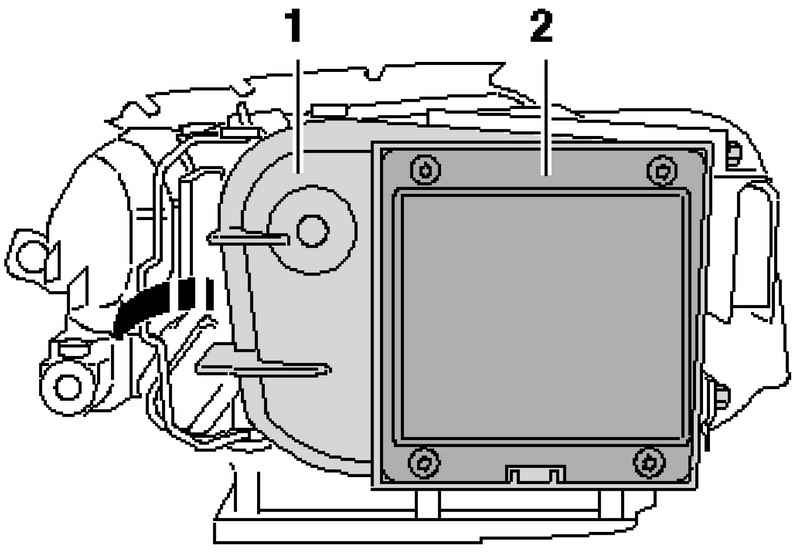

Крышка силового модуля фары
Рис. 7.74. Крышка силового модуля фары


Снимите крышку 1 с силовым модулем фары 2 в направлении стрелки с фары, насколько это позволяет длина проводов (рис. 7.74).

ПРИМЕЧАНИЕ
Силовой модуль фары 2 откручивать от крышки 1 не требуется.

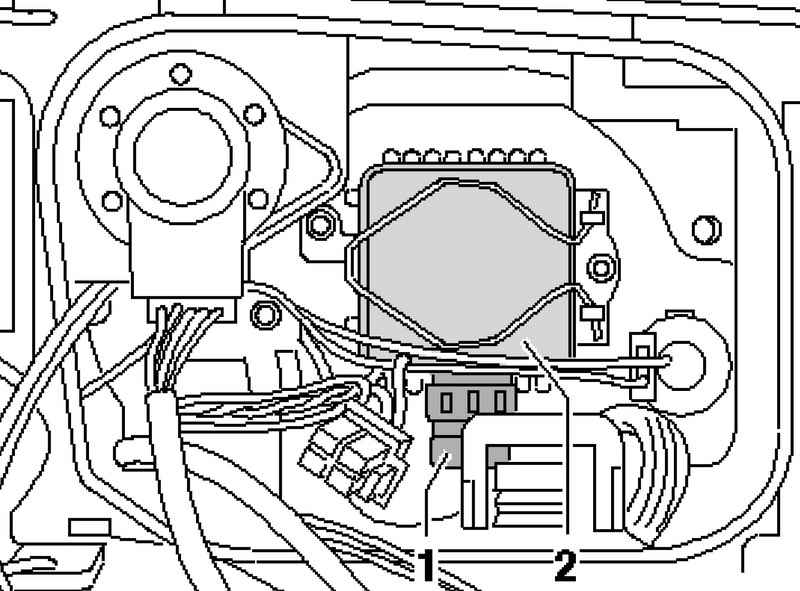

Штекерные разъемы
Рис. 7.75. Штекерные разъемы


Разблокируйте штекерные разъемы и снимите штекеры (рис. 7.75).

ВНИМАНИЕ
Давление внутри газоразрядной лампы составляет от 7 (холодная) до 100 бар (нагретая). Температура около нагретой газоразрядной лампы достигает 700 °С.
Газоразрядная лампа может взорваться, поэтому существует опасность ожога.
При снятии и установке лампы обязательно надевайте защитные очки и перчатки.

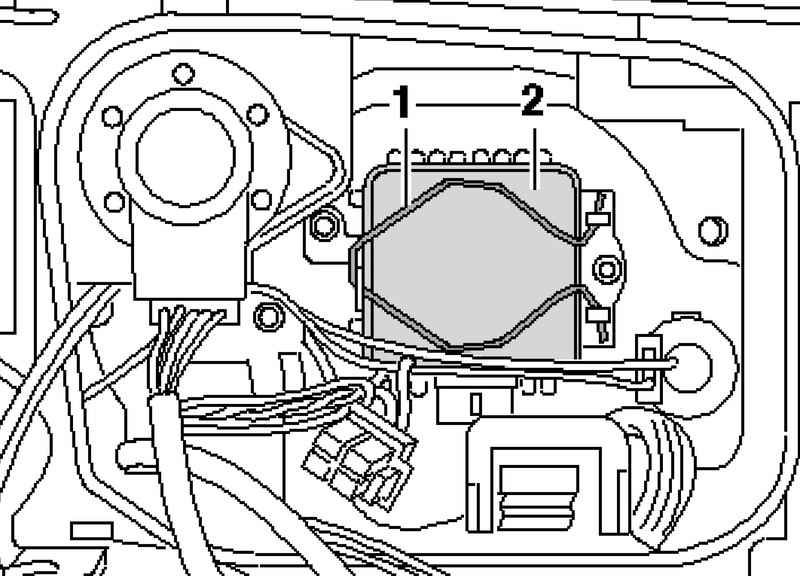

Штекер газоразрядной лампы
Рис. 7.76. Штекер газоразрядной лампы


Отсоедините штекер 1 от газоразрядной лампы 2 (рис. 7.76).
Разблокируйте проволочную скобу 1 и откинуть ее в сторону.

Крепление газоразрядной лампы
Рис. 7.77. Крепление газоразрядной лампы


Осторожно извлеките газоразрядную лампу 2 из крепления (рис. 7.77).

Установка
Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее.

ПРИМЕЧАНИЕ
При установке газоразрядной лампы не дотрагивайтесь до ее стеклянной колбы. Пальцы оставляют на стекле лампы жирные отпечатки, которые после включения фар испаряются, а свет лампы может потускнеть.
Ни в коем случае не подвергайте стеклянную колбу газоразрядной лампы механическому воздействию. Стеклянная колба очень чувствительна и, кроме того, находится под высоким давлением.
Старайтесь не смотреть прямо в сфокусированный световой луч, так как ультрафиолетовое излучение газоразрядной лампы примерно в 2,5 раза превышает излучение обычного галогенного света.

При установке держателя с силовым модулем фары обратите внимание на правильность посадки уплотнения. Попадание воды внутрь фары приводит к ее разрушению.
Если была демонтирована фара с автоматическим корректором, то после установки необходимо произвести базовую настройку фар.
Вставьте газоразрядную лампу так, чтобы стопорные язычки попали в пазы на отражателе.
Проверьте работу фары, включая все ее функции.
Проверьте настройку фар, при необходимости отрегулируйте.
