7.3.5. Замена лампы дальнего света

ПРИМЕЧАНИЕ Левую лампу дальнего света и правую лампу дальнего света можно проверьте с помощью диагностики исполнительных элементов блока управления бортовой сети.

Выключите зажигание и все электрические потребители и перевести ключ в положение 0 (предварительный упор).

ПРИМЕЧАНИЕ Положите ключ зажигания пульта ДУ во время снятия и установки в салон автомобиля во избежание блокировки дверей и самостоятельной активации функций «Coming Home/ Leaving Home (Прибытие домой/ Отбытие из дома)». Для замены лампы дальнего света необходимо демонтировать прилегающие детали соответствующей фары.

ПРИМЕЧАНИЕ На рисунках изображена замена лампы дальнего света на правой фаре. Замена левой лампы дальнего света и правой лампы дальнего света осуществляется аналогичным образом.

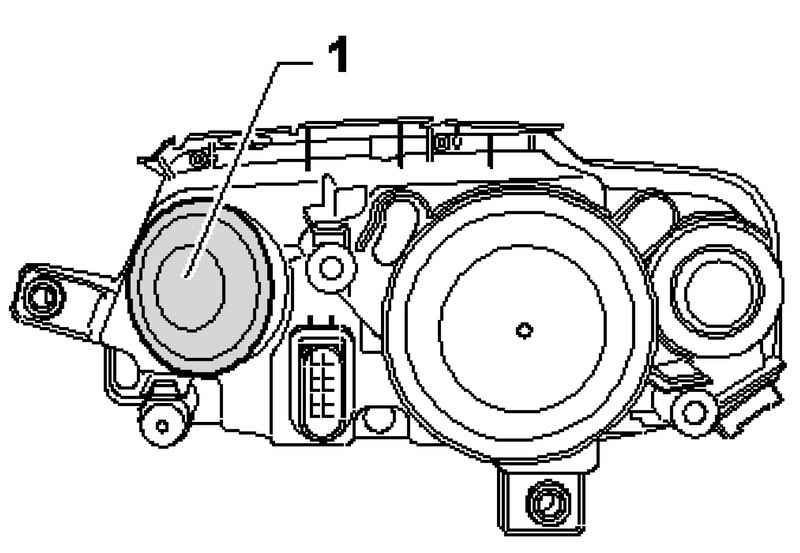

Рис. 7.53. Защитный колпачок

Снимите защитный колпачок 1 (рис. 7.53).

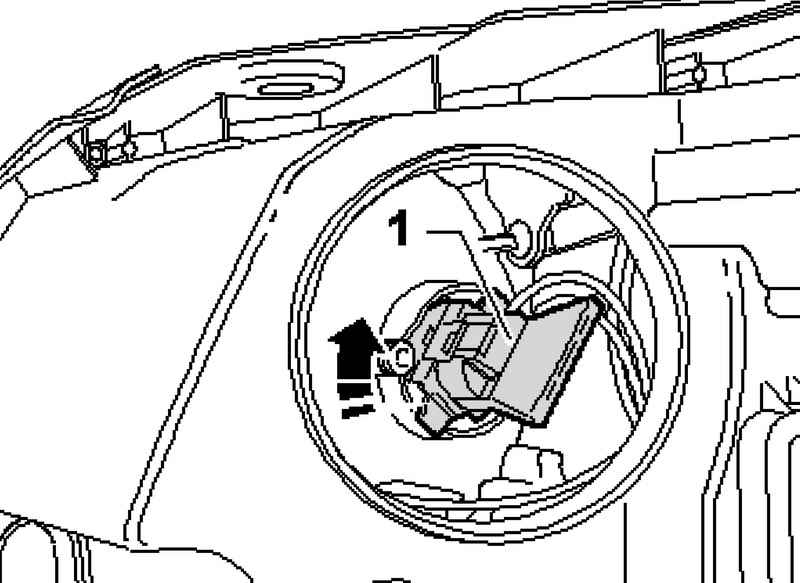

Рис. 7.54. Патрон лампы

Выкручивайте патрон с лампой дальнего света 1 в направлении стрелки и извлеките ее из фары настолько, насколько позволяет длина проводов (рис. 7.54).

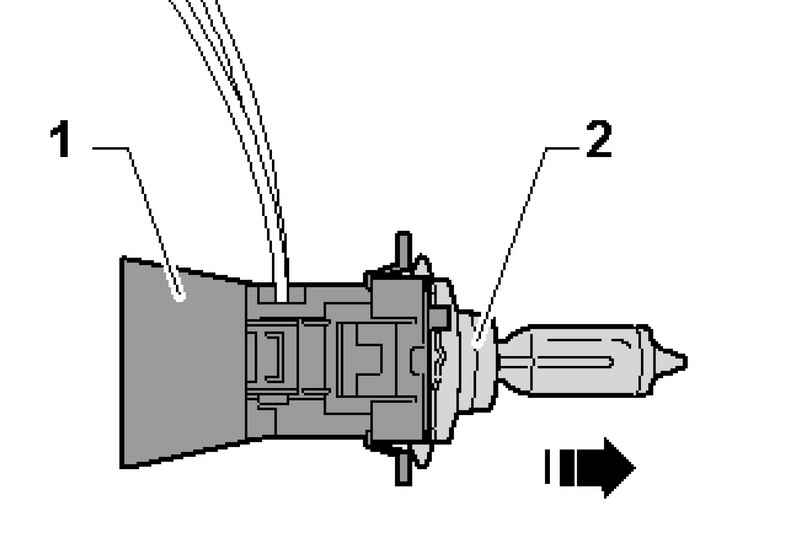

Рис. 7.51. Извлечение лампы

Извлеките лампу дальнего света 2 в направлении стрелки из патрона 1 (рис. 7.51).

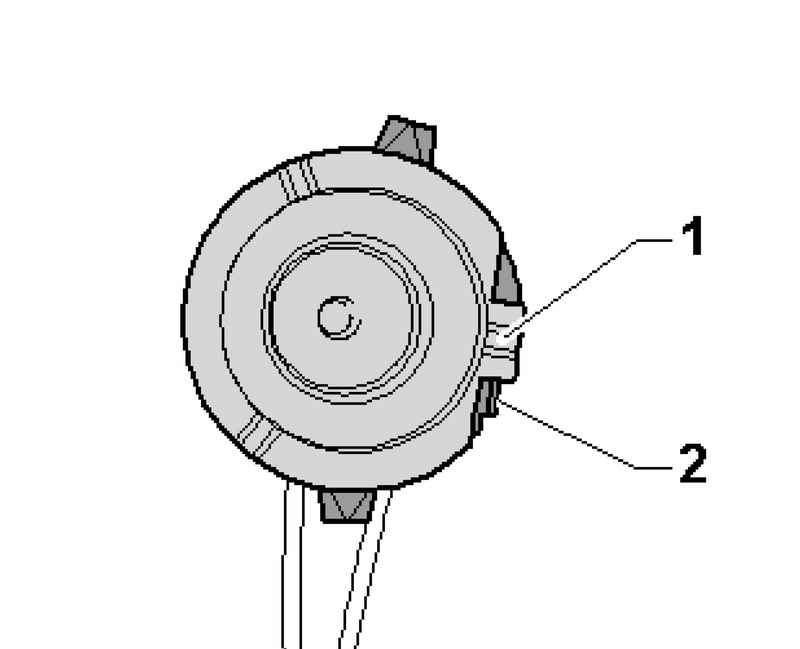

Рис. 7.52. Установка лампы ближнего света

Вставьте лампу дальнего света в патрон таким образом, чтобы выступ 1 лампы прилегал к направляющей 2 патрона (рис. 7.52).

ПРИМЕЧАНИЕ При установке обратите внимание на плотную фиксацию колпачка. При попадании внутрь фары воды, фара может быть испорчена. При установке лампы не дотрагивайтесь до ее стеклянной поверхности. Пальцы оставляют на стекле лампы жирные отпечатки, которые после включения фар испаряются, а свет лампы может потускнеть.

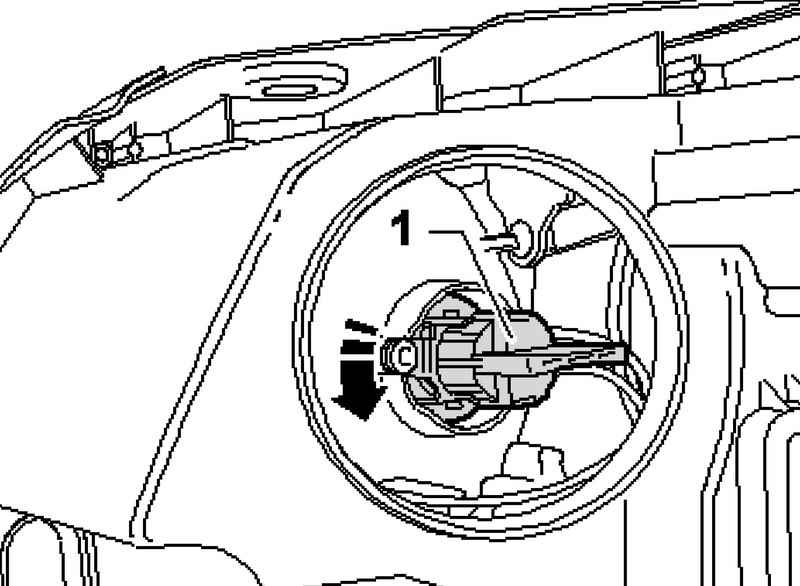

Рис. 7.55. Установка патрона лампы

Установите патрон с лампой дальнего света 1 в фару и вращать патрон с лампой дальнего света в направлении стрелки (рис. 7.55).

Снова установите колпачок.

Проверьте работу фары, включая все ее функции.

Проверьте настройку фар, при необходимости – отрегулируйте.
