7.3.35. Механическая блокировка корпуса разъёма

Вторичное крепление – это фиксатор корпуса разъема, который фиксирует все провода в корпусе разъема. Если корпус разъема имеет вторичное крепление, то перед разблокировкой и извлечением отдельных контактов его необходимо вскрыть или удалите с помощью специального инструмента-отмычки.

Вторичное крепление выделяется на корпусе разъема другим цветом. Это облегчает распознавание вторичного крепления и уточняет принцип его действия.

Изображенные здесь формы корпусов разъемов являются не единственными во всем их ассортименте, они лишь наглядно демонстрируют различные принципы действия вторичных креплений.

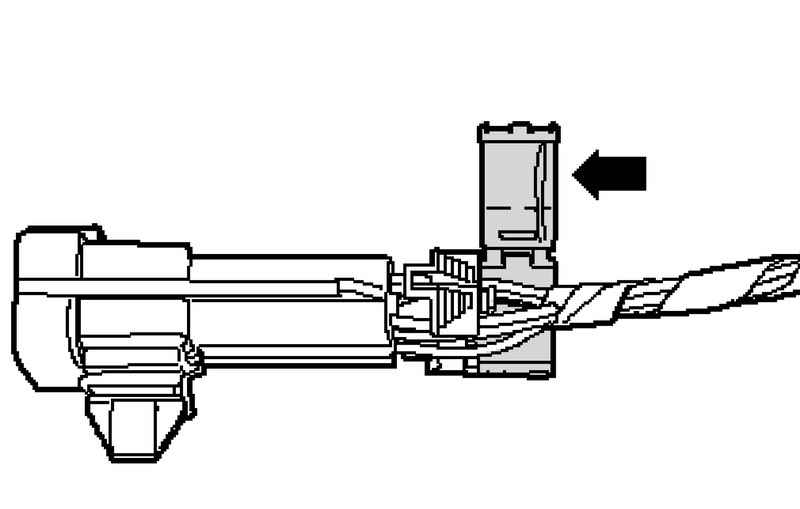

Рис. 7.137. Местоположение гребешка

Фиксатор корпуса необходимо разблокировать, удалив «гребешок» (рис. 7.137).

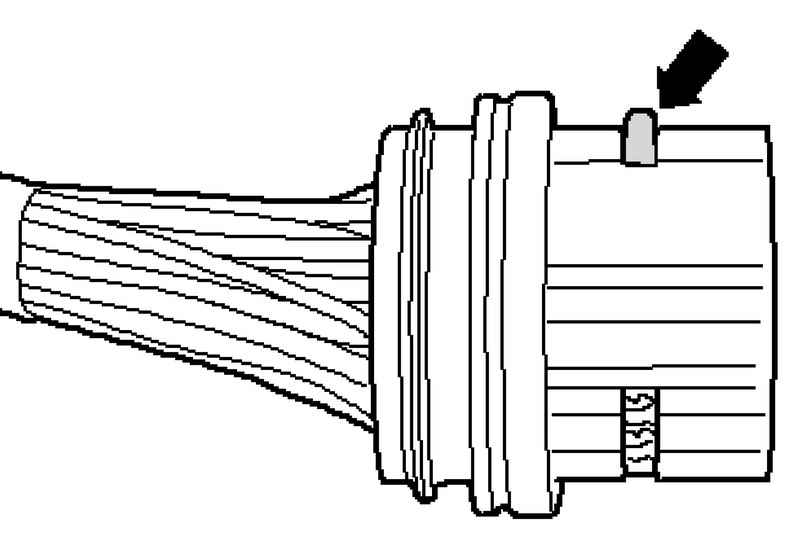

Рис. 7.138. Разблокировка фиксатора

Открыв «язычок», можно разблокировать фиксатор соединения (рис. 7.138).

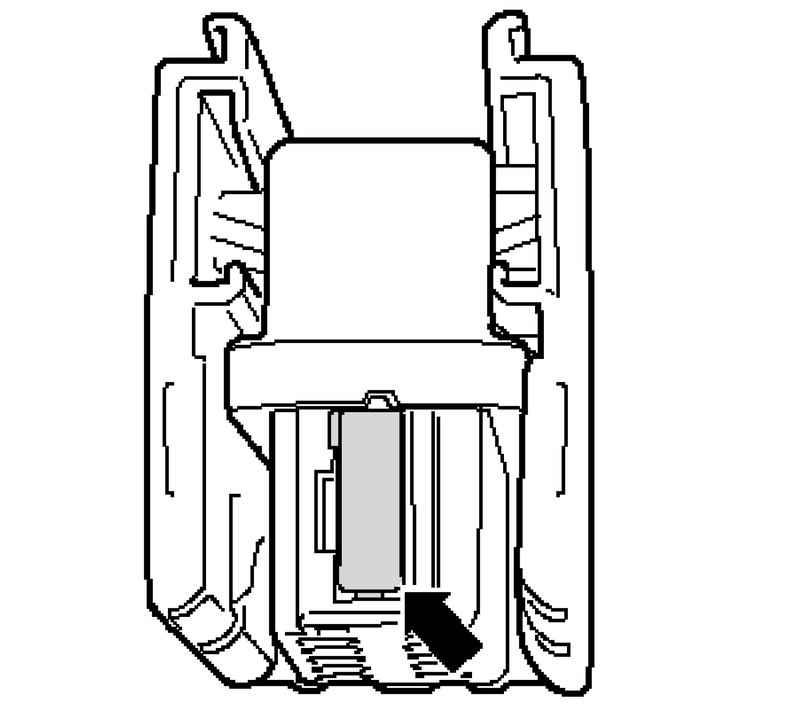

Рис. 7.139. Местоположение задвижки

Фиксатор соединения можно разблокировать, вытянув «задвижку» (рис. 7.139).
