7.3.30. Снятие и установка блока реле на левой части передней панели

ВНИМАНИЕ
При отключении и подключении АКБ обязательно соблюдайте последовательность действий, описанную в руководстве по ремонту.

Снятие
Отсоедините АКБ.
Демонтируйте переднюю панель.

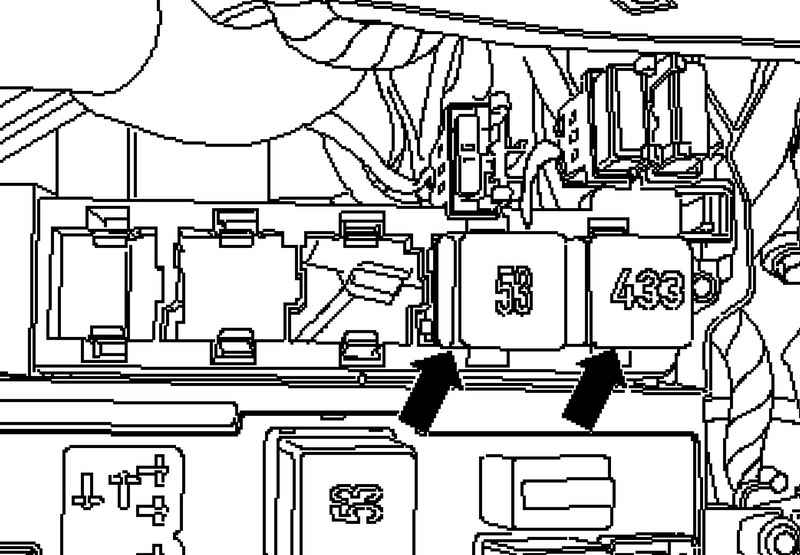

Расположение реле
Рис. 7.118. Расположение реле


Извлеките реле из блока реле (рис. 7.118).

ПРИМЕЧАНИЕ
Количество реле и предохранителей зависит от комплектации автомобиля.

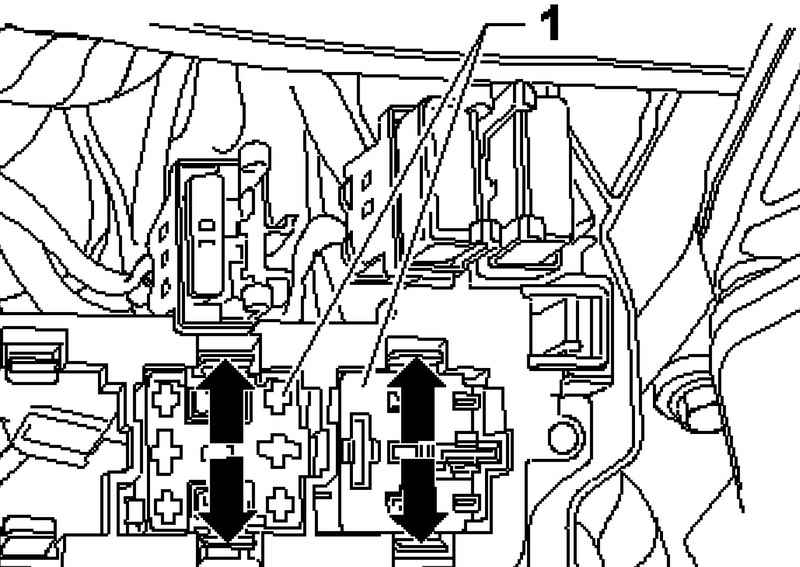

Разблокировка фиксаторов
Рис. 7.119. Разблокировка фиксаторов


Разблокируйте фиксаторы в направлении стрелки наружу и выдавить штекер 1 из блока реле (рис. 7.119).

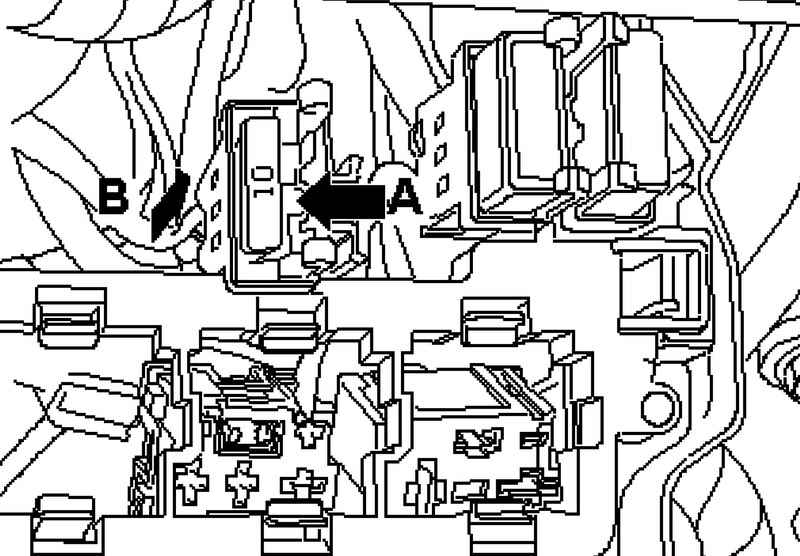

Снятие держателя с предохранителем
Рис. 7.120. Снятие держателя с предохранителем


Разблокируйте держатель А и снимите держатель с предохранителем в направлении стрелки B с блока реле (рис. 7.120).

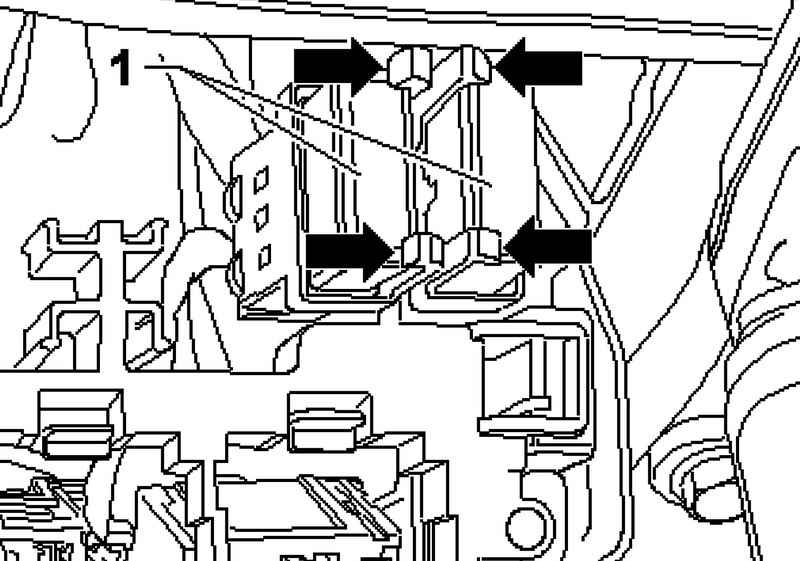

Извлечение термопредохранителей
Рис. 7.121. Извлечение термопредохранителей


Разблокируйте фиксаторы в направлении стрелки и извлеките термопредохранители 1 из зажимного приспособления (рис. 7.121).

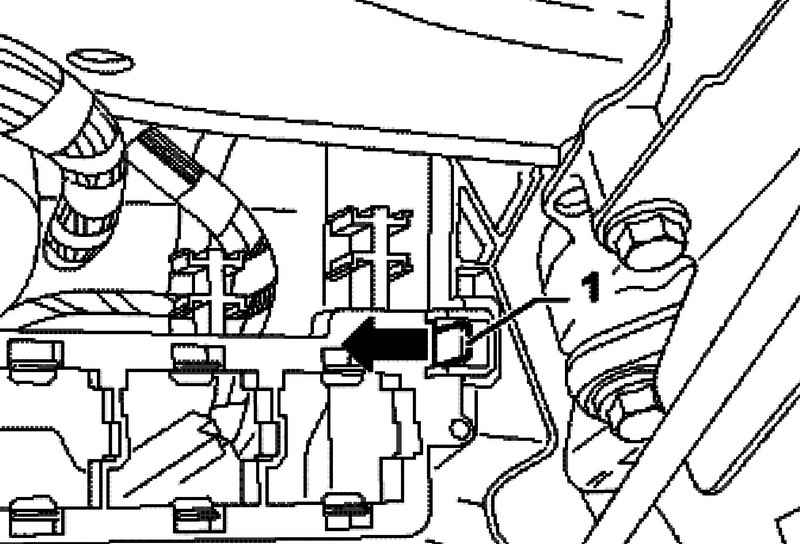

Фиксатор блока реле
Рис. 7.122. Фиксатор блока реле


Разблокируйте фиксатор 1 блока реле в направлении стрелки и снимите блок реле (рис. 7.122).

Установка
Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее.
Сначала заблокируйте штекер (для реле), затем держатель (для предохранителя) и зажимное приспособление (для термопредохранителей) в блок реле.

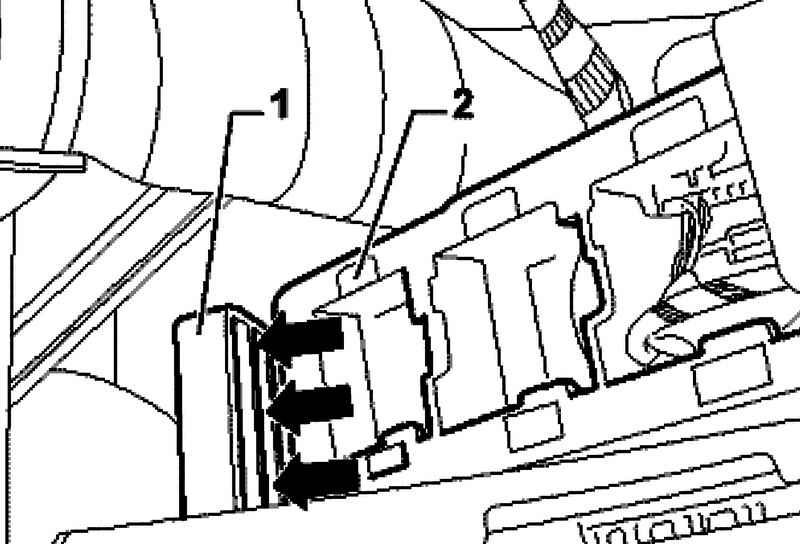

Установка блока реле
Рис. 7.123. Установка блока реле


Установите блок реле 2 в направляющую 1 и зафиксируйте блок реле (рис. 7.123).
