7.3.28. Снятие и установка главного блока предохранителей

Главный блок предохранителей находится в багажнике, за нишей левого колеса над АКБ.

Снятие

Снимите пиротехнический разъединитель.

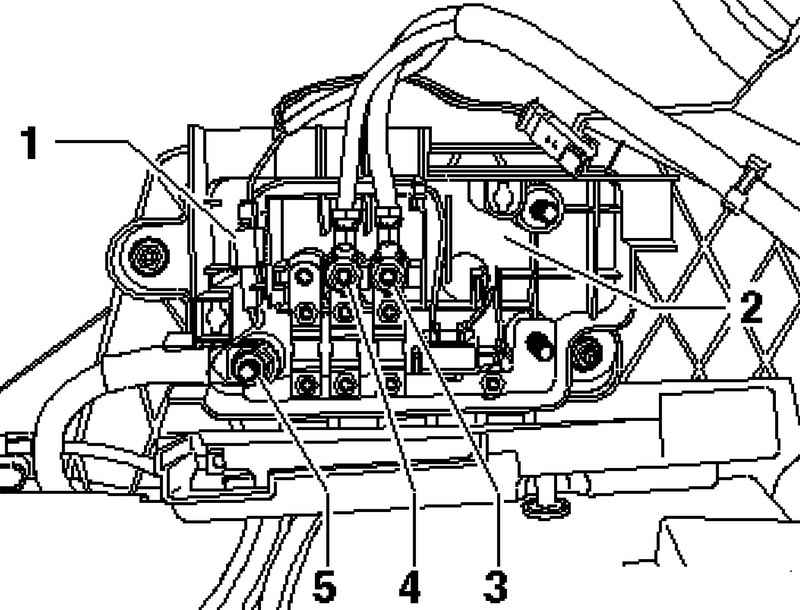

Рис. 7.109. Крепежные гайки главного блока предохранителей

Открутите крепежные гайки 3, 4 и 5 и снимите провода с соединительной резьбы (рис. 7.109).

Извлеките штекерный разъем 1 из его фиксатора в главном блоке предохранителей.

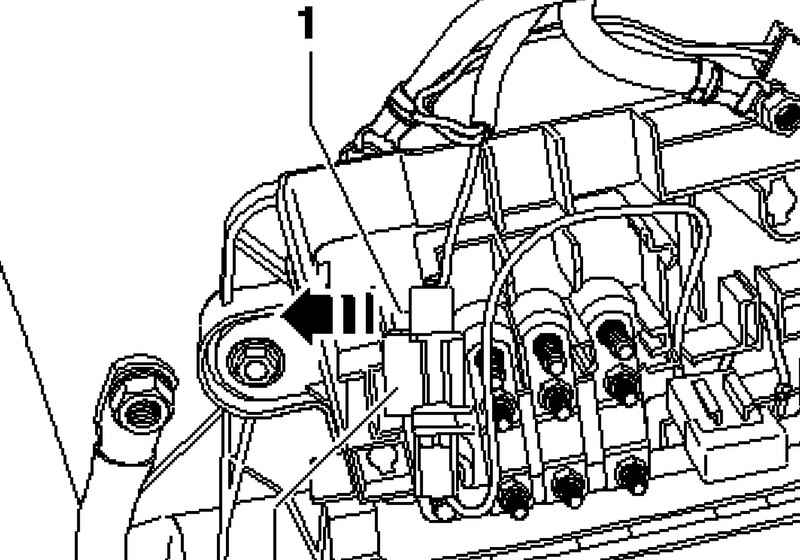

Рис. 7.110. Отсоединение штекерного разъема

Потяните кнопку блокировки 1 в направлении стрелки наружу и отсоедините штекерный разъем 2 (рис. 7.110).

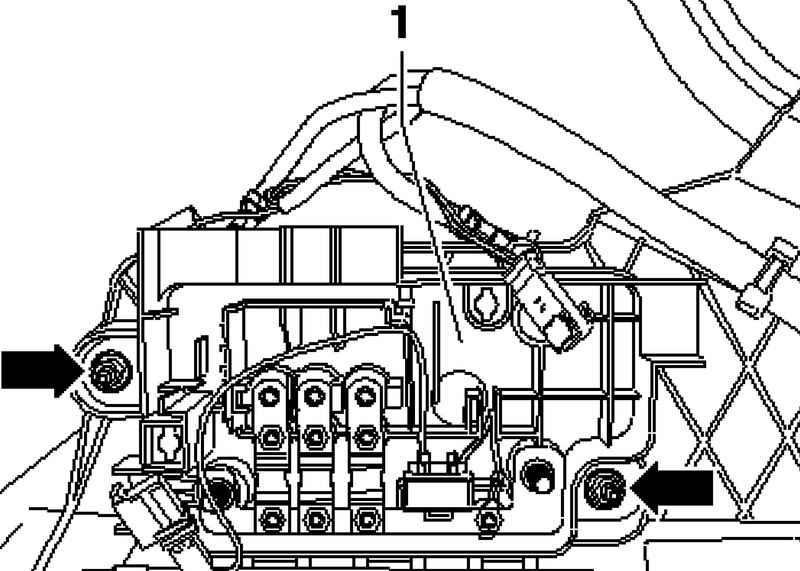

Рис. 7.111. Извлечение главного блока предохранителей

Выкрутите два крепежных винта и извлеките главный блок предохранителей 1 из автомобиля (рис. 7.111).

Установка

Установка осуществляется в обратной последовательности, при этом необходимо учитывать следующее.

Затяните все резьбовые соединения предписанным моментом затяжки.
