2.12.1. Проверка и регулировка положения поршней насос-форсунок

Условие проверки
Двигатель должен быть демонтирован.

Порядок выполнения работ
Демонтируйте звукоизоляционную крышку и крышку головки блока цилиндров соответствующей головки блока.
Снимите топливный или тандемный насос соотв. ГБЦ
Прокрутите двигатель при помощи контропоры – T10172 в положение ВМТ и снимите демпфер крутильных колебаний.
Установите фиксатор коленчатого вала T10195.

Индикатор часового типа

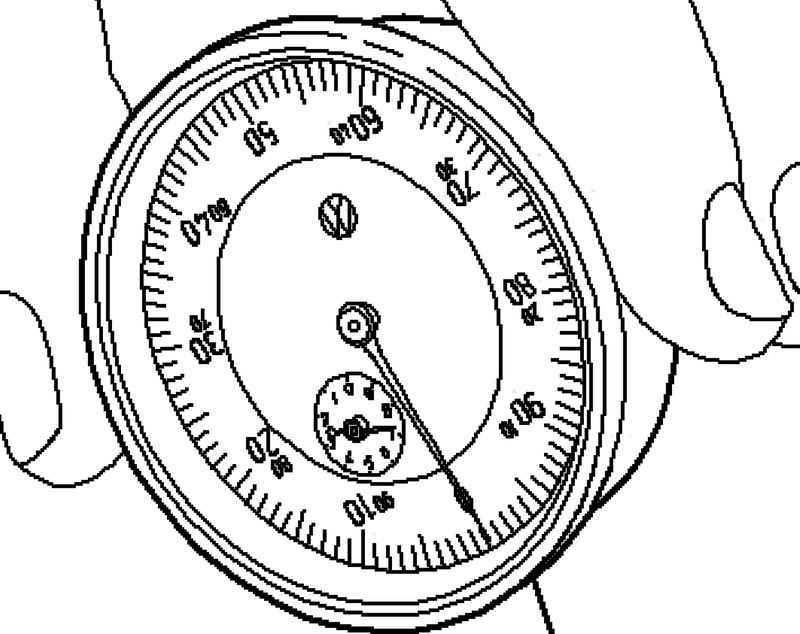

Рис. 2.288. Индикатор часового типа


Установите индикатор часового типа из набора VAS 6341 с универсальным штативом VW 387 и создайте предварительное напряжение около 1 мм на тарельчатой пружине насос-форсунки, как показано (рис. 2.288).
Извлеките штифт фиксатора коленвала T10195 и прокручивайте двигатель против рабочего направления вращения до тех пор, пока стрелка индикатора не перестанет двигаться.
Установите индикатор часового типа на «0».
Прокрутите двигатель в рабочем направлении вращения до ВМТ и снова вставьте стопорный штифт фиксатора коленвала.
Считайте измеренное значение на индикаторе.

Компоненты насос-форсунки

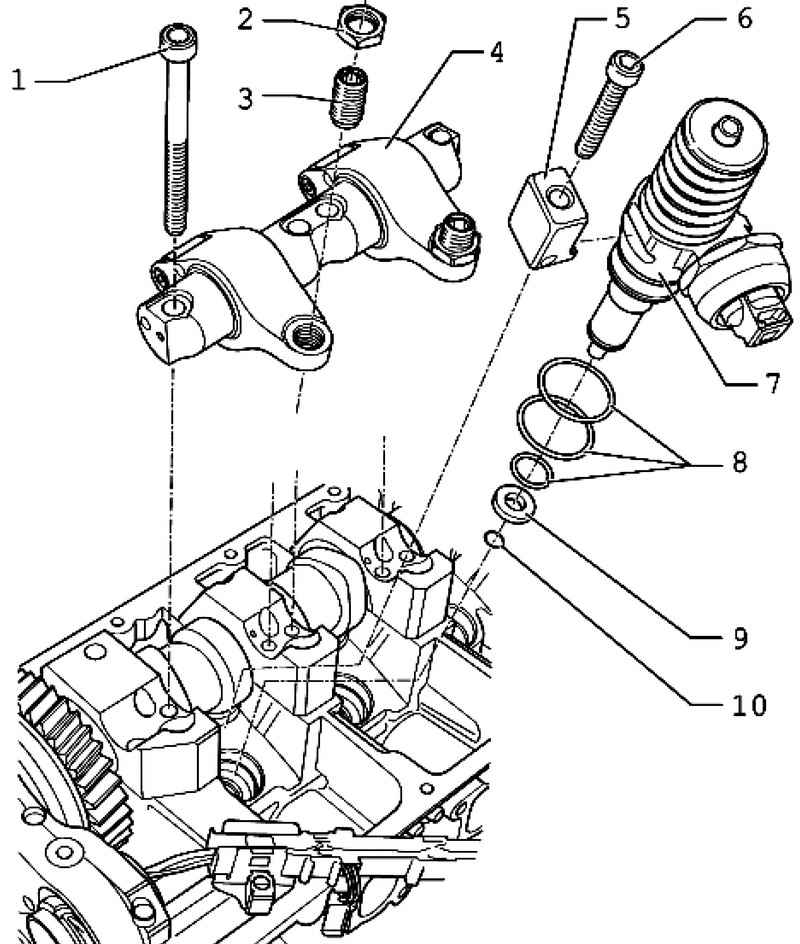

Рис. 2.289. Компоненты насос-форсунки: 1 – болт 20 Н·м + довернуть на 1/4 об. (90°); 2 – контргайка, 30 Н·м; 3 – регулировочный винт; 4 – ось роликовых рычагов; 5 – проставка; 6 – болт 12 Н·м + довернуть на 3/4 об. (270 °); 7 – насос-форсунка; 8 – уплотнительное кольцо круглого сечения; 9 – теплоизоляционное уплотнение;10 – стопорное кольцо



Заданные величины
Двигатели AYH, BKW:
5,18 мм ±0,1 мм.
Двигатели BLE, BWF:
4,95 мм ±0,1 мм.
Если номинальное значение достигнуто скомплектуйте двигатель.
Если заданное значение давления не достигается, демонтируйте внешнюю крышку опоры A, установите зажимное приспособление T10199 на шестерню распределительного вала и затяните болты устройства с моментов 40 Н·м.
Ослабьте крепежный болт шестерни распредвала головкой T10198.
Прокрутите распредвал головкой T10336 до достижения заданного значения.
Затяните крепление шестерни распредвала моментом 150 Н·м и повторить измерение.
Если заданное значение получено, подтяните крепление шестерни распредвала на 90 °.
Установите крышку головки блока цилиндров и звукоизоляционную крышку.

ПРИМЕЧАНИЕ
Всегда заменяйте уплотнения и уплотнительные кольца круглого сечения.
