2.5.7. Замена сальника вала привода генератора

Демонтируте топливный фильтр.

Снимите байпасную крышку с радиатором системы рециркуляции.

Демонтируйте трёхфазный генератор.

ПРИМЕЧАНИЕ При демонтаже сальника следите за тем, чтобы посадочная поверхность не была повреждена.

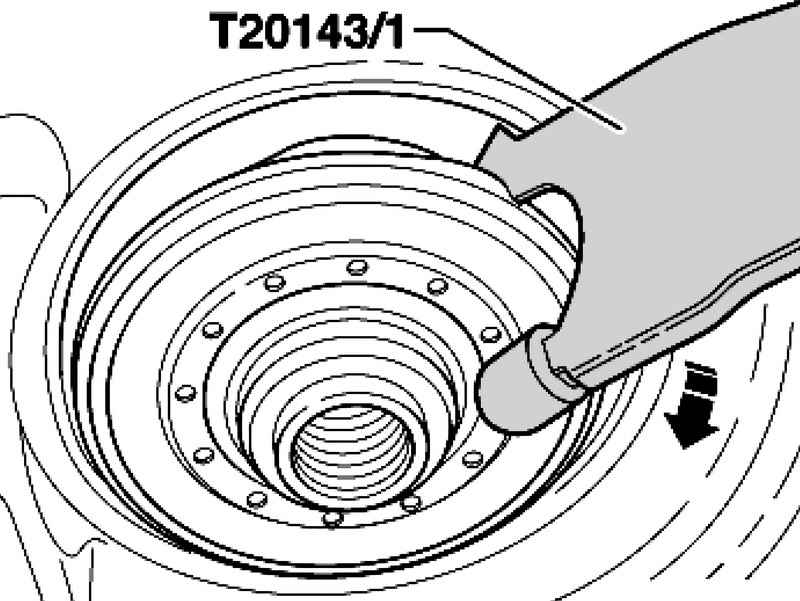

Рис. 2.178. Снятие уплотнительного кольца

Осторожно снимите старое уплотнительное кольцо с помощью съёмника T20143/ 1 (рис. 2.178).

Удалите остатки масла с приводного вала трёхфазного генератора с помощью чистой ветоши.

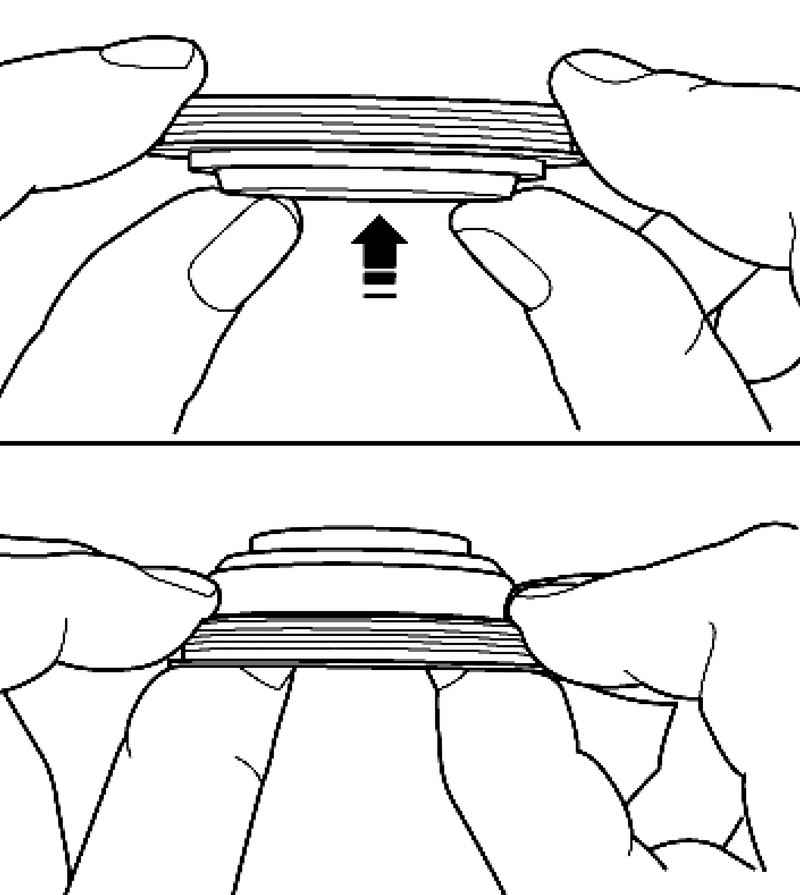

Рис. 2.179. Выдавливание внутренней части сальника

Выдавите внутреннюю часть сальника наружу так, как показано на рисунке 2.179.

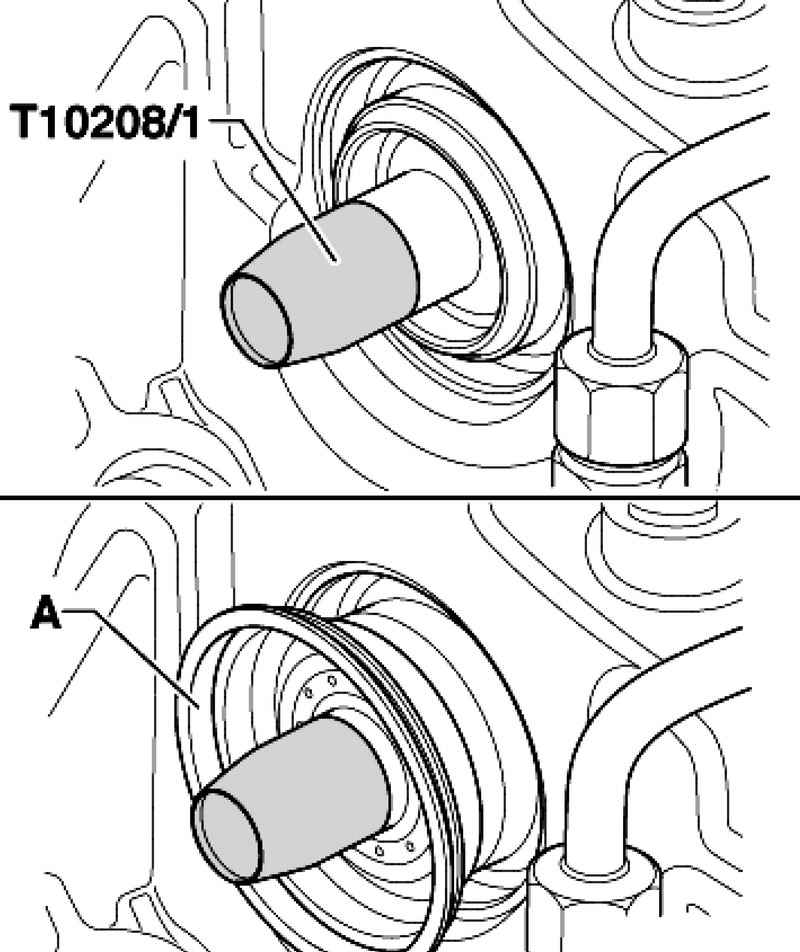

Рис. 2.180. Установка сальника

Прикрутите направляющую гильзу T10208/ 1 от руки к приводному валу трёхфазного генератора и осторожно установите сальник А до упора (рис. 2.180).

Сначала установите упор T10208/ 2, затем запрессуйте внутреннюю часть сальника до упора.

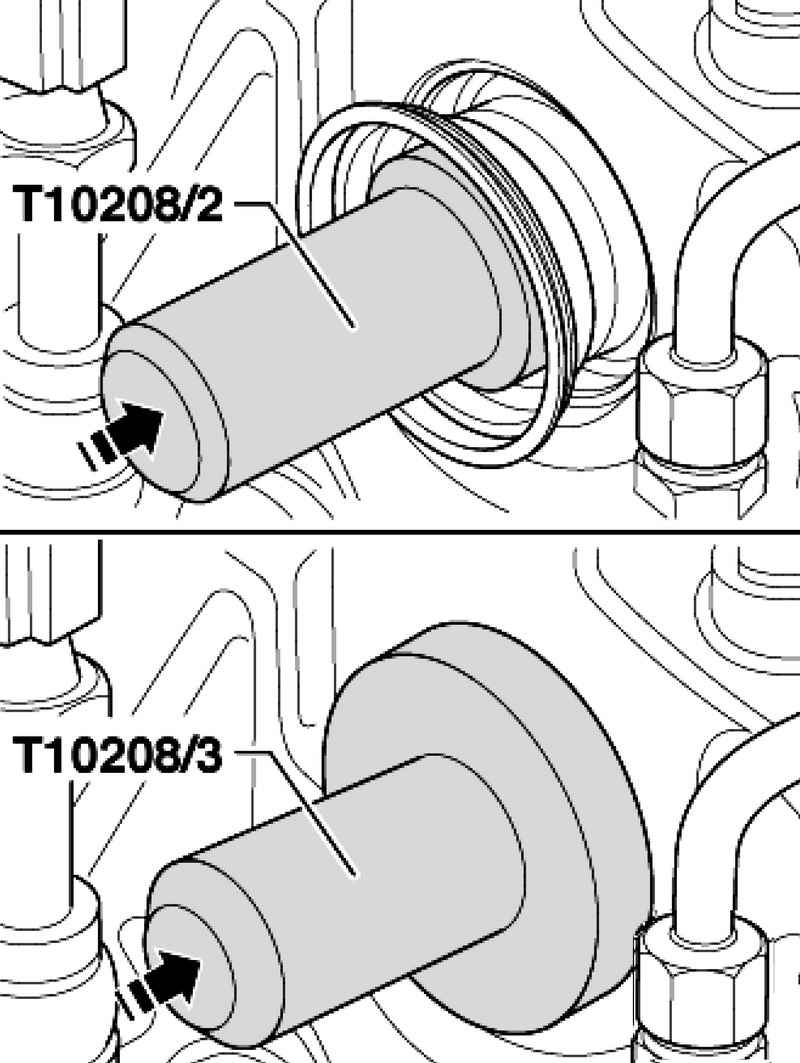

Рис. 2.181. Запрессовка сальника

Сначала установите упор T10208/ 3, затем запрессуйте внешнюю часть сальника до упора (рис. 2.181).

Дальнейшая установка выполняется в обратной последовательности.
