8.1.18. Снятие и установка элементов запирания и отпирания люка топливного бака

Узел люка горловины топливного бака

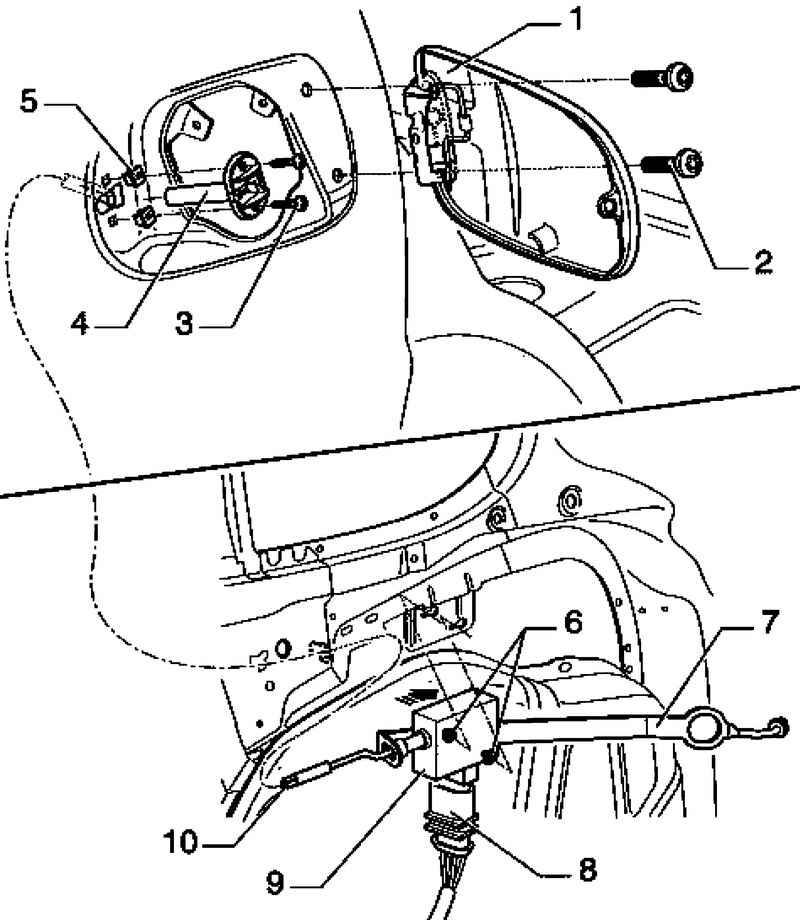

Рис. 8.24. Узел люка горловины топливного бака: 1 – люк топливного бака; 2 – винт; 3 – винт; 4 – элемент крепления; 5 – распорная гайка; 6 – винт; 7 – привод аварийного отпирания; 8 – штекер; 9 – электродвигатель открывания люка топливного бака; 10 – тяга открывания люка



Снятие
Откройте люк топливного бака.
Выкрутите винты 3 и выньте элемент крепления 4 из ниши горловины топливного бака.
Откройте крышку ящика для аптечки и откиньте в сторону изоляционную обивку.
В автомобилях с CD-чейнджером отсоедините штекер 8 электродвигателя открывания люка топливного бака 9.
Ослабьте винты 6 отверткой и сдвиньте электродвигатель открывания люка топливного бака 9 по направлению стрелки назад.
Выньте электродвигатель открывания люка топливного бака 9 с приводом аварийного отпирания 7 и тягой открывания люка 10.

Установка
Установка осуществляется в обратной последовательности.
