8.1.21. Снятие и установка ручки двери

Снятие
Ручка двери с проводкой для системы Kessy.
Выньте зажим 1 из дверной ручки.

Извлечение ручки
Рис. 8.30. Извлечение ручки


Слегка повернув, выньте дверную ручку 2 из двери (рис. 8.30).

Установка

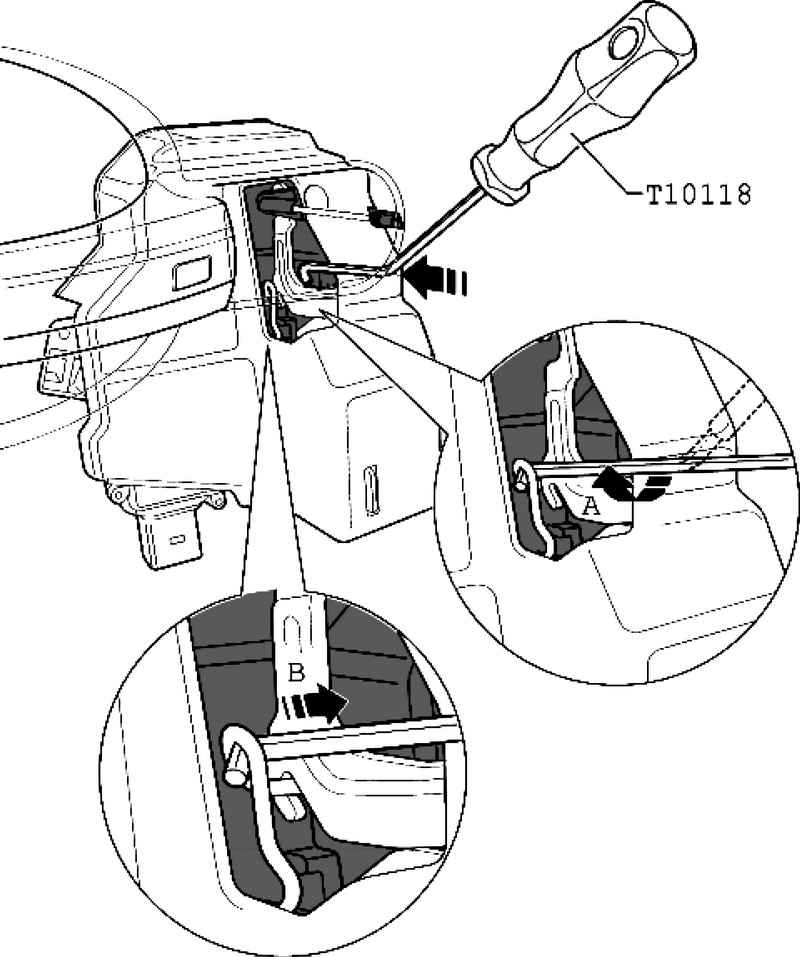

Фиксация рычага открывания двери
Рис. 8.31. Фиксация рычага открывания двери


Через отверстие в наружной панели двери вставьте монтажный инструмент T 10118 в дверь (рис. 8.31).
Для улучшения обзорности подсветите внутреннее пространство двери фонариком.
Зацепите монтажным инструментом пружину A.
Потянув монтажный инструмент B, подвесьте пружину на крючок дверного замка.
Рычаг открывания двери будет зафиксирован.
Вставьте ручку в дверь.
Оденьте зажим 1 и зафиксируйте его в дверной ручке 2 (рис. 8.30).

ПРИМЕЧАНИЕ
Во время установки дверную ручку 2 следует прижать к наружной обшивке двери.
Потянув за ручку можно нарушить фиксацию рычага открывания.

Установите корпус цилиндра замка.
В заключение необходимо при открытой двери проверить работу дверной ручки и замка, так как при неправильной регулировке и фиксации гибкого троса дверь может не открываться.
