8.1.24. Снятие и установка корпуса цилиндра замка

Снятие

Извлечение заглушки

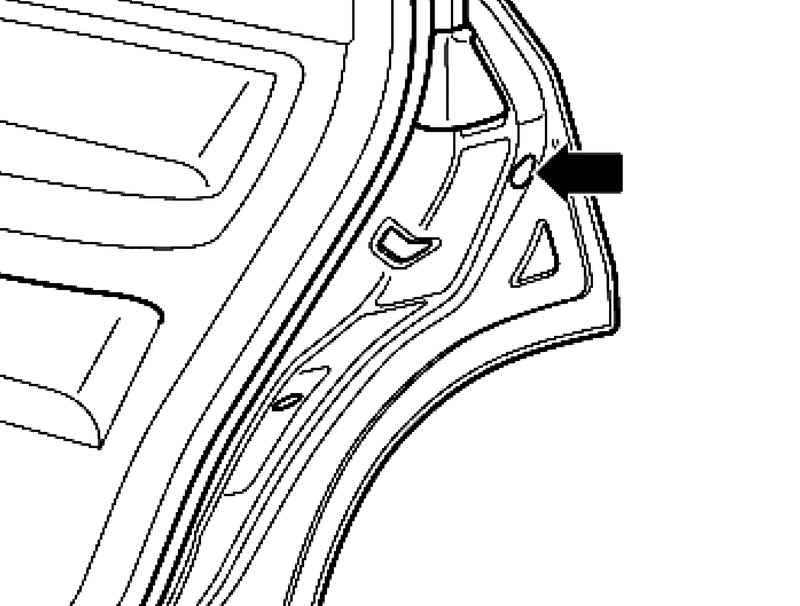

Рис. 8.41. Извлечение заглушки


Поддвев заглушку, выньте ее из отверстия (рис. 8.41).

Извлечение корпуса цилиндра замка

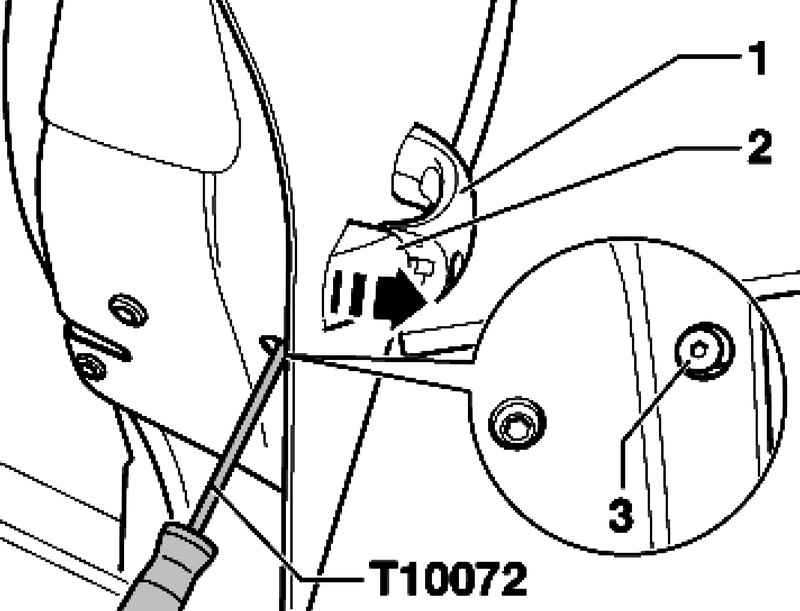

Рис. 8.42. Извлечение корпуса цилиндра замка


Потяните за ручку двери 1 и удерживайте ее. Выкрутите болт 3 при помощи торцового ключа T 10072 до упора. Таким образом вы освободите корпус цилиндра замка 2 (рис. 8.42).
Теперь можно вынуть корпус цилиндра замка 2 под прямым углом к двери из крепления дверной ручки по направлению.

Установка
Вставьте корпус цилиндра замка 2 под прямым углом в крепление дверной ручки.
Теперь закрутите торцовым ключом болт 3 в крепление (рис. 8.42).
Отчетливый щелчок свидетельствует, что дверная ручка снова зафиксировалась в корпусе цилиндра замка.

ПРИМЕЧАНИЕ
Во время установки корпус цилиндра замка следует прижать к наружной обшивке двери с внутренней стороны. Дверная ручка 1 установлена на двери неплотно.

Далее установка выполняется в обратной последовательности.
В заключение необходимо проверить работу дверной ручки и замка, так как при неправильной регулировке и фиксации гибкого троса дверь может не открываться.
