8.1.25. Подъемно-сдвижной люк со стеклянной панелью

Принцип действия
При включенном зажигании подъемно-сдвижной люк открывается и закрывается при помощи поворотного переключателя. Люк откидывается при нажатии на него и закрывается, если его потянуть в обратную сторону.
При выключенном зажигании подъемно-сдвижной люк можно открывать и закрывать, пока не будет открыта либо водительская, либо передняя правая дверь.
На поворотный переключатель нанесены отметки, обозначающие заданное положение стеклянной панели люка.

Регулировка положения сдвижного люка

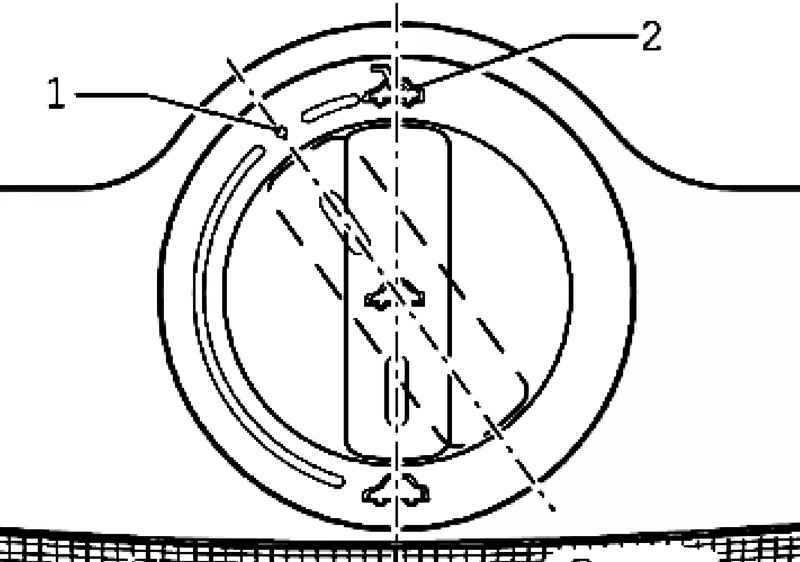

Рис. 8.43. Регулировка положения сдвижного люка


Открыв подъемно-сдвижной люк, повернув переключатель в положение 1, так называемое комфортное положение, вы защитите себя от посторонних шумов при быстрой езде, которые могут появиться при полностью открытом люке в положении переключателя 2 (рис. 8.43).
Подъемно-сдвижной люк оснащен ограничителем усилия при закрытии. Если во время закрытия люк столкнется с каким-либо препятствием, он автоматически откроется вновь.
Дополнительно люк оснащен также функцией аварийного закрытия. При появлении проблем с закрыванием люка, его можно закрыть принудительным образом, нажав на переключатель, который должен находиться для этого в положении «Schiebedach geschlossen/Люк закрыт».
Однако при аварийном закрывании люка ограничитель усилия отключается.
Привод подъемно-сдвижного люка защищен от перегрева временным ограничителем. Защитный механизм включается после приблизительно 2-минутного непрерывного использования привода люка. После фазы охлаждения защитный механизм снова отключается.
При отсутствии напряжения в бортовой сети подъемно-сдвижной люк также можно открыть и закрыть шестигранным ключом. Шестигранный ключ находится на внутренней стороне облицовки плафона внутреннего освещения.
