8.1.19. Регулировка двери

Для правильной регулировки двери необходимо ослабить шарнир двери на стойке. Другие меры, например подтяжка двери вверх, неэффективны. При последующей нагрузке дверь снова просядет.

Для этих целей используйте ключ для регулировки двери 3320 вместе с насадкой для 3320 3320/ 2.

При необходимости открутить верхний шарнир двери на стойке А изнутри можно использовать насадку-переходник 3320/ 1. Для этого должна быть снята передняя панель.

При установке новой наружной обшивки двери каркас навесных агрегатов не затрагивается.

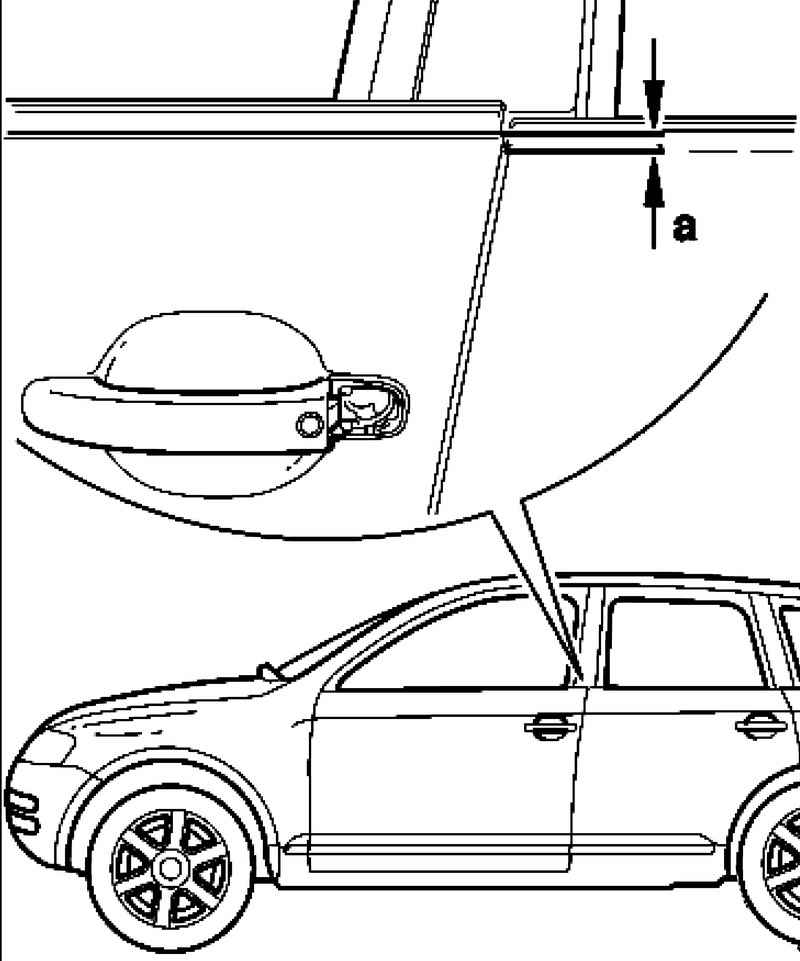

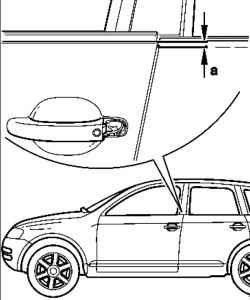

Рис. 8.25. Регулировка передней двери

Задняя кромка наружной обшивки двери устанавливается выше примерно на 2 мм относительно двери, размер a (рис. 8.25).

После установки каркаса навесных агрегатов дверь опускается на эти 2 мм.

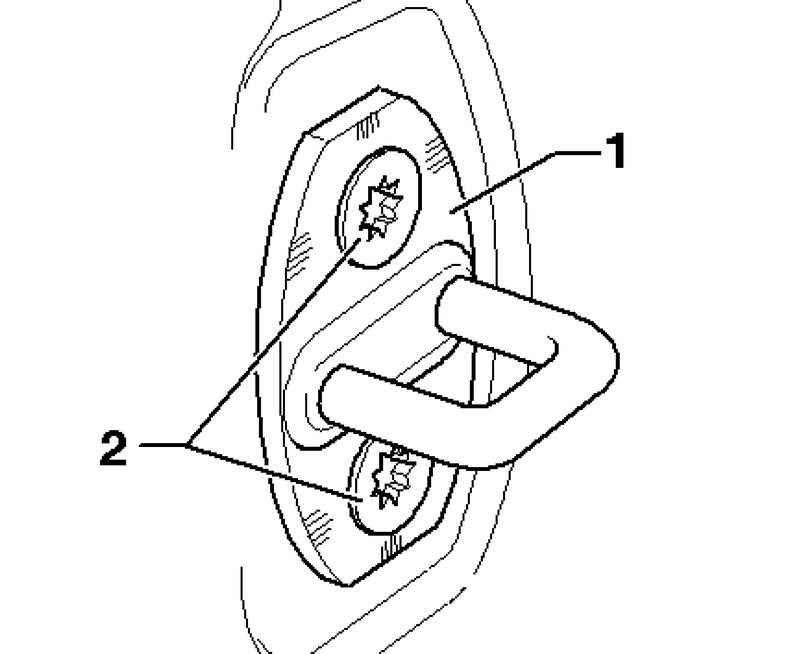

Рис. 8.26. Петля замка двери

Ослабьте петлю замка 1, ослабив болты 2 на стойке B (рис. 8.26).

ПРИМЕЧАНИЕ Для регулировки передней двери автомобиль должен находиться на земле. Описание регулировки приводится только для правой передней двери. Регулировка левой двери выполняется аналогично. Передняя дверь должна закрываться полностью без дополнительных усилий и не шататься («играть»). После регулировки петли замка дверь не должно прижимать вверх или вниз. Регулировать петлю замка можно если передняя дверь не стыкуется с задней.

Отрегулируйте переднюю дверь при, подогнав петлю замка 1 так, чтобы передняя дверь в закрытом состоянии стыковалась с задней (пропадет шум на скорости).

Затяните болты 2 петли замка 1.

Моменты затяжки: болты (2) 20 Н·м.
