12.14. Снятие и установка вещевого ящика

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

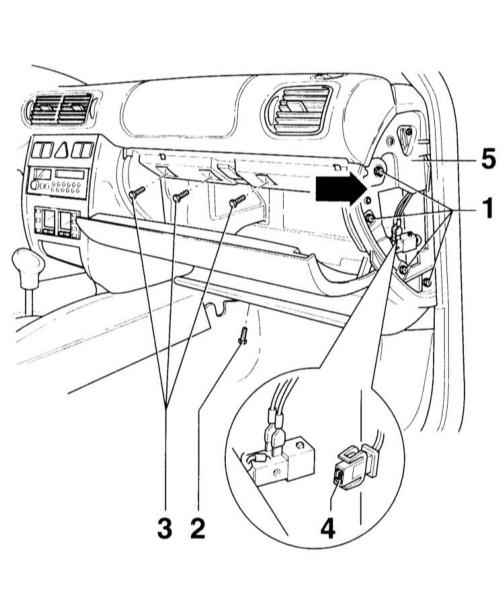

1. Отсоедините и снимите боковую крышку панели приборов.
	2. Расстыкуйте разъем –4– лампы освещения вещевого ящика.
3. Выверните 4 винта крепления –1–.
4. Выверните винт –2–.
5. Откройте крышку вещевого ящика и выверните 3 винта –3–.
6. Откройте боковую крышку и выверните 3 винта –3–.
7. Выньте вещевой ящик.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вставьте на место вещевой ящик.
2. Установите и зафиксируйте боковую –5–.
3. Вверните винты –3– и затяните их моментом 4 Н•м и закройте крышку,.
4. Затяните винты –2– моментом 4 Н•м.
5. Затяните винты –1– моментом 4 Н•м.
6. Состыкуйте разъем –4– лампы освещения вещевого ящика.
7. Установите на место боковую крышку панели приборов.
