12.18. Снятие и установка облицовки двери задка

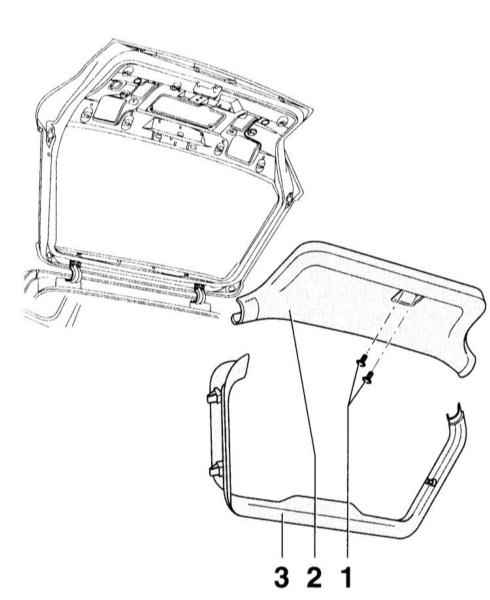

СНЯТИЕ НИЖНЕЙ ОБЛИЦОВКИ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте крышку.
	2. Выверните 2 винта крепления –1– из облицовки ручки.
3. Отсоедините с помощью отвертки облицовку –2–.
4. Снимите облицовку.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите облицовку –2– и зафиксируйте ее.
2. Вверните винты –1– в облицовку ручки.

СНЯТИЕ ВЕРХНЕЙ ОБЛИЦОВКИ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите облицовку внизу –2–.
2. Отсоедините облицовку –3– с помощью отвертки слева, справа и вверху.
3. Снимите облицовку.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите на место облицовку –3– и зафиксируйте ее слева, справа и вверху.
2. Установите облицовку внизу –2–.
