12.45. Снятие и установка облицовки двери

Обшивка двери

СНЯТИЕ

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Откройте дверь.
2. Выверните винт –1– из ручки –2–.
3. Выньте облицовку ручки вниз из обшивки двери –3–.
4. Выверните 2 винта –4–.
5. Выверните 2 винта –5–.
6. Выньте облицовку двери примерно на 20 см вверх из каркаса двери. 6 – подкладка стопора.
7. Выньте изоляцию обшивки.

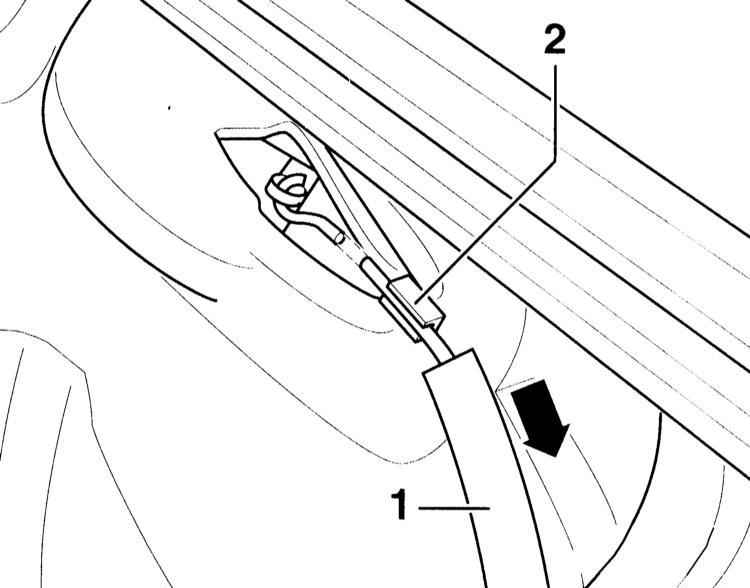

	8. Выньте трос внутреннего привода –1– из направляющей –2– и отсоедините.

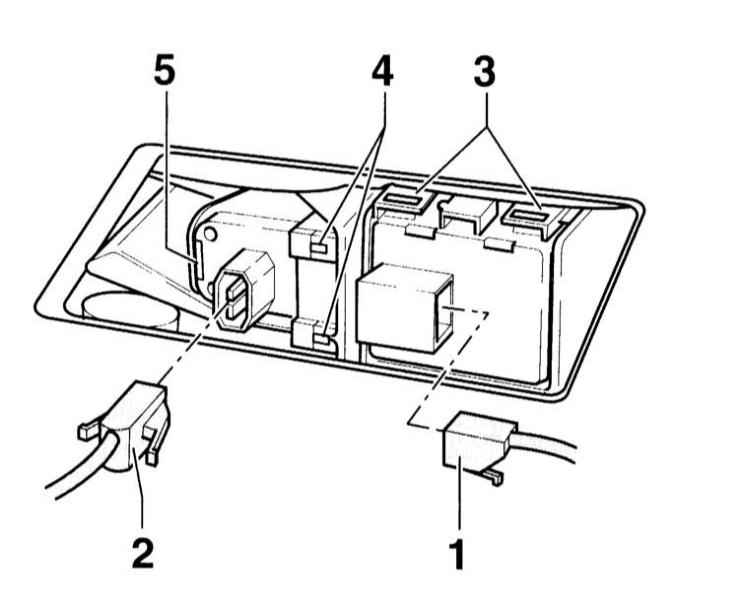

	9. Расстыкуйте разъем –1– выключателя привода стеклоподъемника. 3 – стопорные планки.
10. Расстыкуйте разъем –2– выключателя привода механизма регулировки зеркала. 4 – рычаг, 5 – планка.
11. Снимите обшивку двери –3–.

УСТАНОВКА

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите обшивку двери.
2. При необходимости соедините подкладки крючка –6–.
3. Соедините выключатель привода стеклоподъемника и механизма регулировки зеркала.
	4. Соедините трос внутреннего привода двери и вставьте в направляющую, обратитесь к иллюстрации. Вставьте пенопластовый элемент уплотнения.
5. Прижмите обшивку к каркасу двери и закрепите вверху винтами –5–.
6. Затяните винты –4– моментом 2.5 Н•м.
7. Вставьте облицовку ручки –2– снизу в обшивку двери и закрепите винтом –1– моментом 1.5 Н•м.
