2.9.14. Снятие и установка распредвалов

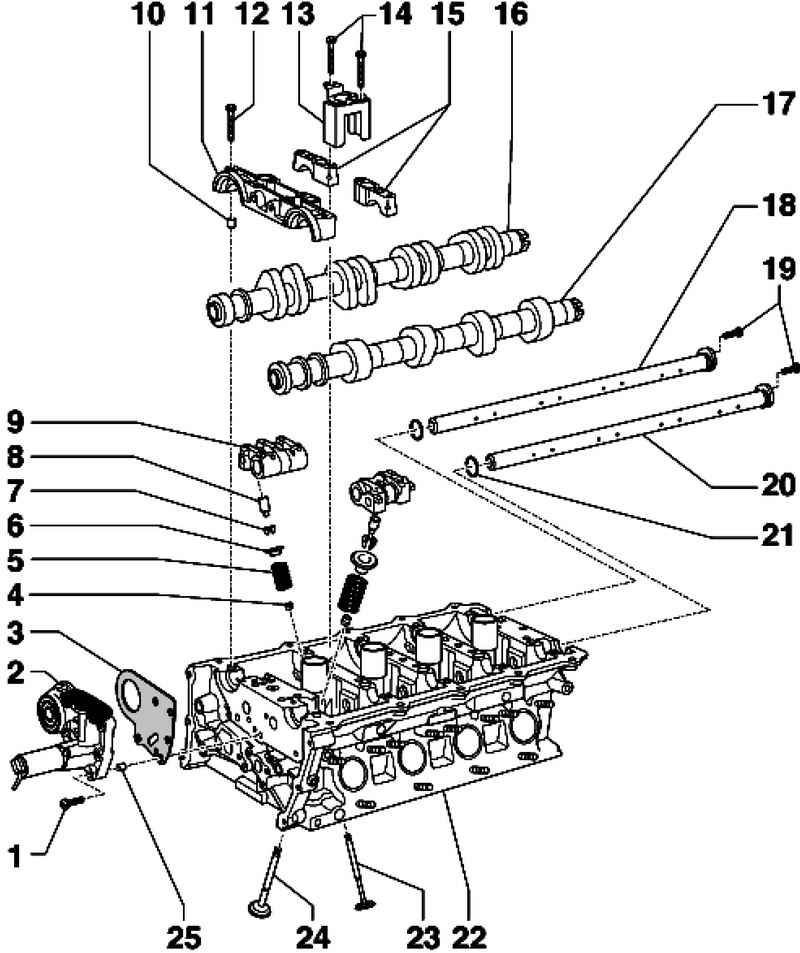

Рис. 2.459. Компоненты клапанного механизма: 1 – болт 5 Н·м + довернуть на +90° (1/4 об.); 2 – корпус электромагнитных клапанов регулирования фаз газораспределения; 3 – прокладка; 4 – маслосъемный колпачок; 5 – пружина клапана; 6 – тарелка пружины клапана; 7 – сухарь клапана; 8 – гидравлический толкатель; 9 – роликовый рычаг; 10 – установочная втулка; 11 – двойная крышка подшипников; 12 – болт 5 Н·м + довернуть на +90° (1/4 об.); 13 – маслоотделитель; 14 – болт 5 Н·м + довернуть на +90° (1/4 об.); 15 – крышка подшипника; 16 – впускной распредвал; 17 – выпускной распредвал; 18 – вал роликовых рычагов клапанов, сторона впуска; 19 – болт 10 Н·м; 20 – вал роликовых рычагов клапанов, сторона выпуска; 21 – уплотнительное кольцо вала рокеров; 22 – головка блока цилиндров; 23 – впускной клапан; 24 – выпускной клапан; 25 – установочная втулка

ПРИМЕЧАНИЕ Снятие и установка ГБЦ описаны на примере правой ГБЦ.

Снимите двигатель.

Отсоедините двигатель от коробки передач.

Снимите цепи привода распределительных валов с этих валов.

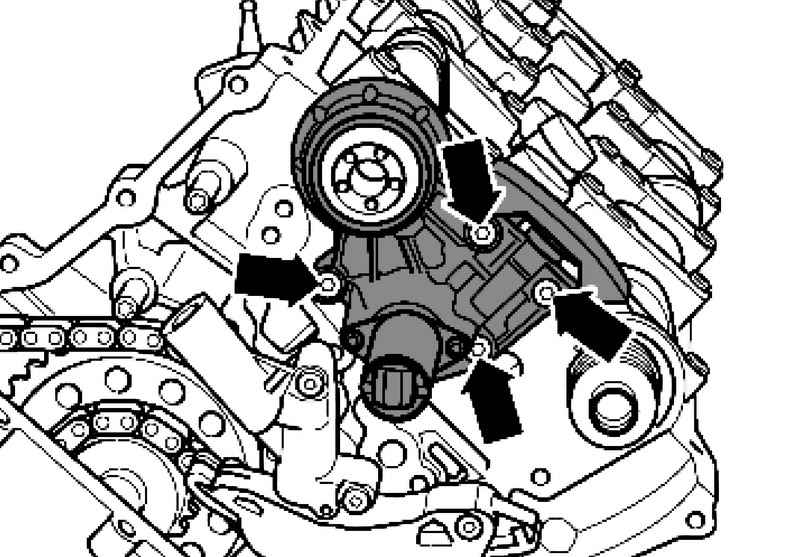

Рис. 2.460. Корпус электромагнитных клапанов регулирования фаз газораспределения

Снимите корпус электромагнитных клапанов регулирования фаз газораспределения (рис. 2.460).

Отверните крышки подшипников 1, Е3, E5, A3 и A5.

Снимите маслоотделитель.

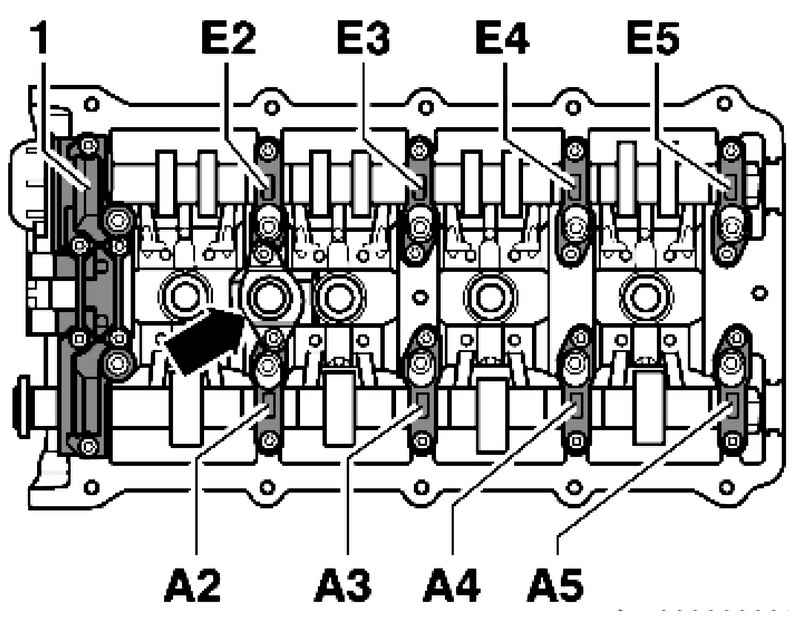

Рис. 2.461. Порядок отворачивания крышек подшипников

Поочередно перекрестно отверните и снимите крышки подшипников E2, E4, А2 и А4 распредвалов впускных и выпускных клапанов (рис. 2.461).

Снимите распредвалы впускных и выпускных клапанов.

Коленчатый вал должен быть зафиксирован в положении ВМТ при помощи болта-фиксатора.

ПРИМЕЧАНИЕ Замените болты/ винты, затягиваемые на определенный угол, а также уплотнительные кольца, манжетные уплотнения и прокладки.

Вставляйте распредвалы в положении ВМТ в ГБЦ.

Передние шлицы в распределительных валах должны находиться параллельно верхнему краю ГБЦ и на одном уровне с ним.

Уложите крышки подшипников E2, E4, А2 и А4.

Установите маслоотделитель.

На правой ГБЦ между крышками подшипников E4 и А2.

На левой ГБЦ между крышками подшипников E2 и А2.

Поочередно перекрестно завернуть крышки подшипников E2, E4, А2 и А4 распредвалов впускных и выпускных клапанов (рис. 2.461).

Перекрестно заверните оставшиеся крышки подшипников.

ПРИМЕЧАНИЕ Следите за правильностью установки центровочных втулок крышек подшипников 1.

Дальнейшая установка осуществляется в обратной последовательности.

Установите цепи привода распределительных валов.

Установите двигатель.

Крышка подшипника к ГБЦ*: 5 Н·м +90°**.

Корпус электромагнитных клапанов регулирования фаз газораспределения*: 5 Н·м +90°**.

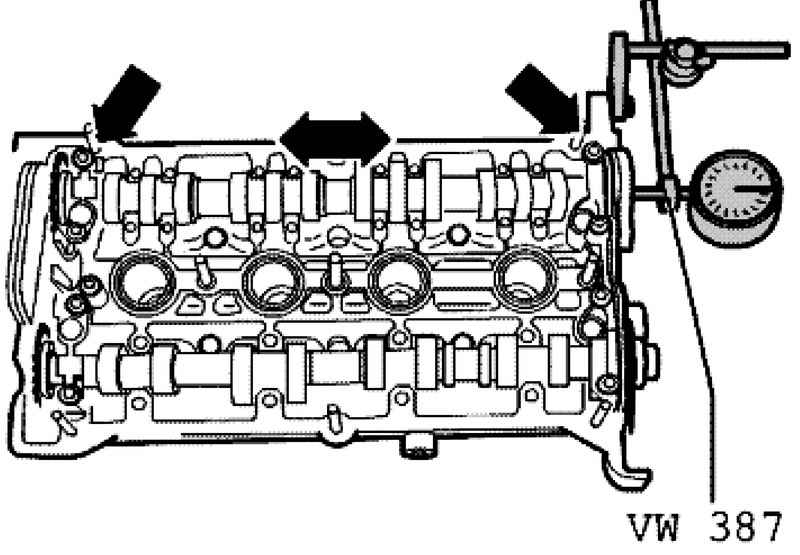

Рис. 2.462. Проверка осевого смещения распредвалов

Установите распредвалы в ГБЦ и приверните вместе с внешними крышками подшипников.

Закрепите универсальный штатив для индикатора с индикатором часового типа на ГБЦ.

Предельный износ распредвала впускных и выпускных клапанов.

Осевое смещение: макс. 0,20 мм
