2.9.7. Снятие и установка ведомого диска

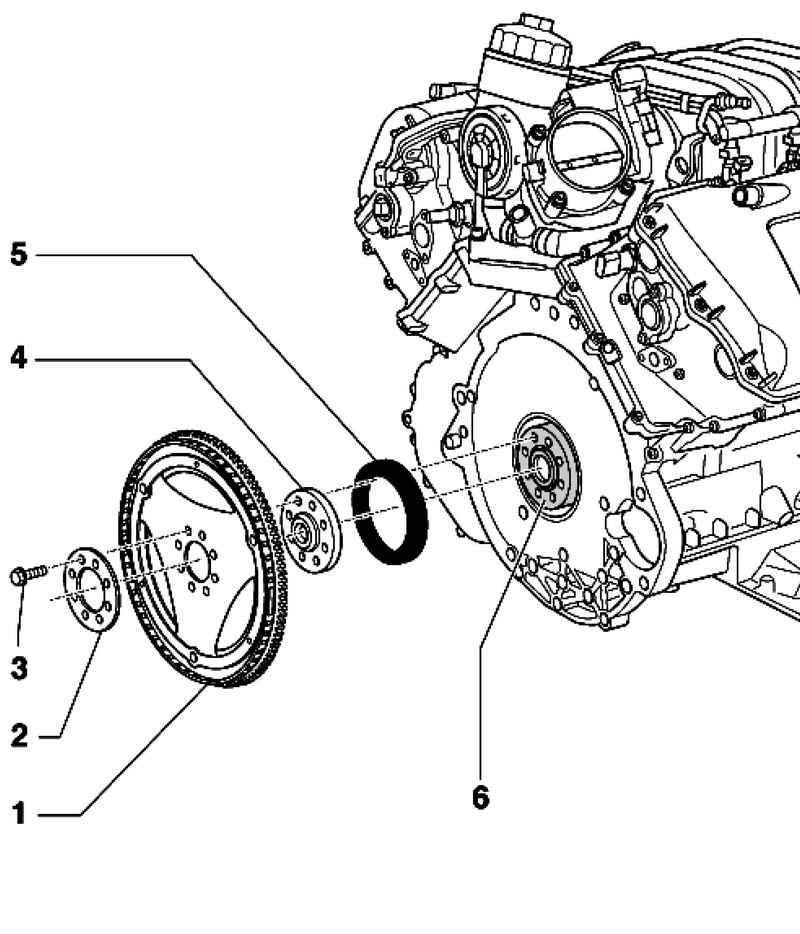

Рис. 2.402. Компоненты ведомого диска: 1 – ведомый диск; 2 – подкладная шайба; 3 – специальный болт; 4 – компенсационная шайба; 5 – сальник коленвала со стороны цепного привода; 6 – коленчатый вал

Снятие

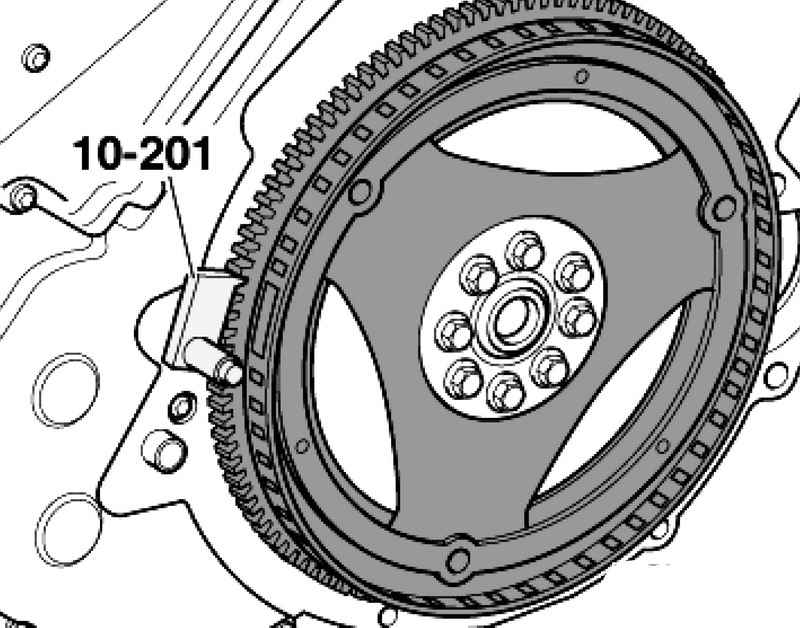

Рис. 2.316. Установка фиксатора на ведомый диск

Пометьте сторону ведомого диска и подкладной шайбы, обращенную к двигателю (рис. 2.316).

Установите ключ для фиксации для откручивания болтов.

Открутите ведомый диск.

Установка

Установите в обратной последовательности, при этом необходимо учтите следующее.

Установите ведомый диск с подкладной шайбой.

Для крепления используйте новые болты.

Установите ключ для фиксации для затяжки болтов.

Момент затяжки

Ведомый диск к коленвалу*: 30 Н·м + 90°**

* Замените болты.

** 90° соответствуют одной четверти полного оборота.
