| 1. Трос привода вставить из моторного отгона
через передний щит кузова. |
| 2. Надеть на наконечник троса втулку 5 и шайбу
6. |

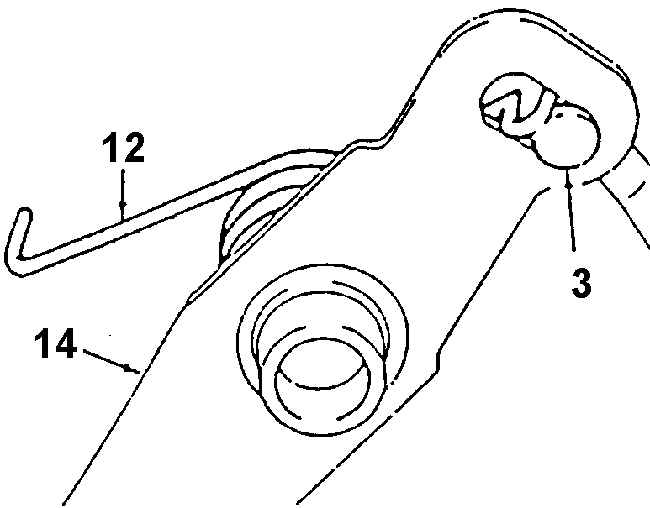

| 3. Прикрепить наконечник троса и возвратную
пружину 12 к педали 14.
|
| 4. Установить педаль 14 между косынками 10.
|
| 5. Вставить в отверстия косынок 10 и педали
14 ось 1.
|

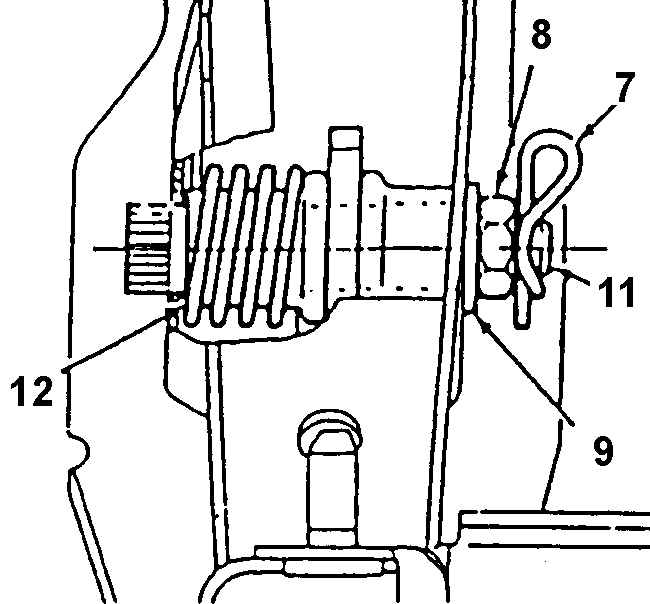

| 5а. Перед монтажом смазать ось консистентной
смазкой с обозначением N1052349. |
| 5б. Надеть шайбу 9. |
| 5в. Навернуть гайку 8. |
| 5г. Вставить шплинт 7. |
|
5д. Вставить возвратную пружину 12 в косынку 10.
|
| 6. Выключатель блокировки запуска двигателя.
|

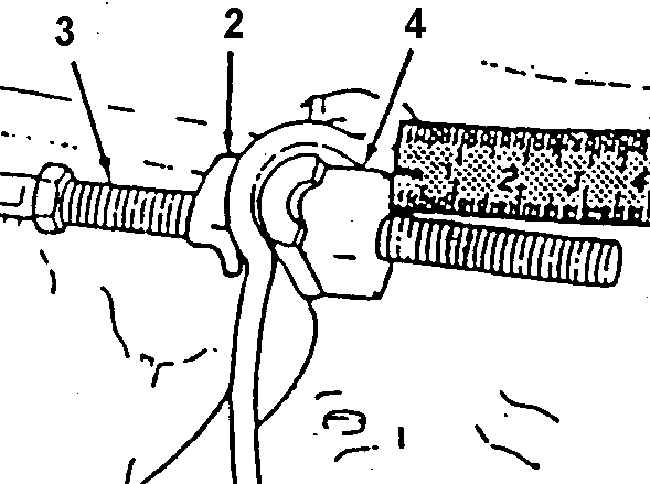

| 7. Наконечник 3 троса к рычагу валика 1 выключения
сцепления.
|

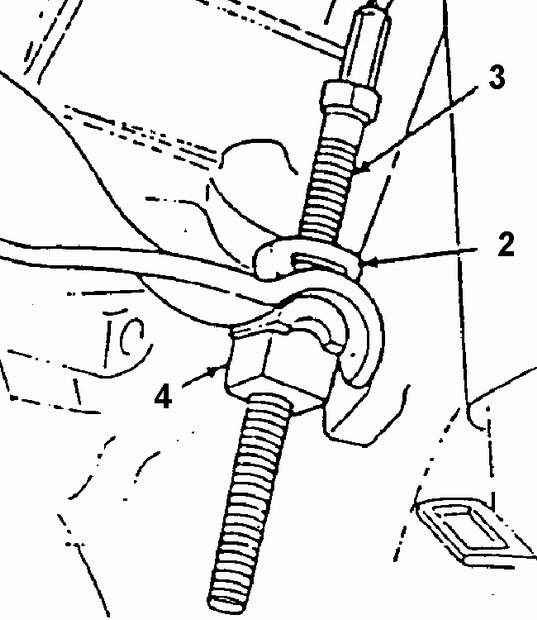

| 8. Навернуть гайку 4 в положение, которое она
занимала до демонтажа троса.
|
| 9. Отрегулировать трос привода.
|
| 10. Зажим 2.
|
| 11. Отрицательный провод батареи.
|

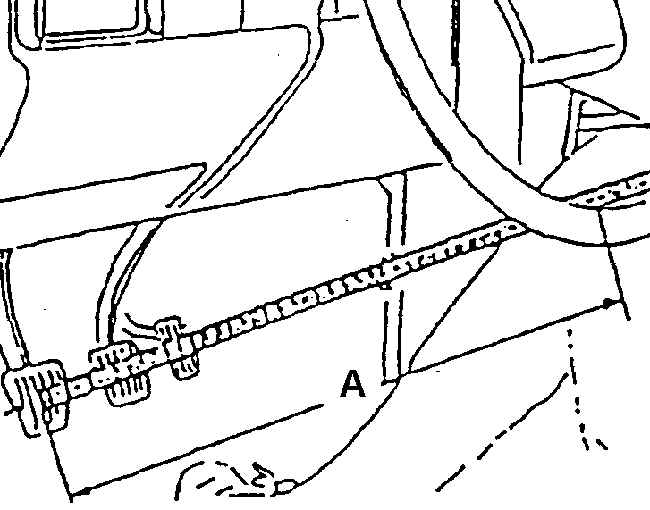

При правильной
регулировке хода педаль сцепления должна располагаться выше тормозной
педали. Свободный ход педали сцепления должен отсутствовать.
