19.41. Задний комбинированный фонарь

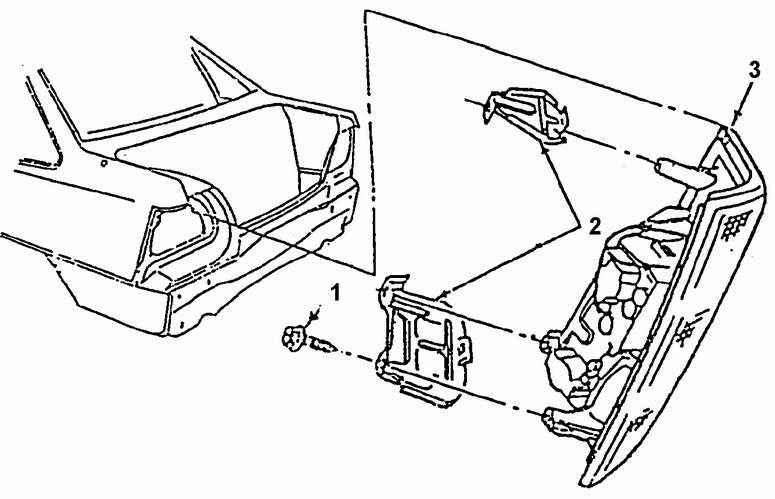

Задний комбинированный фонарь

1. ВИНТЫ
2. КРОНШТЕЙНЫ
3. ФОНАРЬ В СБОРЕ

Задние комбинированные фонари крепятся к кузову с помощью винтов. Для замены неисправных ламп необходимо снять левую или правую крышки (кузов хетчбек) или нижнюю заднюю панель отделки кузова (седан). Затем вынуть заменяемые лампы из корпуса фонаря.

Снять или отсоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отрицательный провод батареи.

2. Крышку, закрывающую доступ квинтам (кузов хетчбек).

3. Нижнюю заднюю панель отделки кузова (седан)

4. Вывернуть 3 винта крепления комбинированного фонаря. Вынуть фонарь в сборе из углублений кузова и снять кронштейны.

5. Отсоединить электрический разъем.

6. Комбинированный фонарь с автомобиля.

Установить или присоединить

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Комбинированный фонарь на автомобиль. Присоединить электрический разъем.

2. Кронштейны фонаря.

3. Ввернуть крепежные винты.

4. Нижнюю заднюю панель отделки кузова (седан).

5. Крышку, закрывающую доступ к винтам (кузов хетчбек).

6. Отрицательный провод батареи.
