7.6. Проверка и регулировка зазора между контактами прерывателя

Зазор между контактами прерывателя регулируют раз в 15 тыс. км или чаще, если необходимо (см. раздел «Диагностика» ).

Проверка и регулировка зазора между контактами прерывателя

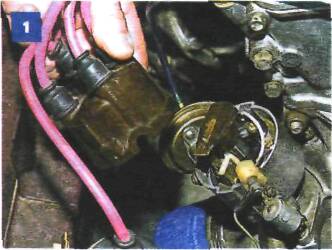

Снимаем крышку распределителя, не вынимая из нее высоковольтные провода, и отводим крышку в сторону.

Проворачиваем коленчатый вал двигателя за храповик так, чтобы пластмассовый упор рычажка подвижного контакта оказался на вершине выступа кулачка и зазор между контактами стал максимальным. Операции по проверке и регулировке зазора между контактами прерывателя для наглядности показаны на снятом распределителе.

Снимаем ротор распределителя (см. «Снятие крышки и ротора распределителя зажигания» ).

Проверка и регулировка зазора между контактами прерывателя

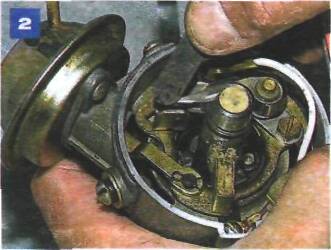

Плоским щупом проверяем зазор между контактами прерывателя. Оптимальная величина зазора - 0,45 мм.

При необходимости регулировки ослабляем отверткой два винта крепления пластины неподвижного контакта:

Проверка и регулировка зазора между контактами прерывателя

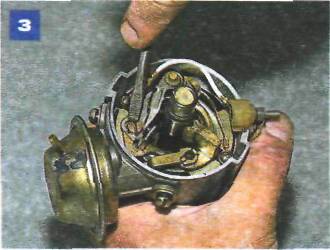

один — со стороны вакуумного регулятора опережения зажигания...

Проверка и регулировка зазора между контактами прерывателя

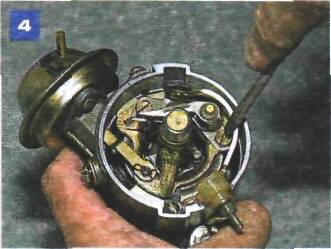

...и второй — со стороны контакта провода от катушки зажигания.

Проверка и регулировка зазора между контактами прерывателя

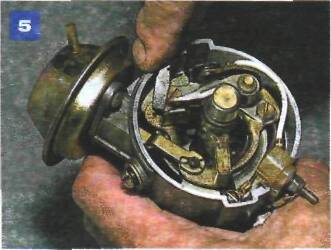

Вставляем отвертку в паз пластины неподвижного контакта и, сдвигая пластину, добиваемся необходимого зазора между контактами, после чего затягиваем винты крепления пластины.

Винты крепления пластины неподвижного контакта прерывателя не следует затягивать слишком сильно, чтобы не повредить подшипник подвижной пластины прерывателя.

После регулировки зазора между контактами прерывателя необходимо проверить и при необходимости отрегулировать угол опережения зажигания (см. «Регулировка момента зажигания»). Для замены контактной группы отсоединяем провод конденсатора от контактного болта крепления наконечника провода распределителя (см. «Разборка распределителя зажигания» ).

Проверка и регулировка зазора между контактами прерывателя

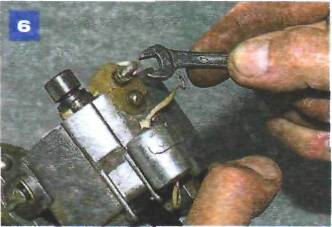

Ключом «на 7» отворачиваем гайку контактного болта,...

Проверка и регулировка зазора между контактами прерывателя

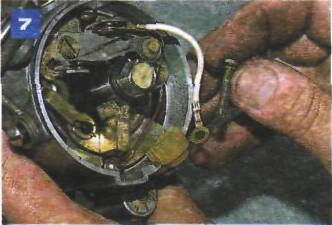

...вынимаем болт и снимаем с него наконечник провода.

Отворачиваем два винта крепления пластины неподвижного контакта...

Проверка и регулировка зазора между контактами прерывателя

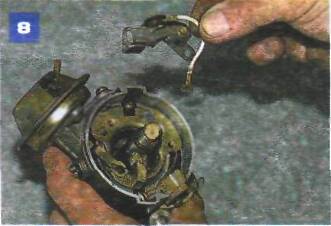

...и снимаем контактную группу прерывателя.

Устанавливаем новую контакную группу в обратной последовательности и регулируем зазор между контактами. Устанавливаем ротор и крышку распределителя в обратной последовательности.
