13.20.2. Задний ротор датчика

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

Проверьте зазор между ротором и датчиком частоты вращения колеса.

Зазор: 0,7±0,4 мм

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите задний тормозной барабан.

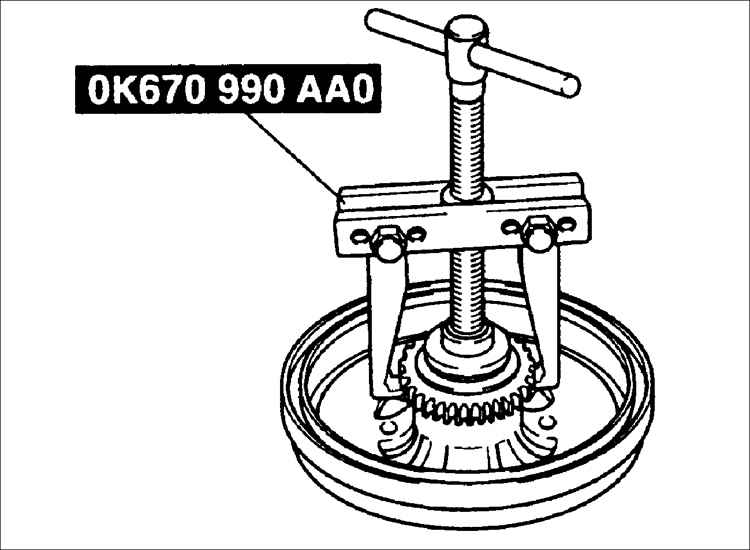

	2. Специальным инструментом OK670 990 AA0 снимите ротор датчика.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Специальным инструментом установите ротор датчика.

2. Установите задний тормозной барабан.
