13.8.2. Свободный ход педали тормоза

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. С выключенным двигателем нажмите педаль тормоза несколько раз, для того чтобы убрать разрежение в вакуумном усилителе тормозов.

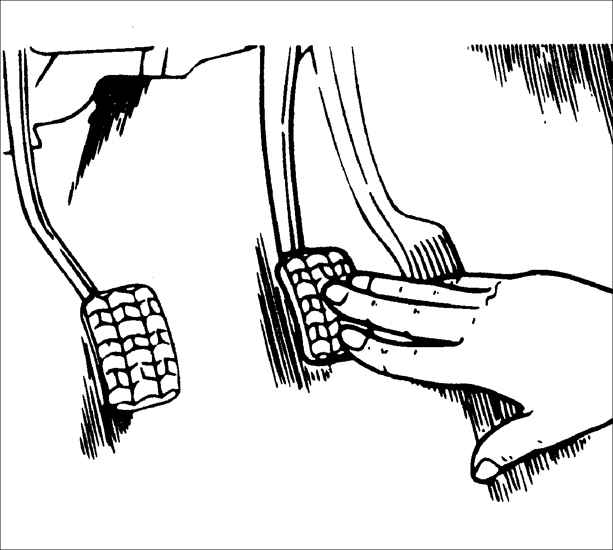

	2. Рукой нажмите педаль тормоза до появления ощутимого сопротивления и измерьте свободный ход педали. Свободный ход педали тормоза: 47 мм

Регулировка

ПОРЯДОК ВЫПОЛНЕНИЯ

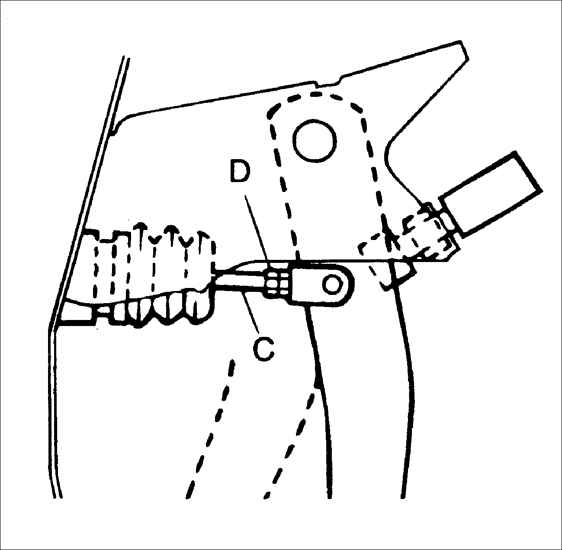

1. Ослабьте контргайку D и, вращая толкатель C, отрегулируйте свободный ход педали тормоза.
2. Проверьте высоту установки педали тормоза и работу стопсигналов.
	3. Затяните контргайку D. Момент затяжки: 23,534,3 Н•м
4. Проверьте высоту установки педали тормоза и действие стопсигналов
