16.2. Передний бампер

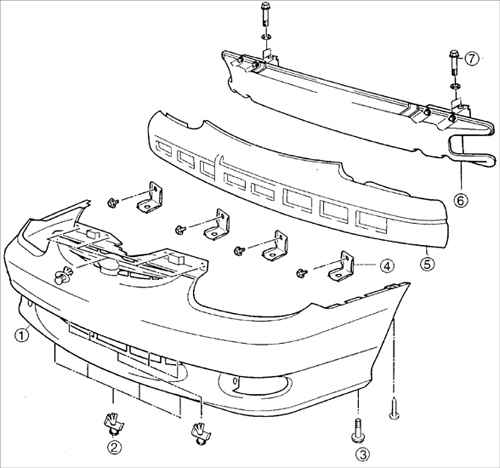

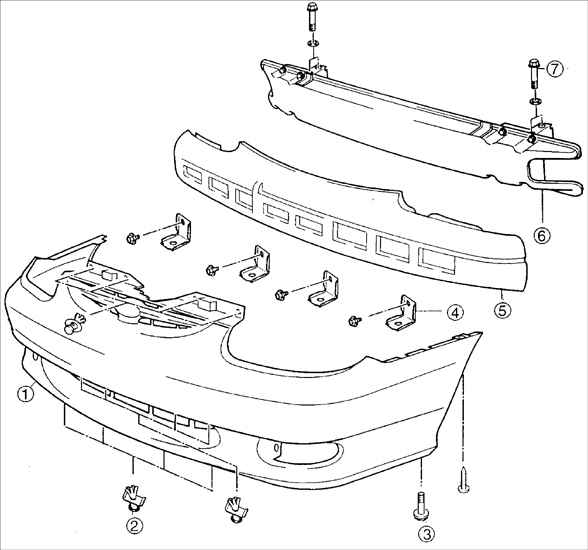

Передний бампер

1 – накладка бампера;
2 – зажим;
3 – болт;
4 – кронштейн бампера;

5 – пенный поглотитель энергии;
6 – усилитель бампера;
7 – болт крепления бампера

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

Визуально проверьте состояние накладки переднего бампера на отсутствие повреждений и проверьте надежность крепления бампера.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

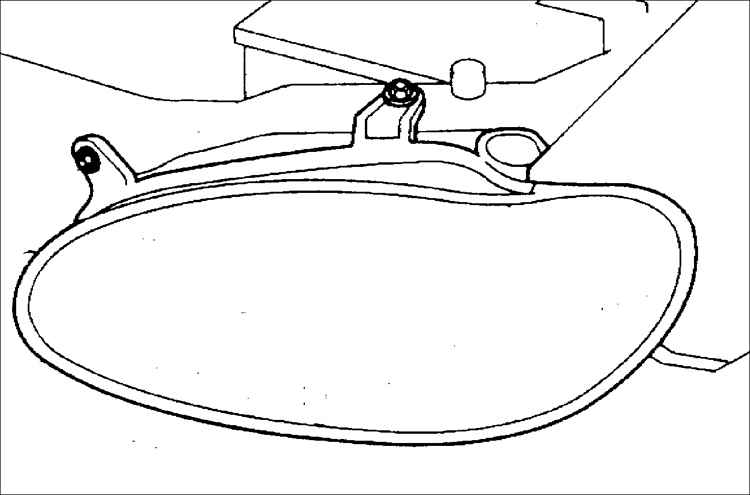

1. Снимите левую фару.
	2. Снимите правую фару.

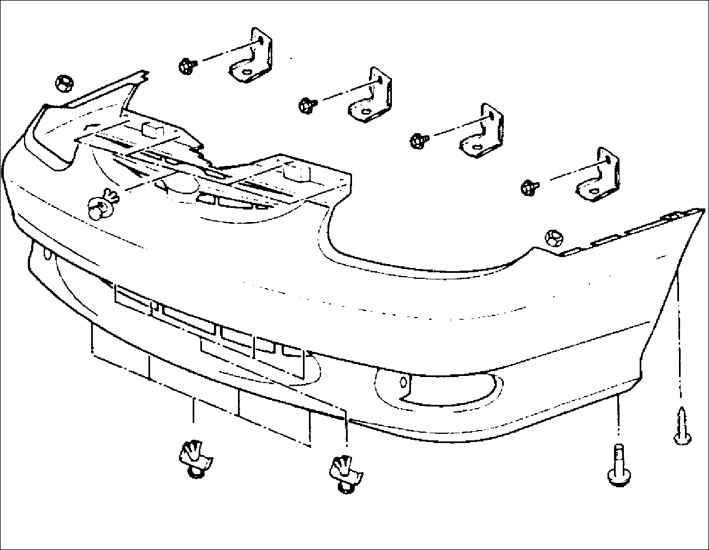

3. Выверните гайки крепления верхней части левой стороны бампера.
	4. Выверните гайки крепления верхней части правой стороны бампера.
5. Удалите три зажима из основания левого грязезащитного щитка.
6. Удалите два зажима из левой стороны расположенные под крышкой.
7. Нажимая на грязезащитный щиток, выверните один винт из левой стороны бампера.
	8. Повторите эти операции для правой стороны.
	9. Удалите четыре зажима из основания бампера.
10. Удалите шесть зажимов из верхней части бампера.

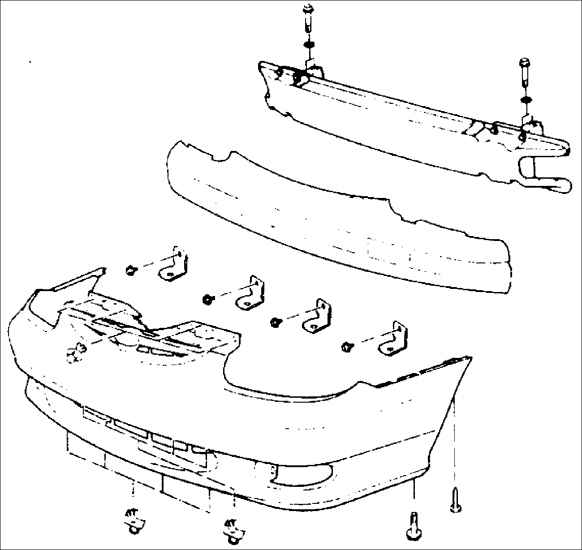

11. Выверните два болта из левой опоры бампера.
12. Повторите эти операции для правой стороны.
13. Снимите передний бампер.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

Установите передний бампер в последовательности, обратной снятию.

Момент затяжки: 31–38 Н•м
