16.67. Тяги стеклоочистителя

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите рычаги стеклоочистителя.
2. Снимите двигатель стеклоочистителя.

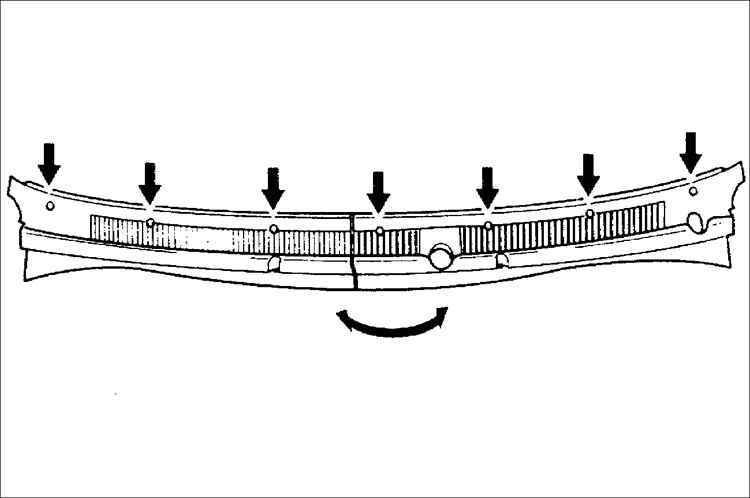

3. Выверните семь винтов и освободите четыре зажима крепления решетки вентиляционной камеры, расположенной в основании ветрового стекла.
	4. Снимите решетку вентиляционной камеры.

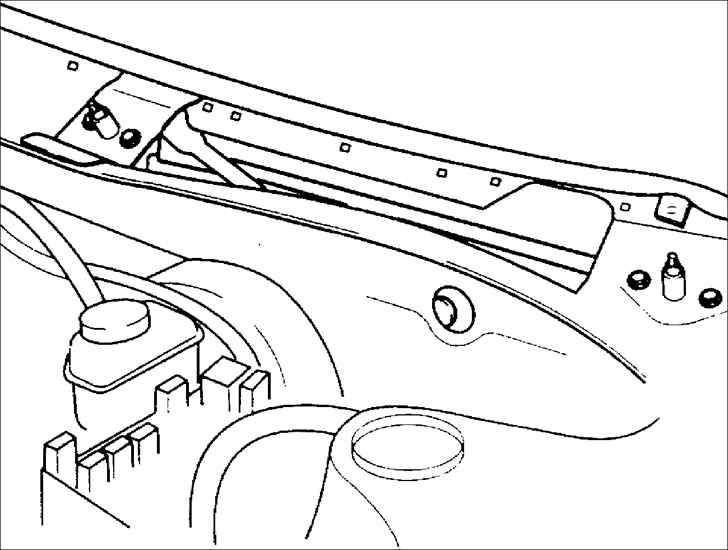

5. Выверните четыре гайки крепления осей шарниров тяг.

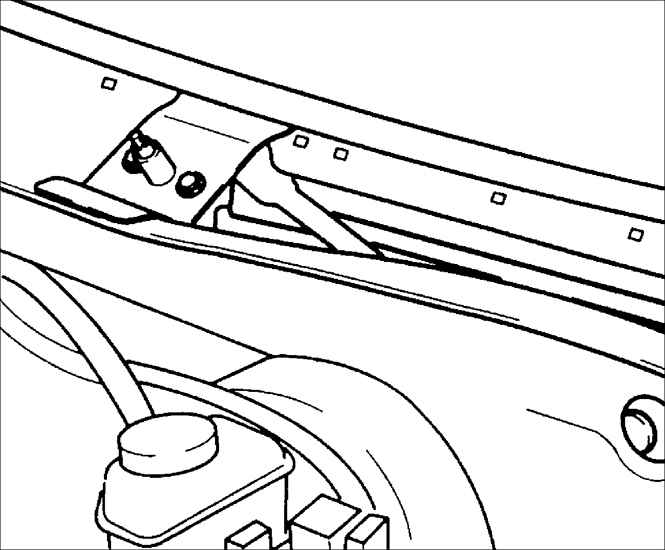

	6. Снимите тяги стеклоочистителя из вентиляционной камеры, перемещая их в сторону водителя.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Вставьте тяги стеклоочистителя в вентиляционную камеру, перемещая их со стороны водителя.
2. Установите оси шарниров и закрепите их болтами и гайками.
	3. Установите тягу привода стеклоочистителя на кривошип двигателя.
4. Установите двигатель стеклоочистителя.
5. Установите решетку вентиляционной камеры.
6. Установите рычаги стеклоочистителя.

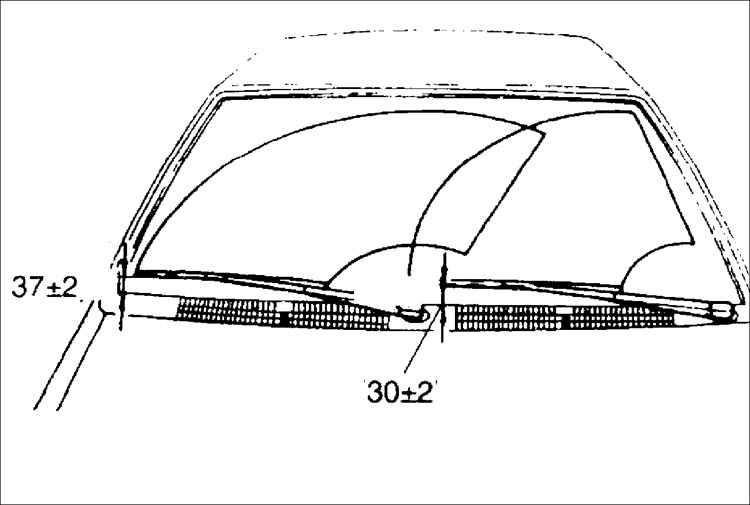

	7. Проверьте работу щеток стеклоочистителя. Щетка стеклоочистителя со стороны водителя должна находиться на расстоянии 30±2 мм от основания ветрового стекла, а щетка со стороны переднего пассажира – на расстоянии 37±2 мм от основания ветрового стекла.
