16.39. Панель управления отоплением и вентиляцией

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите верхнюю декоративную накладку панели приборов.

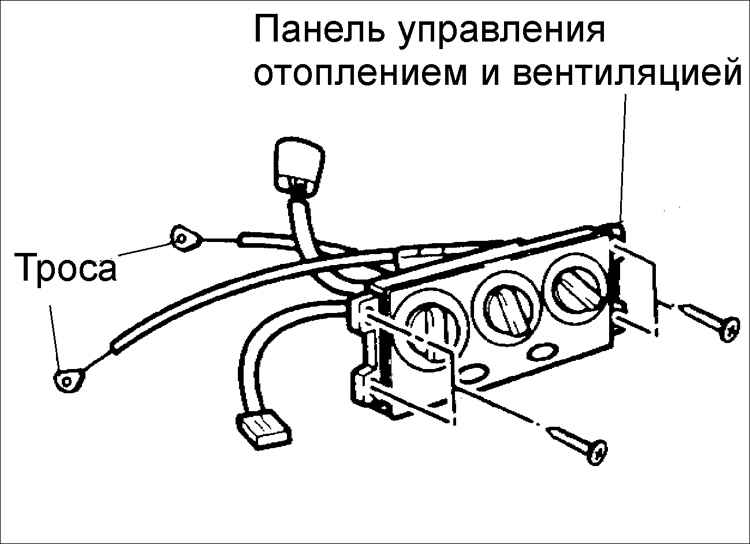

2. Выверните четыре винта.
	3. Вытяните панель управления отоплением и вентиляцией из гнезда.
4. Отсоедините электрический разъем от задней части блока управления отоплением и вентиляцией.
5. Выверните два винта и снимите вещевой ящик.
6. Освободите зажимы и отсоедините трос управления температурой и трос контроля от блока отопителя.
7. Снимите панель управления отоплением и вентиляцией.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Приставьте панель управления отоплением и вентиляцией к гнезду в панели приборов.
2. Подсоедините к блоку отопителя и закрепите зажимами трос управления температурой и трос контроля.
3. Установите вещевой ящик и закрепите двумя винтами.
4. Подсоедините электрический разъем к задней части блока управления отоплением и вентиляцией.
5. Установите панель управления отоплением и вентиляцией в панель приборов и закрепите четырьмя винтами.
6. Установите верхнюю декоративную накладку панели приборов.
