16.33. Воздуховоды системы отопления и вентиляции

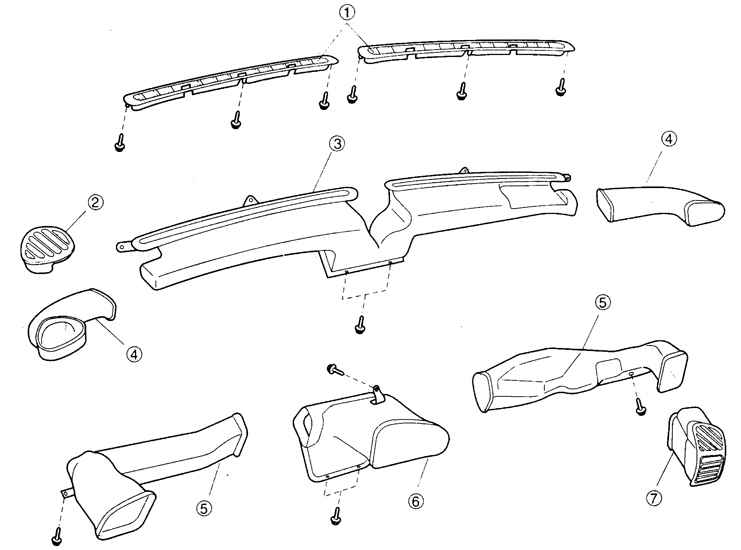

1 – левая и правая решетки отопителя ветрового стекла;
2 – боковая решетка отопителя;
3 – воздуховод отопителя;

4 – воздуховод антиобледенителя;
5 – боковые воздуховоды;
6 – центральный воздуховод;
7 – решетка воздуховода

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выверните винты крепления воздуховодов к панели приборов.
2. Снимите правый и левый воздуховоды антиобледенителя.
3. Снимите правый и левый боковые воздуховоды.
4. Снимите центральный воздуховод.
5. Снимите воздуховод отопителя.
6. Снимите левую и правую решетки отопителя ветрового стекла.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите левую и правую решетки отопителя ветрового стекла.
2. Установите воздуховод отопителя.
3. Установите центральный воздуховод.
4. Установите правый и левый боковые воздуховоды.
5. Установите правый и левый воздуховоды антиобледенителя.
6. Вверните винты крепления воздуховодов к панели приборов.
