16.21. Комбинация приборов

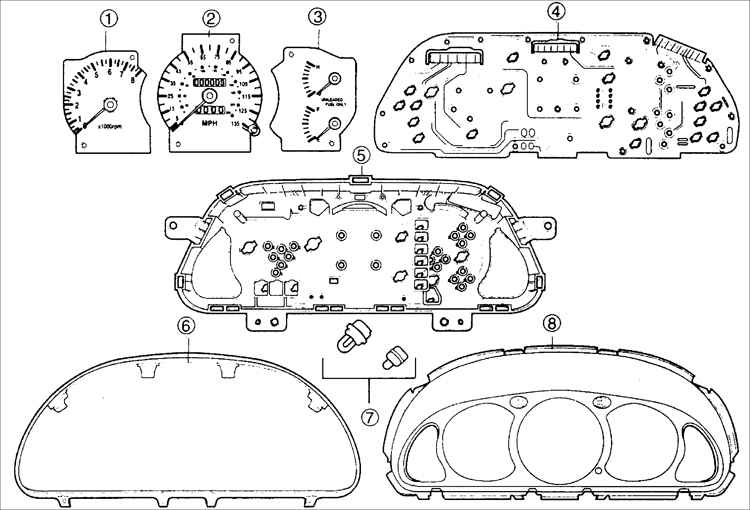

1 – тахометр;
2 – спидометр со счетчиками суточного и общего пробега автомобиля;
3 – указатели запаса топлива и температуры охлаждающей жидкости;

4 – печатная плата;
5 – корпус комбинации приборов;
6 – стекло;
7 – лампа накаливания;
8 – отделка комбинации приборов

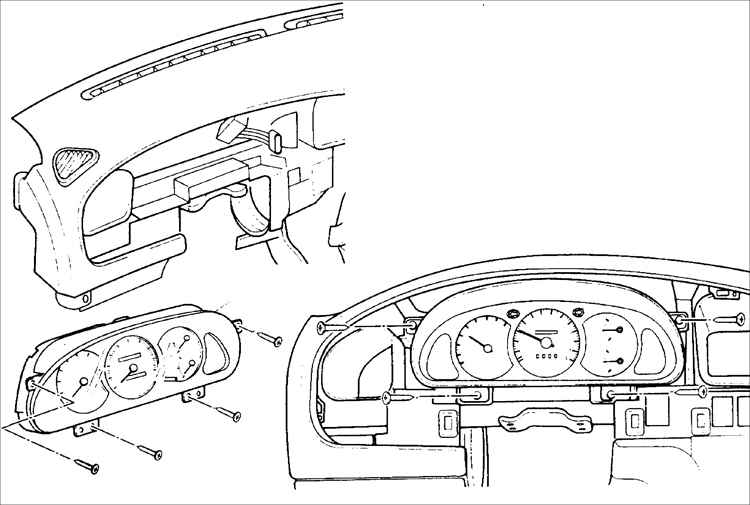

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите пепельницу.
2. Снимите верхнюю декоративную накладку панели приборов.
3. Снимите отделку комбинации приборов.
4. Выверните четыре винта.
5. Вытяните комбинацию приборов из панели приборов.
6. Отсоедините три разъема от комбинации приборов.
7. Снимите комбинацию приборов.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите комбинацию приборов к панели приборов.
2. Подсоедините три разъема к комбинации приборов.
3. Вставьте комбинацию приборов в панель приборов.
4. Вверните четыре винта крепления комбинации приборов.
5. Установите отделку комбинации приборов.
6. Установите верхнюю декоративную накладку панели приборов.
7. Установите пепельницу.
