16.20. Звуковой сигнал

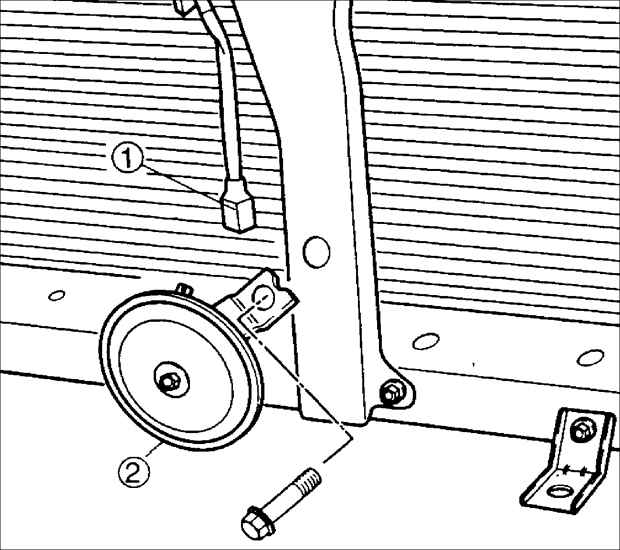

Звуковой сигнал

1 – разъем звукового сигнала;

2 – звуковой сигнал

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Отсоедините разъем от звукового сигнала.
3. Выверните болт и снимите звуковой сигнал.

Установка

Так как электрической цепью звукового сигнала является элементы его крепления, перед установкой проверьте, чтобы сопрягаемые поверхности звукового сигнала и кузова автомобиля были зачищены до металла.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Установите звуковой сигнал и закрепите его болтом. Момент затяжки: 8–11 Н•м
3. Подсоедините разъем к звуковому сигналу.
4. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
