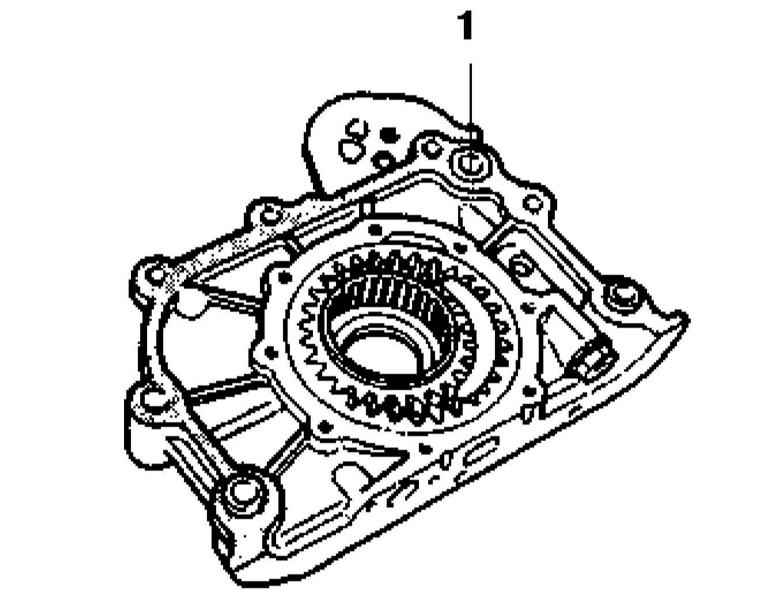

4.5.9. Снятие, установка и обслуживание масляного насосаДетали установки масляного насоса показаны на
иллюстрации.

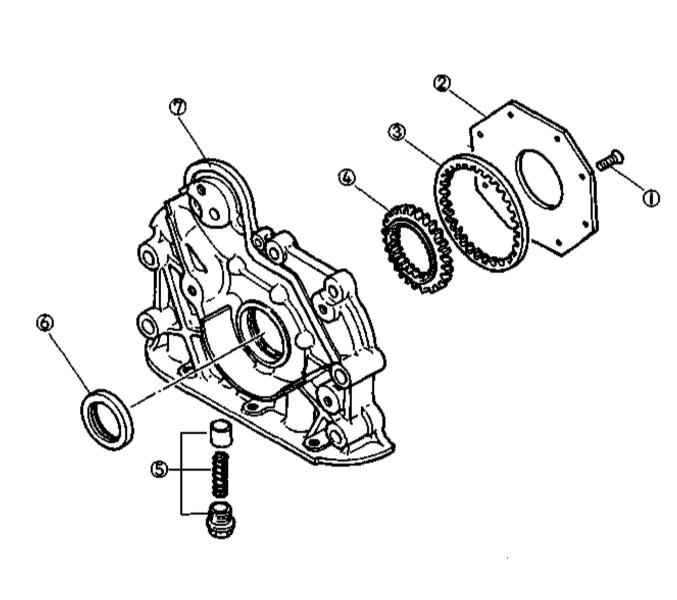

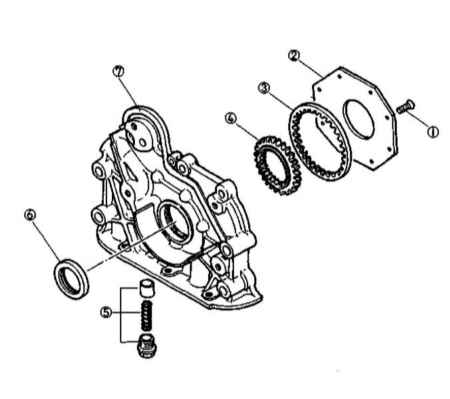

Конструкция масляного насоса
|
|
|
|
|
|
- Произведите демонтаж мешающих выполнению процедуры компонентов (см. соответствующие разделы в настоящей главе и Раздел
Снятие и установка маслораспылителей в Главе Текущий уход и обслуживание).
- Выверните крепежные винты и снимите масляный насос.
- Перенесите насосную сборку на верстак, выверните семь крепежных винтов и снимите крышку (1).
|

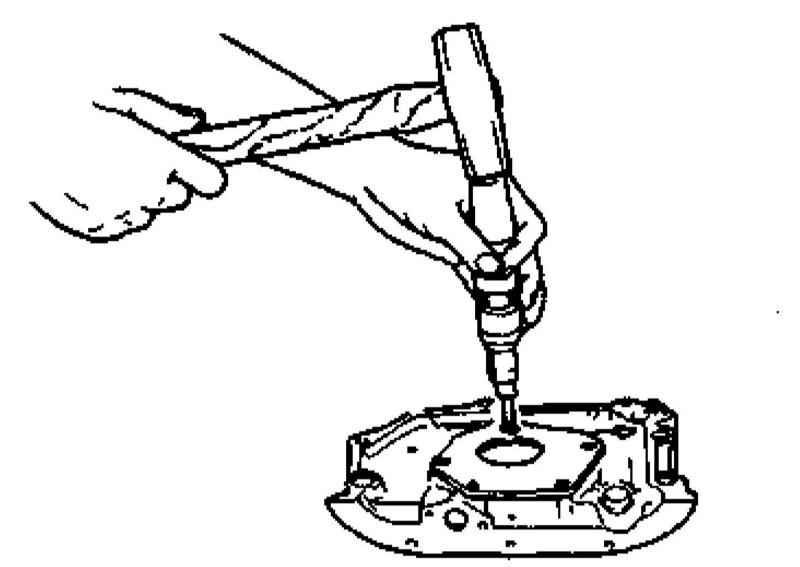

- Ослабив при помощи ударной отвертки, выверните крепежные винты и снимите заднюю крышку насосной сборки.
|
|
Постарайтесь при отпускании винтов не повредить корпус насоса!
|
- Извлеките внутреннюю и наружную шестерни.
- Извлеките стопорное кольцо и снимите компоненты редукционного клапана (седло, пружину и плунжер).
- Извлеките сальник, - сальник подлежит замене в обязательном порядке (см. Раздел
Замена сальников коленчатого вала).
- Внимательно осмотрите корпус и крышку насоса, в случае выявления трещин, деформаций и прочих механических повреждений замените дефектные компоненты.
- Оцените степень износа плунжера сборки редукционного клапана, в случае необходимости произведите его замену.
- Проверьте состояние пружины клапанной сборки, в случае выявления дефектов произведите замену.
- Произведите контрольные замеры:
|

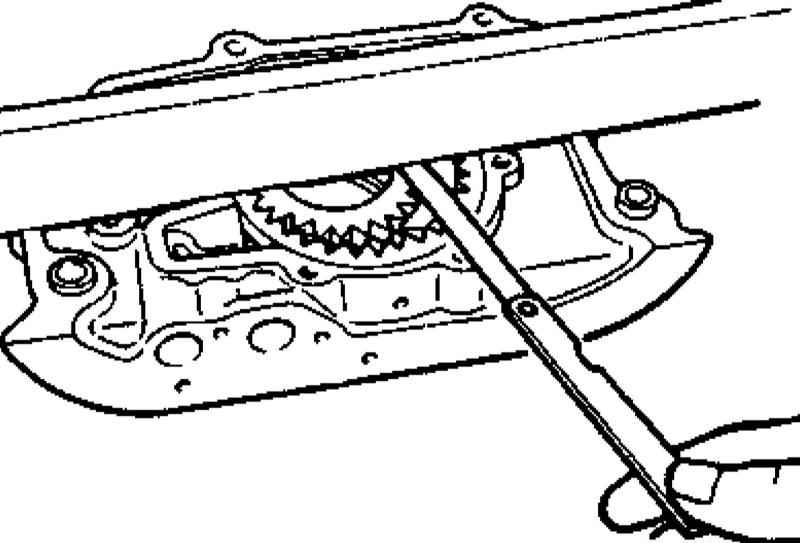

- Измерьте величину осевого люфта шестерен.
|
|

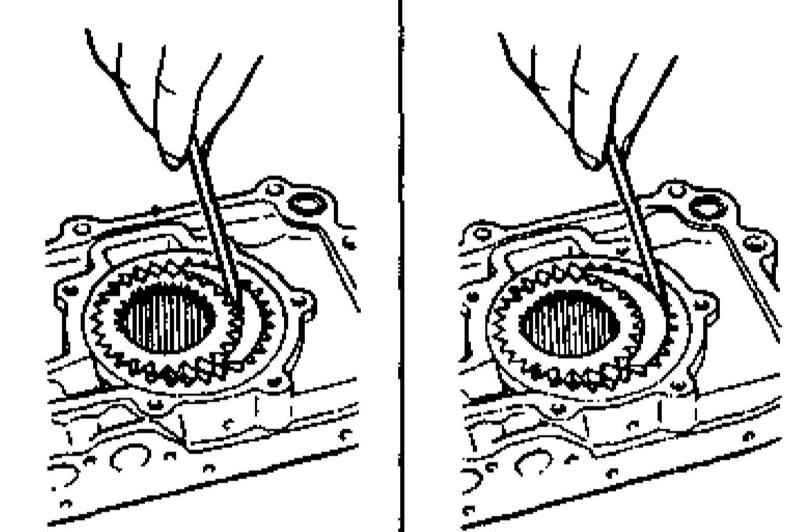

- Измерьте величины зазоров между вершинами зубьев шестерен и серповидной вставкой.
|
|

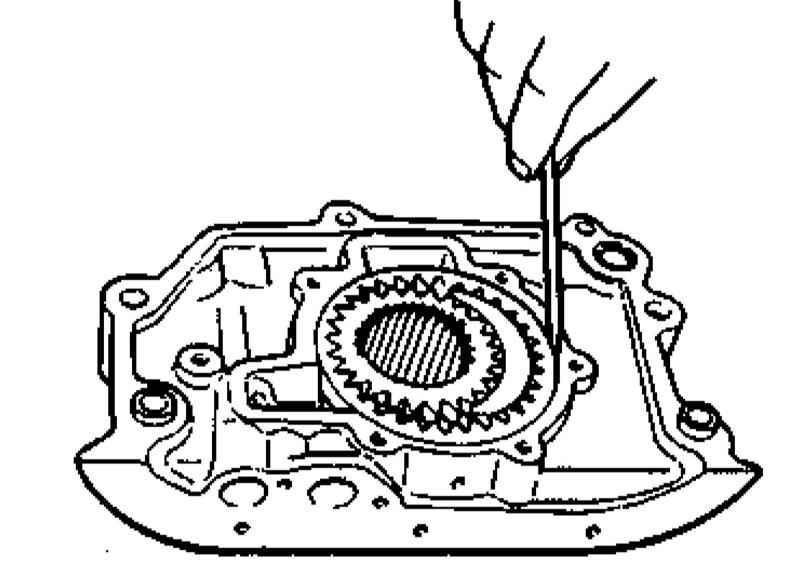

- Измерьте величину люфта посадки наружной шестерни в рабочей камере корпуса.
|
- Сравните результаты измерений с требованиями
Спецификаций Главы Двигатель, в случае необходимости произведите соответствующие замены.
- Сборка производится в порядке обратном порядку демонтажа компонентов. Перед посадкой в насосную сборку смажьте НОВЫЙ сальник чистым двигательным маслом. Проследите, чтобы крепежные винты были затянуты с требуемым усилием.
|
- Смазав литиевой смазкой типа NGLI No2, установите на насосную сборку НОВОЕ уплотнительное кольцо.
|
- Наложите на сопрягаемую поверхность насосной сборки непрерывную подушку герметика.
- Прижмите насос на двигатель и закрепите его болтами, затянув последние с требуемым усилием (болты М8
: 16 ÷ 23 Нм, болты
М10
: 32 ÷ 47 Нм). Удалите выступающий за край стыка компонентов герметик.
- Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов. Не забывайте о необходимости соблюдения требований
Спецификаций Главы Двигатель к усилиям затягивания резьбового крепежа.
- Залейте в двигатель свежее моторное масло.
- Запустите двигатель и проверьте его на наличие признаков развития утечек через стыки установленных компонентов.
|
|
|
