| Кузов – самонесущий, с жестким жизнесохраняющим каркасом,
передней и задней зонами направленной энергопоглащающей деформации. Применены
внутридверные и бортовые усилители, предохраняющие при боковых столкновениях.
|
| Днище и ниши колёс покрыты стойкой защитной мастикой.
|
| Боковые подушки безопасности над боковыми стёклами и
во всех дверях
|
| Стойки кузова обозначены в тексте Руководства спереди
назад как А, В и С.
|

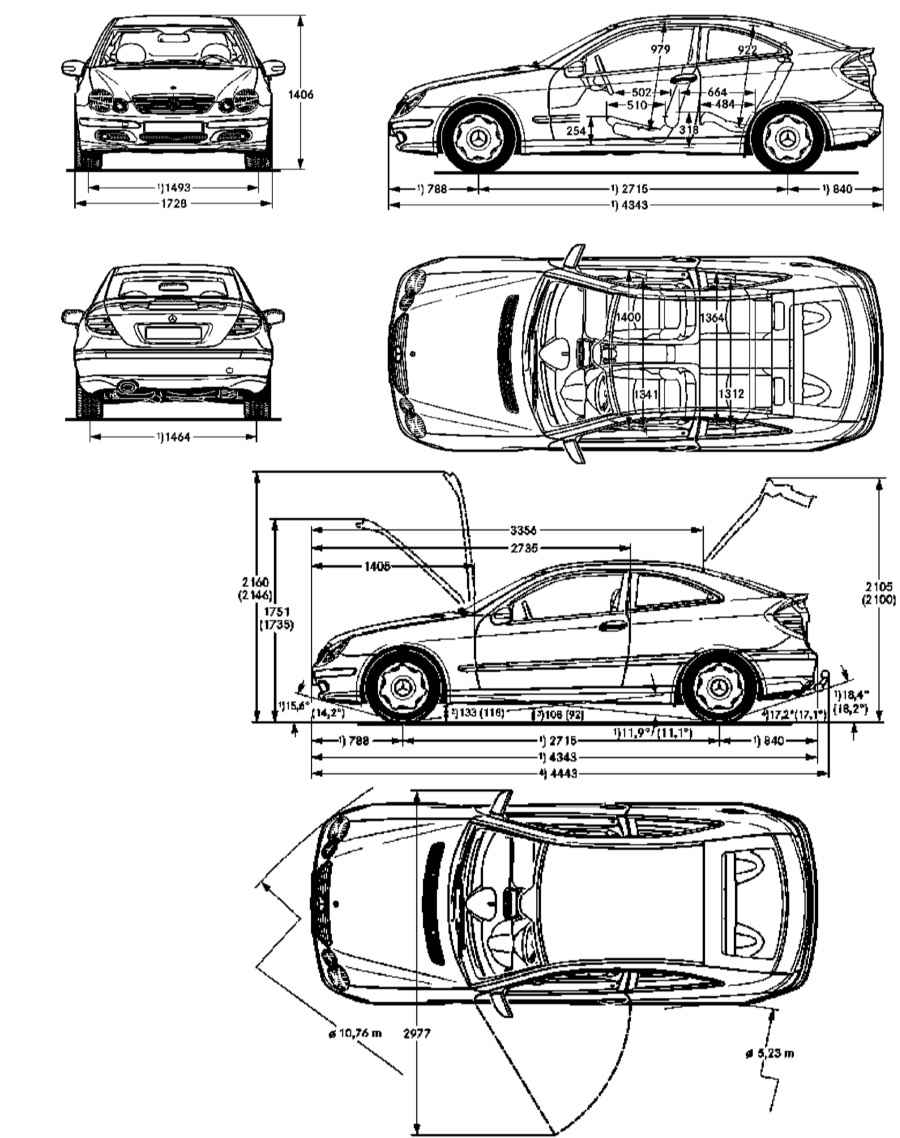

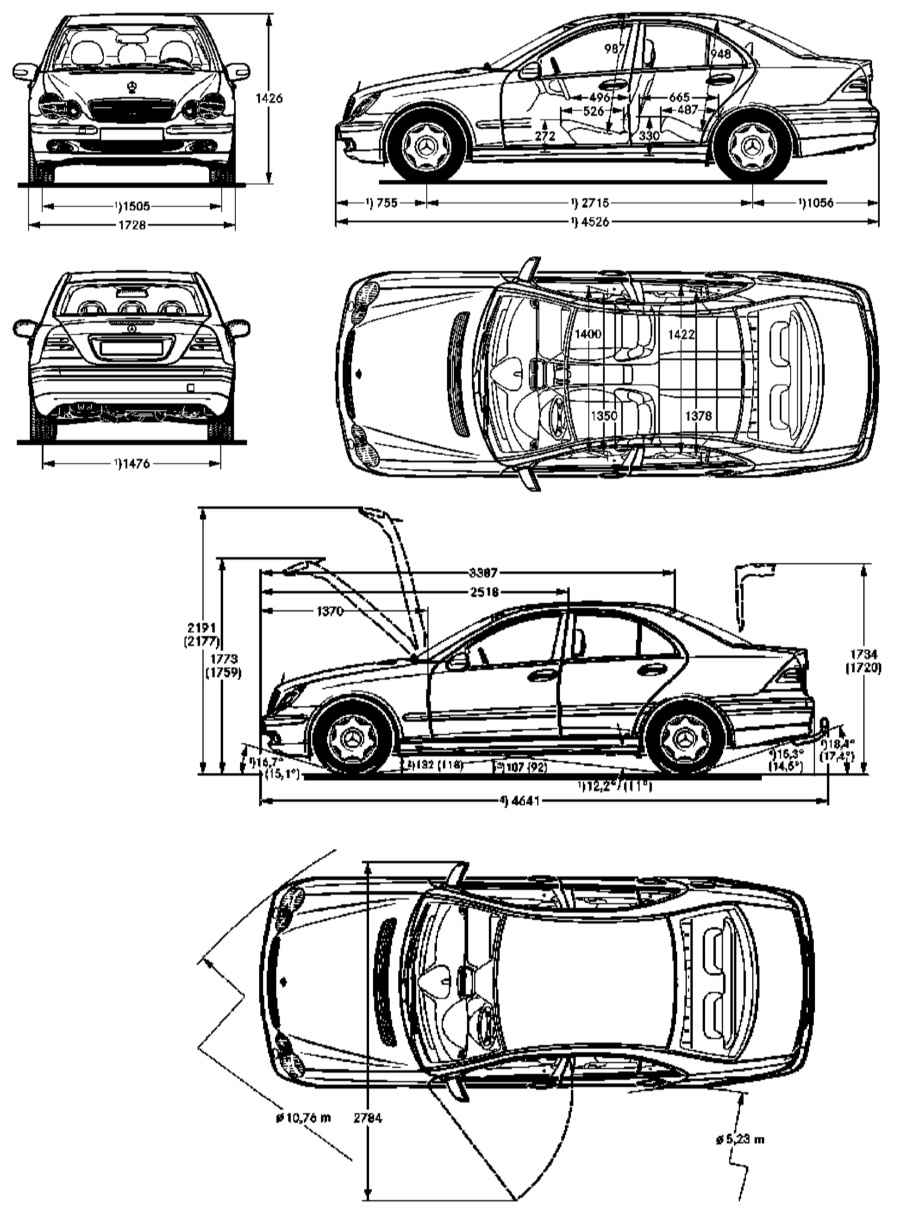

| Габаритные размеры автомобиля, мм
|
| Длина/Ширина/Высота/База/Колея (в скобках - задних) колёс
|
| Седан
| 4526/1728/1426/2715/1505(1476)
|
| C32AMG
| 4528/1728/1400/2715/1493(1478)
|
| Купе
| 4443/1728/1406/2715/–
|
| Автомобиль нагружен водителем и двумя пассажирами (3
х 68 кГ)
|
| 1) Без накладки номерного знака
|
|
| 2) Бензиновые модели
|
|
| 3) Дизельные модели
|
|
| 4) С фаркопом прицепа
|
|
| Минимальный диаметр разворота, м
| 10.76
|
| Максимальная нагрузка на фаркоп прицепа
| 75
|
| Максимальная нагрузка на крышу, кГ
| 100
|
| Максимальный груз в багажнике, кГ
| 100
|
| Вместимость багажника, л
| 430 (Купе 500)
|
| Зазоры элементов кузова, мм
|
| Капот к крылу
| 3.5 ± 1.0
|
| Капот к фаре
| 4.0 ± 0.5
|
| Капот к бамперу (спортивное Купе)
| 5
|
| Крыло к передней двери
| 3.5 ± 0.5
|
| Передняя дверь к стойке А
| 6.5 – 7.5
|
| Передняя дверь к задней
| 4.0 ± 0.5
|
| Задняя дверь к крыше
| 6.5 – 7.5
|
| Задняя дверь к стойке С (Модель «Т»)
| 6.0 – 7.0
|
| Задняя дверь к боковине внизу
| 3.5 – 4.5
|
| Крышка багажника к крылу
| 3.5 ± 1
|
| Крышка багажника к заднему фонарю
| 4.0 ± 1
|
| Универсал (Модель «Т»)
|
| Дверь задка к крыше
| 6.5 ± 1.0//8.5 – 9.5
|
| Дверь задка к стойке D
| 3.5
|
| Дверь задка к заднему фонарю
| 4.0//4.0 ± 1
|
| Дверь задка к бамперу
| 5.5//6.5 – 5.0
|
| Спортивное Купе
|
| Дверь задка к крыше
| 8.5 – 9.5
|
| Дверь задка к заднему фонарю
| 4.0 ± 1.0
|
| Дверь задка к крылу
| 3.5 ± 1.0
|
| Дверь задка к бамперу
| 6.5 – 5.0
|
| Давление, мБар//перемещение плунжера, мм вакуумного регулятора
фар
|
| Положение 0
| 400 ± 30 // 0
|
| Положение 1
| 290 ± 30 // 0.95
|
| Положение 2
| 200 ± 30 // 1.7
|
| Положение 3
| 50 ± 30 // 3.0
|
| Усилия затягивания резьбовых соединений, Нм
|
| Моменты затяжки крепежа приведены также в тексте Главы
и на некоторых иллюстрациях*.
|
| *Выделенные в тексте жирным шрифтом моменты затяжки подлежат
точному соблюдению; не выделенные жирным шрифтом усилия приведены лишь
ориентировочно.
|
| Болты петель дверей
| 32
|
| Болты фиксатора замка двери
| 28
|
| Гайки петли заднего сиденья
| 40
|
| Болты наружной цапфы петли заднего сиденья
| 23
|
| Болт замка ремня безопасности
| 30
|
| Гайки заднего сиденья и ремней безопасности
| 20
|
| Болты колёс
| 110
|
