10.16. Снятие и установка суппортов тормозных механизмов
Тормозные механизмы передних колес

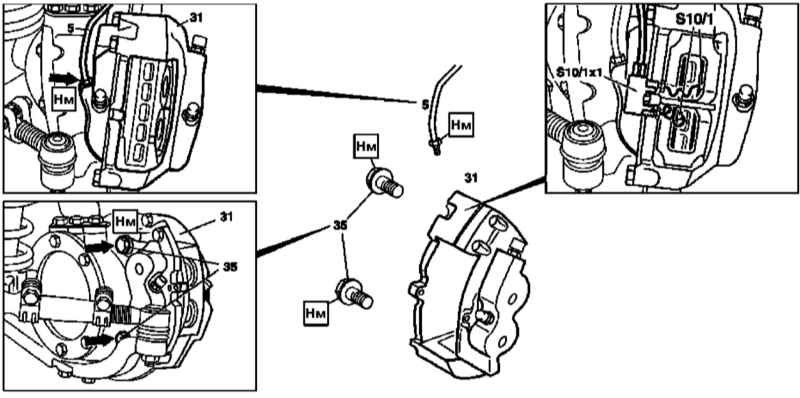

Детали установки суппорта фиксированного типа тормозного механизма переднего колеса
|
|
- Отсоедините от суппорта (31) тормозную линию (5), - сразу же закупорьте открытый конец трубки.
- Высвободите из контактной колодки (S10/1x1 или S10/2x1) датчик износа колодок (S10/1 или S10/2).
- Выверните контактную колодку (S10/1 или S10/2) из суппорта (31).
- Отболтите суппорт (31) от сборки поворотного кулака.
- Установка производится в обратном порядке, - не забудьте заменить микроинкапсулированные болты (35).
- В заключение прокачайте гидравлический тракт (см. Раздел Прокачка тормозной системы) и проверьте исправность функционирования тормозов.
|
|
Тормозные механизмы задних колес

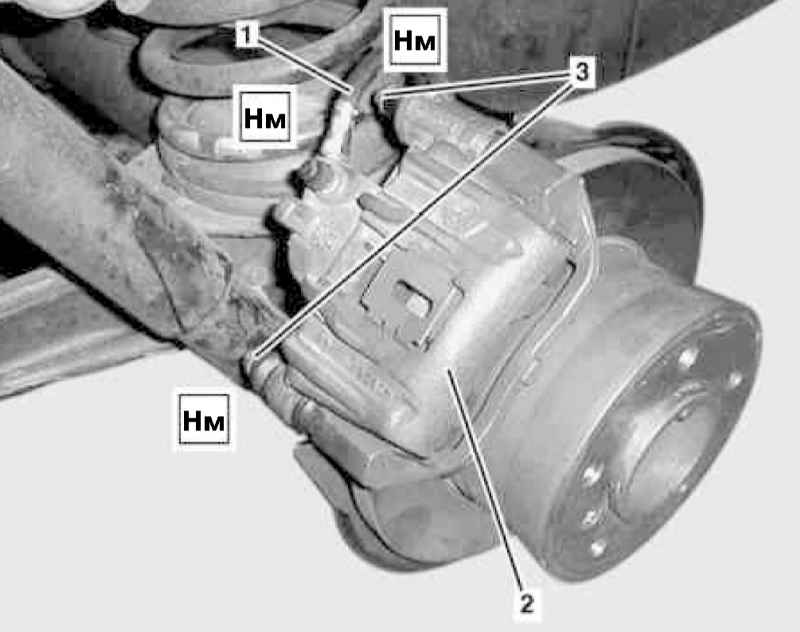

Детали установки суппорта плавающего типа тормозного механизма заднего колеса (1 из 2)

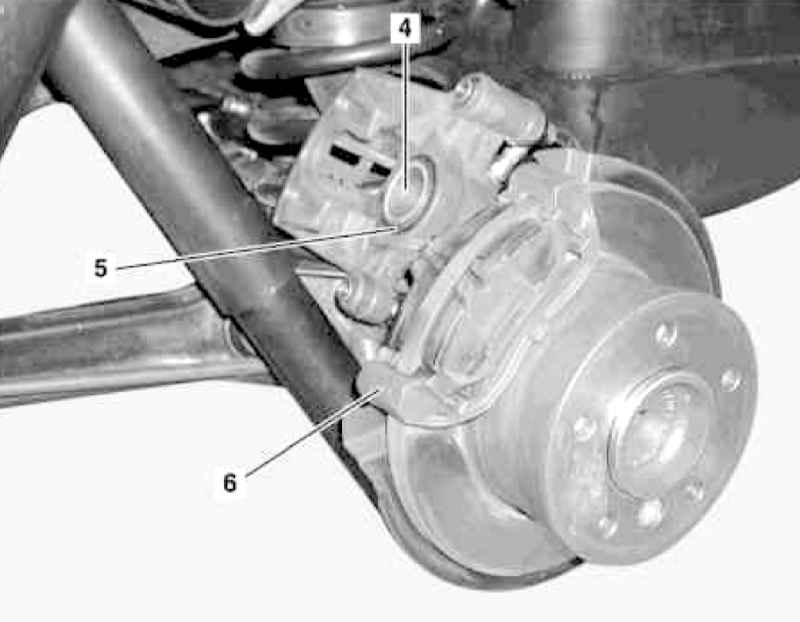

Детали установки суппорта плавающего типа тормозного механизма заднего колеса (2 из 2)
|
|
- Пережмите и отсоедините от суппорта (2) тормозной шланг (1).
- Отделите суппорт (2) от анкерной скобы (6), - приготовьте сменные скрытые направляющие микроинкапсулированные болты (3).
- Отсоедините датчик износа тормозных колодок (установлен только в механизме правого заднего колеса).
- При помощи подходящего приспособления отожмите в цилиндр поршень (4), - приготовьтесь к сбору вытесняемой из резервуара ГТЦ жидкости.
- Зачистите суппорт специальной щеткой.
- Проверьте суппорт (2) на наличие признаков развития утечек, проверьте состояние пыльника поршня (4). Дефектные компоненты (суппорт/пыльник) замените.
- Установка производится в обратном порядке, - не забудьте заменить микроинкапсулированные болты (3).
- В заключение прокачайте гидравлический тракт (см. Раздел Прокачка тормозной системы) и проверьте исправность функционирования тормозов.
|
|
|
