9.2.18. Разборка и сборка межосевого дифференциала

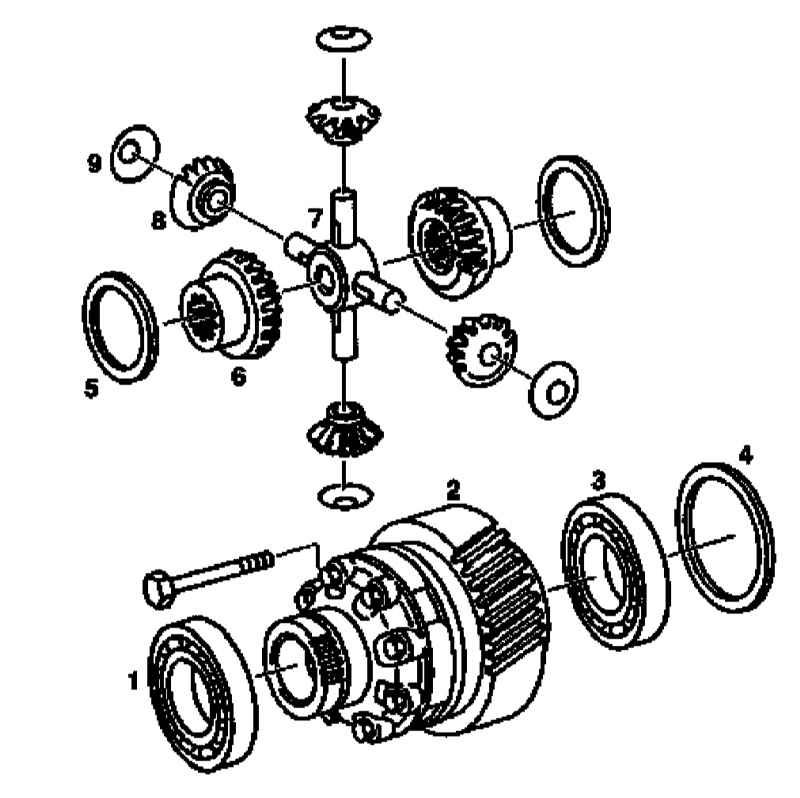

Конструкция межосевого дифференциала


1 — Передний конусный роликовый подшипник 2 — Коробка дифференциала 3 — Задний конусный роликовый подшипник 4 — Дистанционное кольцо 5 — Упорная шайба	6 — Косозубые шестерни привода валов 7 — Крестовина 8 — Сателлиты 9 — Сферические шайбы
