9.2.2. Снятие и установка модуля управления раздаточной коробки

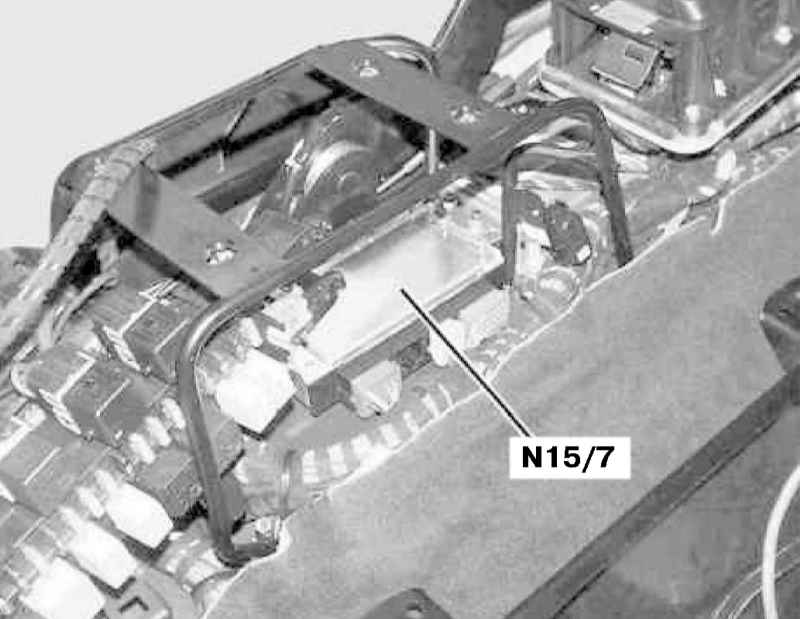

Детали установки модуля управления раздаточной коробки (N15/7)

ПОРЯДОК ВЫПОЛНЕНИЯ

На моделях соответствующей комплектации (код ЕТ2) активируйте сервисный режим системы аварийного вызова TELE AID (см. Раздел Активация/деактивация сервисного режима системы аварийного вызова TELE AID).
Отсоедините отрицательный провод от батареи.
Снимите центральную консоль (см. Главу Кузов).
Снимите задний модуль активации и восприятия сигнала (SAM)/монтажный блок предохранителей и реле.
Отсоедините электропроводку, отдайте четыре крепежных гайки и снимите модуль управления раздаточной коробки (N15/7).
Установка производится в обратном порядке.
В заключение не забудьте деактивировать сервисный режим системы TELE AID (при соответствующей комплектации) и произвести очистку памяти процессора системы бортовой самодиагностики.
