3.2.4. Проверка уровня трансмиссионного масла (коробка передач F13)

ПРИМЕЧАНИЕ

Уровень трансмиссионного масла должен быть всегда ниже контрольного отверстия (до 16 мм). Проверяйте уровень трансмиссионного масла только после ремонтных операций на коробке передач и корректируйте в случае необходимости.

Снятие

Снимите нижнюю крышку моторного отсека, если она установлена.

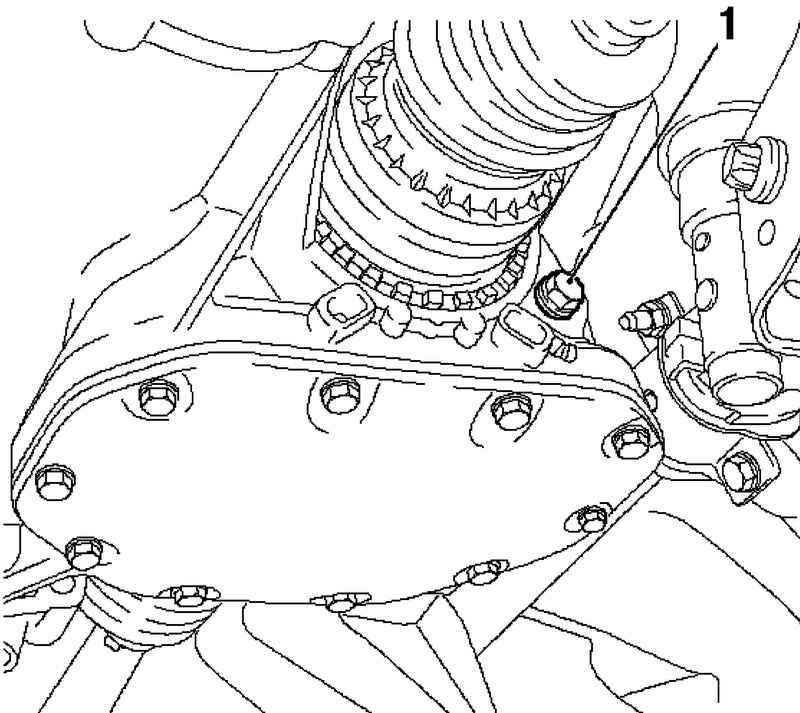

Рис. 3.32. Пробка контрольного отверстия: 1 – пробка

Отверните пробку контрольного отверстия на корпусе коробки передач (рис. 3.32).

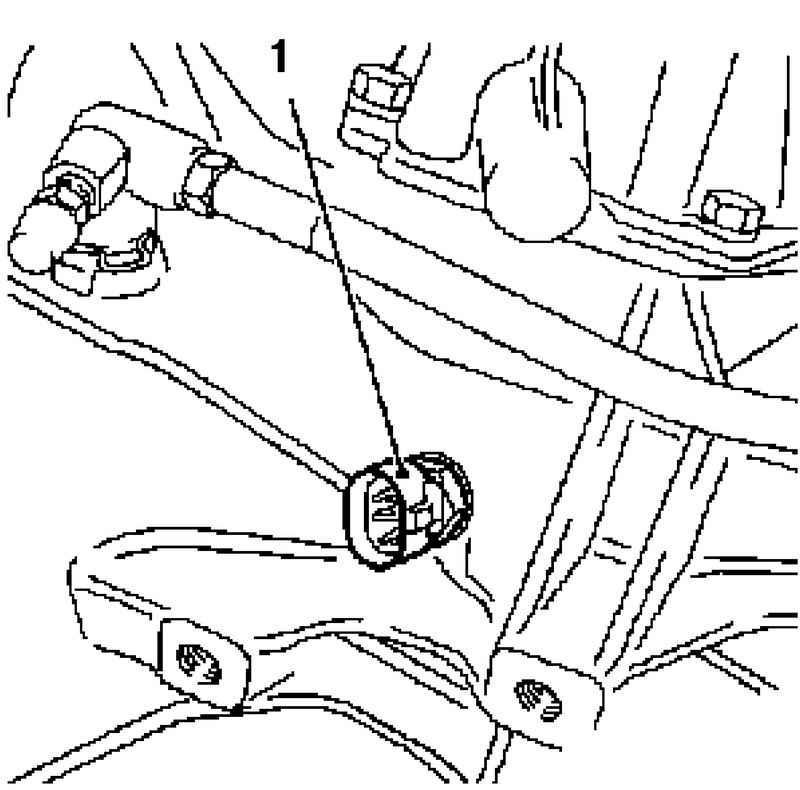

Рис. 3.33. Разъем жгута проводов выключателя фонарей заднего хода: 1 – разъем

Отсоедините разъем жгута проводов выключателя фонарей заднего хода (рис. 3.33).

Установка

Пополните уровень трансмиссионного масла.

Долейте трансмиссионное масло, пока оно не потечет из контрольного отверстия.

Затяните пробку контрольного отверстия моментом 4 Н·м, доверните на +(45–135)°.

Затяните выключатель фонарей заднего хода моментом 20 Н·м.

Используйте новое уплотнительное кольцо.

Подключите разъем жгута проводов выключателя фонарей заднего хода.

Присоедините нижнюю крышку моторного отсека, если она установлена.
