11.11. Снятие, обслуживание и установка колесных цилиндров барабанных тормозных механизмов задних колес

В случае возникновения утечек тормозной жидкости колесные цилиндры подлежат замене в обязательном порядке. Изготовители не рекомендуют предпринимать попытки проведения восстановительного ремонта данных узлов тормозных механизмов.

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Подоприте передние колеса противооткатными башмаками. Поддомкратьте задок автомобиля и установите его на подпорки.
  2. Снимите тормозной барабан и башмаки (см. Раздел Снятие, проверка состояния и установка тормозного барабана).
  3. Очистите колесный цилиндр и окружающие его поверхности от грязи.
  4. Снимите крышку с резервуара ГТЦ положите под нее полиэтиленовую пленку и наверните на место, - подкладывание пленки герметизирует посадку крышки и предотвратит вытекание жидкости при отпускании штуцерного соединения гибкого тормозного шланга.
  5. Снимите верхнюю стяжную пружину и разведите в стороны тормозные башмаки, высвободив их из поршней.
  6. Тщательно протерев штуцер, отсоедините гидравлическую линию от задней части колесного цилиндра. Во избежание скругления шлицов штуцера воспользуйтесь специальным накидным ключом с разрезной головкой. При отсоединении не тяните за металлическую трубку тормозной линии во избежание ее деформации, способной существенно осложнить процедуру подсоединения. Сразу же закупорьте открытый конец тормозной линии с целью минимизации потерь жидкости и во избежание попадания в гидравлическую систему грязи.
  7. Выверните болт крепления колесного цилиндра.
  8. Снимите колесный цилиндр с тормозного щита и перенесите его на чистый верстак.

Если на фрикционных накладках тормозных башмаков имеются следы гидравлической жидкости, башмаки следует заменить, а рабочую поверхность барабана тщательно зачистить.

Обслуживание

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Тщательно протрите цилиндр снаружи.
  2. Конструкция колесного цилиндра представлена на сопроводительной иллюстрации. Снимите с цилиндра оба пыльника.

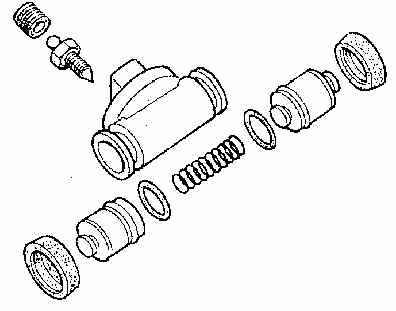

Конструкция колесного цилиндра барабанного тормозного механизма заднего колеса

  1. Обычно поршни свободно выталкиваются из цилиндра под воздействием развиваемого пружиной усилия. В случае необходимости закупорьте торцевое отверстие цилиндра деревянной заглушкой вытолкните поршень путем подачи в цилиндр воздуха через входное отверстие от ножного насоса.
  2. Внимательно изучите состояние рабочих поверхностей цилиндра и поршней. В случае выявления очевидных дефектов замените цилиндр.

Составители настоящего Руководства рекомендуют производить замену цилиндров обоих тормозных механизмов задних колес одновременно.

  1. Если состояние компонентов признано удовлетворительным, произведите замену уплотнительных манжет и пыльников, - соответствующие ремнаборы всегда можно найти в магазинах автомобильных аксессуаров.
  2. Смажьте новые манжеты поршней чистой тормозной жидкостью и пальцем заправьте их в цилиндр, в середину посадив пружину.
  3. Опустите поршни в чистую тормозную жидкость и заправьте их в цилиндр.
  4. Установите новые пыльники и проверьте свободу хода поршней.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Удостоверьтесь в абсолютности чистоты и сухости сопрягаемых поверхностей цилиндра и тормозного щита. Разведите башмаки, установите цилиндр на свое штатное место и подсоедините к нему гидравлическую линию, - пока не затягивайте штуцерную гайку.
  2. Вверните крепежные болты и прочно их затяните, - теперь штуцерная гайка можно окончательно затянута. Уберите подложенный под крышку резервуара ГТЦ полиэтилен.
  3. Заправьте башмаки в канавки поршней и установите на место верхнюю стяжную пружину.
  4. Установите на место тормозной барабан (см. Раздел Снятие, проверка состояния и установка тормозного барабана).
  5. Прокачайте тормозную систему (см. Раздел Прокачка тормозной системы), - достаточно прокачать лишь тот контур, цилиндр которого снимался.
  6. Произведите регулировку приводного троса стояночного тормоза. И установите на место чехол рычага управления.
  7. Прежде чем приступать к эксплуатации автомобиля, удостоверьтесь в исправности функционирования тормозов.
